NMRV蜗轮蜗杆减速传动电机结构

　　这套NMRV蜗轮蜗杆减速传动电机主要用于中小功率设备的低速大扭矩输出场景，常见于输送线、包装辅机、食品搅拌设备、小型提升机构、翻转工作台以及自动化专机的动力端。整机由立式电动机、法兰连接座、蜗轮蜗杆减速箱和输出安装盘组成，结构紧凑，电机轴线与减速箱输出方向呈空间交错布置，适合设备内部空间受限、需要将高转速电机转换为低转速输出的场合。

　　从实际选型角度看，NMRV系列减速箱的优势在于传动比覆盖范围较大、运行噪声较低、箱体外形规整，输入端可直接配套标准电动机，也可根据设备需要连接伺服电机或步进电机。蜗轮蜗杆传动具备一定自锁趋势，在提升、翻转、倾斜输送等工况中，可降低负载反向拖动的风险；但工程设计中不能把自锁能力作为唯一制动手段，对于安全要求较高的升降机构，仍需独立制动器或防逆转装置。

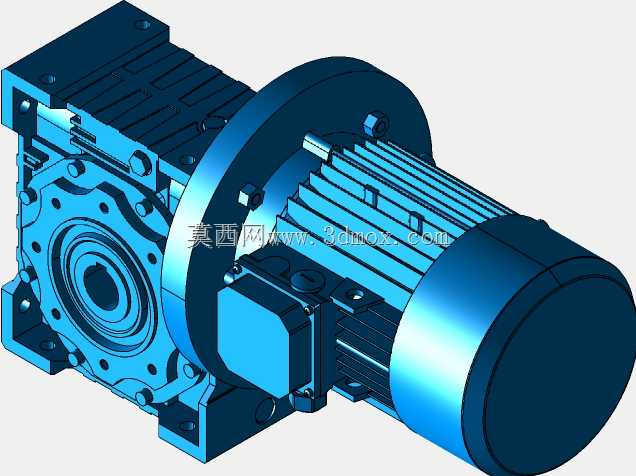

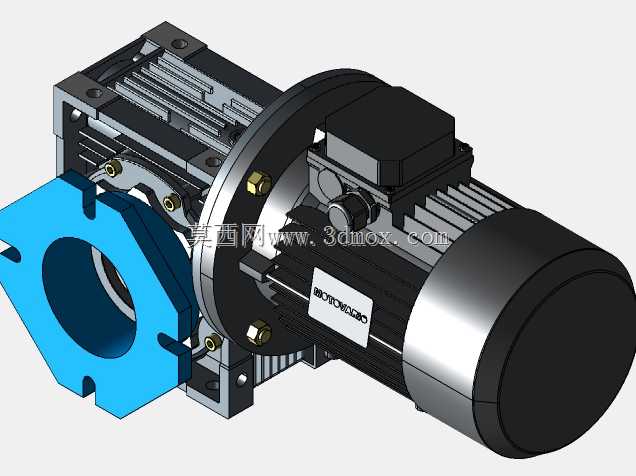

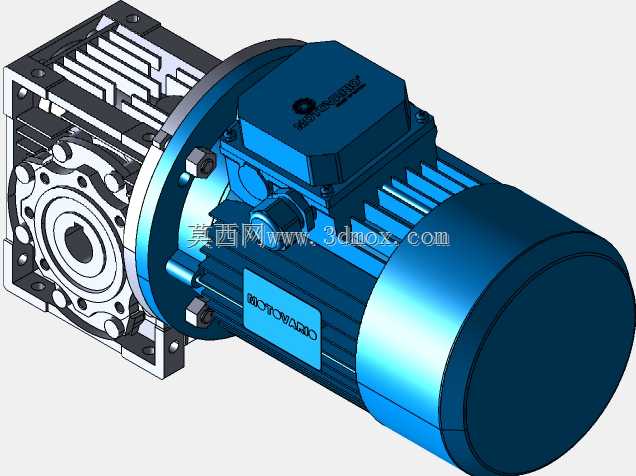

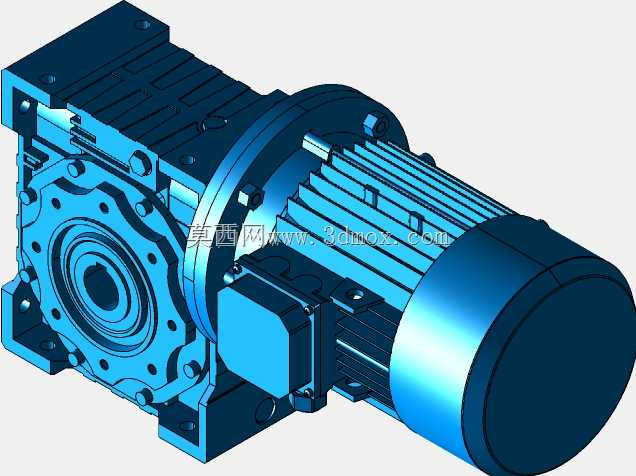

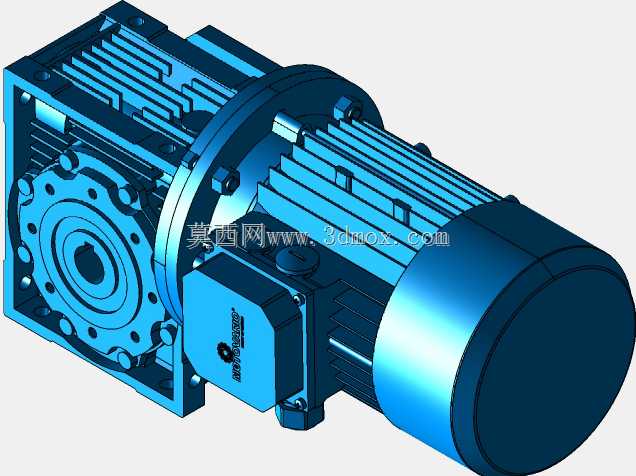

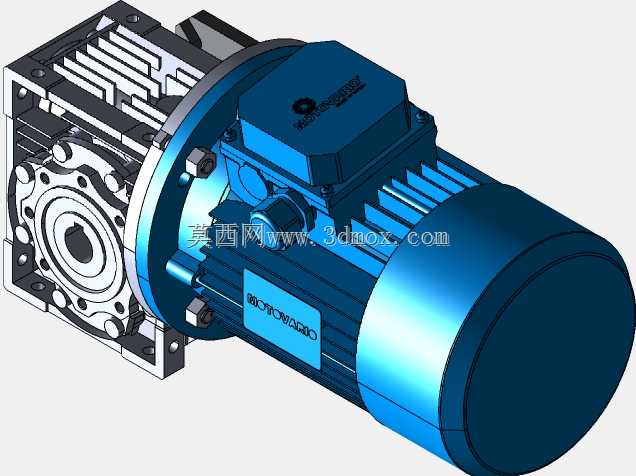

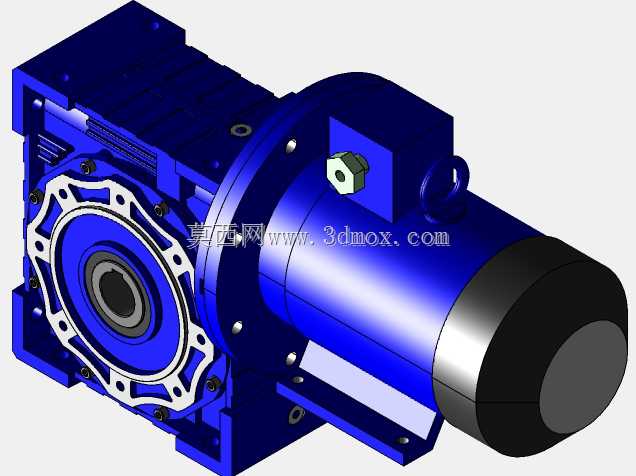

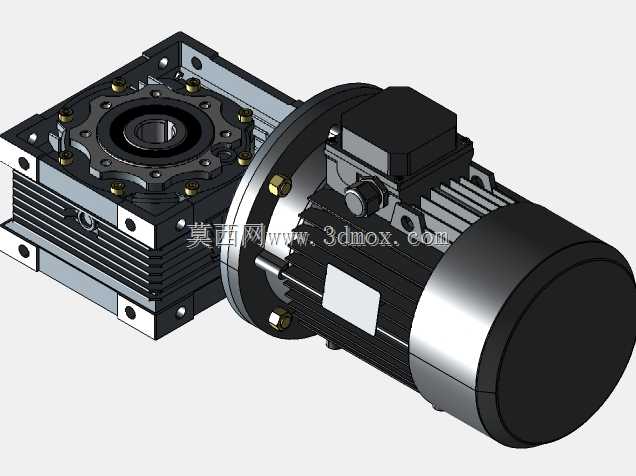

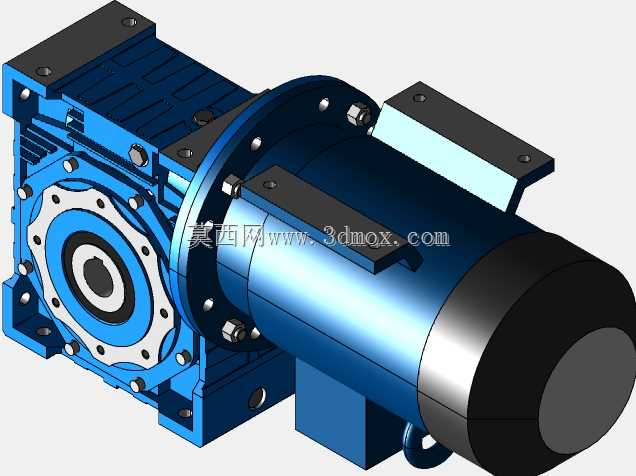

　　模型中减速箱采用方形铝合金箱体风格，箱体四周布置安装孔位，顶部和侧面保留加工面与连接孔，便于在不同姿态下固定。输入端通过法兰与电机对接，电机端盖、散热筋、接线盒和底脚轮廓均有体现；输出端带有圆形安装盘和轴孔连接区域，可用于连接转盘、法兰盘、联轴器或执行机构。圆形底盘在模型中承担过渡安装作用，设计时需要重点核对底盘外径、螺栓孔分布圆、孔距以及输出轴中心高，避免与设备机架发生干涉。

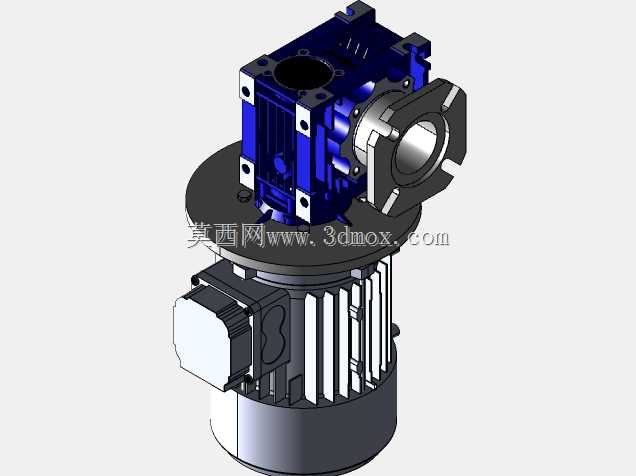

　　外形尺寸方面，这类050至130规格区间的NMRV减速电机，通常随机座号增大而增加箱体宽度、输入法兰尺寸和输出轴直径。三维布置时应先确定输出轴高度和旋转方向，再反推电机所占空间。电机位于减速箱下方时，整机高度方向占用较大，需要预留接线盒开盖距离、电机散热空间以及后期维护拆卸空间；若设备侧板或护罩靠近电机尾部，应保证通风通道，不应将电机完全封闭在无气流区域。

　　安装边界上，蜗轮箱输入法兰与电机法兰之间需保证同轴度，联轴器或直连止口不得承受明显径向偏载。输出端若安装链轮、同步带轮或转盘，应尽量让载荷靠近轴承支撑位置，减少悬臂长度。箱体安装面应平整，螺栓紧固后避免箱体受额外扭曲应力；对于频繁正反转或冲击载荷工况，需要校核键连接、轴伸强度、蜗轮齿面接触强度以及电机启动力矩。

　　设计思路上，该模型把动力源、减速机构和安装接口集中在一个组件中，便于设备方案阶段进行空间占位校核。结构工程师在布局时，可以直接利用箱体外形检查护罩、张紧机构、传感器支架和检修门之间的关系；电气工程师则可根据接线盒位置判断线缆走向。需要注意的是，蜗轮蜗杆传动效率随速比、润滑状态和负载率变化，低速比与高速比在发热和自锁性能上差异明显，选型时不能只看额定输出扭矩，还应结合工况系数、启动频率、环境温度和平均运行时间综合判断。

　　在维护层面，箱体应设置合理的注油、放油和油位检查位置，三维建模时这些接口不能被机架或遮挡件覆盖。电机散热筋方向、接线盒旋转角度以及减速箱通气阀位置，都应在总装阶段提前确认。若设备需要频繁清洗，电机与减速箱连接区域应避免形成积液槽，安装面可增加挡边或导流结构。整体来看，该模型适合作为通用减速动力单元进行方案设计、安装校核和机构布局参考。
