家用波轮洗衣机门盖提拉把手结构

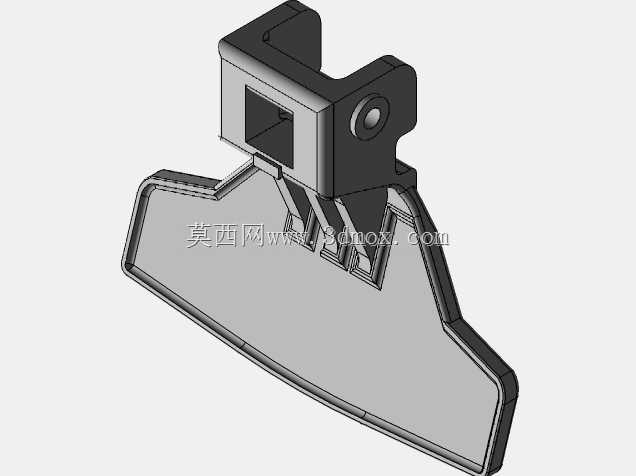

　　日常家用波轮洗衣机在长期开合使用过程中，门盖前端的提拉把手属于高频受力易损件，多数老式机型的原配把手采用普通ABS注塑成型，经过数年反复提拉、洗涤剂水汽侵蚀、冬季低温脆化后，很容易在安装卡扣根部出现断裂，导致用户无法正常掀开洗衣机上盖，投放衣物、清理线屑过滤器都受到影响。这款替换把手的三维结构，完全围绕现役主流波轮洗衣机的上盖安装位逆向测绘完成，整体造型贴合人手握持施力的发力习惯，握持区域做了加宽的扇形延展，表面排布细密的横向防滑棱，即便手上沾有水渍、洗衣液泡沫，提拉时也不会出现打滑脱手的情况。

　　从结构受力逻辑来看，把手整体分为握持段与安装嵌合段两个核心部分，握持段采用平缓的弧形过渡，从根部向末端逐渐变薄，既保证了手掌贴合的弧度，也避免了多余材料堆积导致注塑件出现缩痕。安装段位于把手靠上的位置，预留了方形嵌合卡槽与贯通的安装孔位，安装时不需要额外在洗衣机上盖重新打孔，直接将卡槽对准上盖预设的塑料卡位推入，再配合原有固定螺丝锁紧即可完成替换，整个拆装过程普通用户借助家用螺丝刀就能完成，不需要专业维修人员上门。

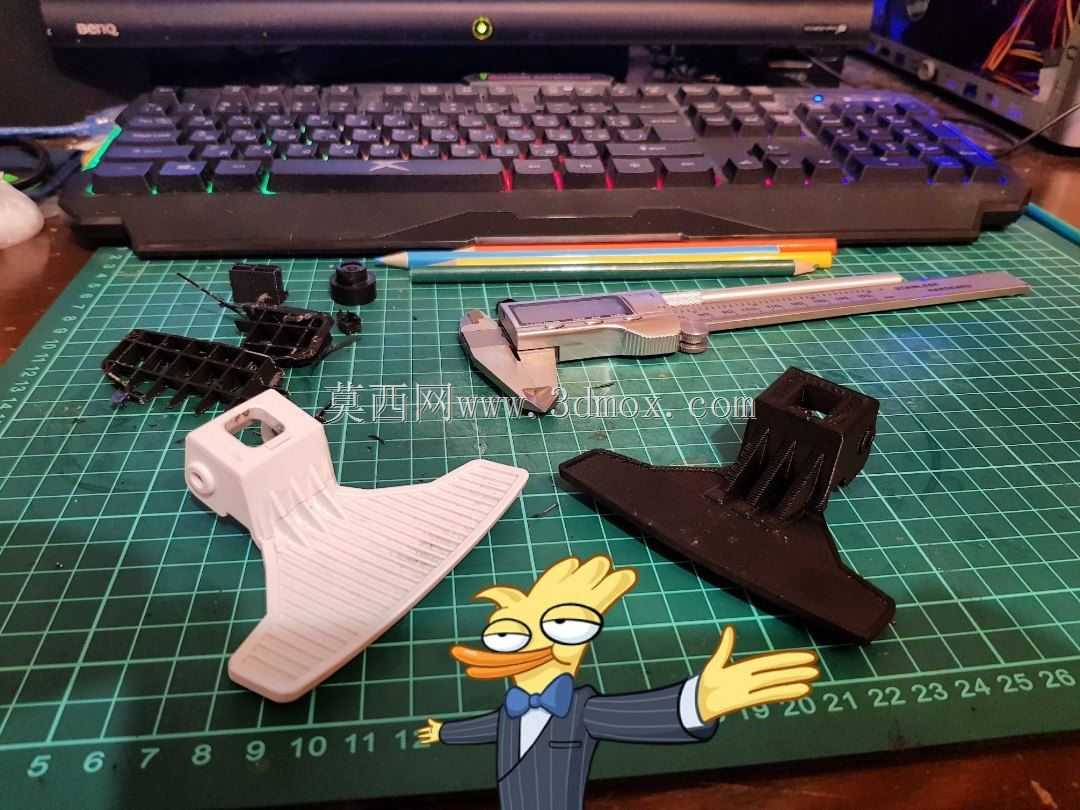

　　测绘阶段首先拆解了断裂的原配失效件，对照游标卡尺逐一核对安装位的孔距、卡槽宽度、嵌合深度，同时参考同系列多款相近容量波轮洗衣机的门盖尺寸，把安装配合的公差控制在合理区间：卡槽与上盖卡位的单边间隙预留0.2mm，既保证推入时顺畅不卡滞，也不会因为间隙过大出现安装后松动晃量。把手根部的受力拐角处做了加厚的加强筋布局，多条径向加强筋从安装座位置一直延伸到握持段中部，把提拉时的集中应力均匀分散到整个把手板面，避免像原配薄壳件那样在拐角位置出现应力集中断裂。

　　材质选型上适配常规家电注塑工艺，采用增韧改性聚丙烯作为成型材料，相比普通ABS抗冲击韧性更好，耐洗涤剂腐蚀、耐潮湿环境的表现更优，在冬季低温环境下也不容易发脆开裂。外形尺寸方面，把手整体横向宽度适配常规5至8公斤容量波轮洗衣机的门盖前缘，握持区域的厚度控制在12mm左右，人手四指可以自然搭在防滑棱面上，提拉时发力方向垂直向上，力矩传递直接，不需要刻意抠住门盖缝隙。

　　在三维建模过程中，所有拔模角度统一按照注塑工艺要求设置为1.5度，加强筋的厚度设置为主体壁厚的0.6倍，防止注塑成型时筋位位置出现缩水凹痕，外观面的圆角全部做了顺滑过渡，没有尖锐棱角，开合门盖时即使手部磕碰也不会划伤皮肤。嵌合卡槽的内侧做了微小的倒钩限位结构，把手推入安装位后倒钩会卡入上盖对应的限位凹槽，即便固定螺丝出现轻微松动，把手也不会从安装位脱出。

　　实际替换测试中，这款把手可以完美适配对应机型的安装边界，安装后门盖开合行程顺畅，提拉时没有异响与形变，反复开合数千次后结构依旧保持稳固，既可以作为家电维修的替换备件，也可以作为家电塑料配件结构设计的参考案例，帮助结构工程师优化小型受力塑料件的筋位布局与安装配合逻辑，平衡零件的制造成本、结构强度与用户握持使用体验。
