德标平垫圈多规格紧固件三维结构

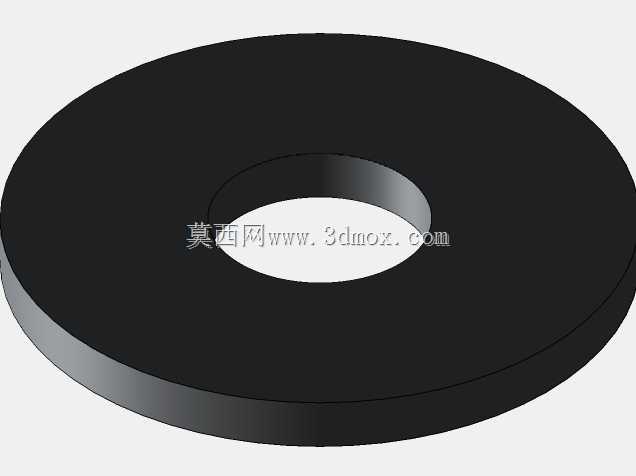

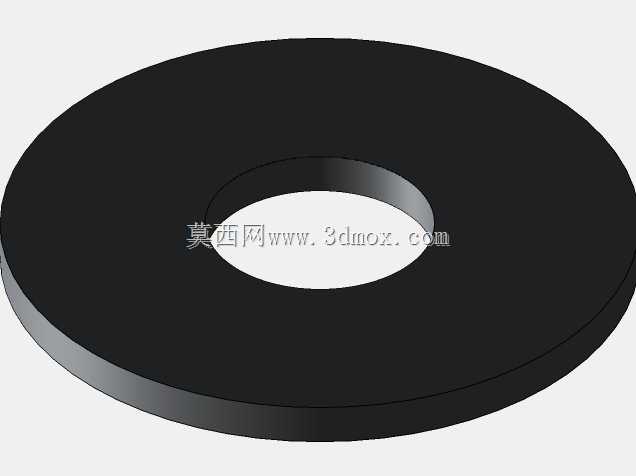

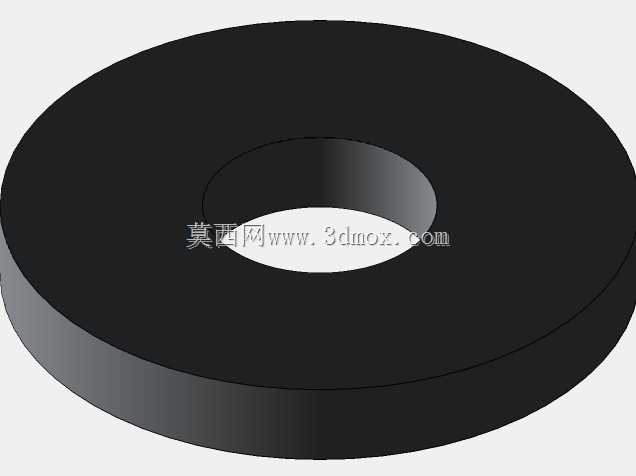

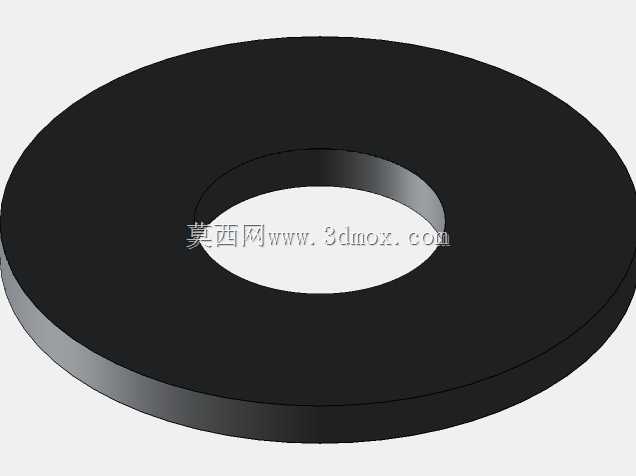

　　平垫圈是螺纹连接系统里最基础却不可替代的受力分散元件，这套三维结构完整还原了DIN9021也就是ISO7093标准下大外径系列平垫圈的全规格形态，覆盖从微型电子设备紧固到大重型设备连接的全尺寸段垫圈结构。在实际工业装配场景中，平垫圈的核心作用并非简单填充间隙，而是通过扩大承压接触面积，将螺栓拧紧时产生的集中压应力均匀分散到被连接件表面，避免较软材质的工件表面被螺栓螺母压溃、刮伤，同时补偿被连接件表面的平面度误差，隔绝不同金属材质直接接触产生的电化学腐蚀，还能在设备长期运行受振动载荷时，防止螺纹连接出现松脱位移。

　　从设计思路层面，这套垫圈严格遵循大外径平垫圈的标准规范，区别于普通窄边平垫圈，该系列垫圈的外径尺寸约为适配螺纹公称直径的三倍，厚度也随规格提升同步增加，专门针对被连接件材质强度较低、安装孔加工余量偏大、连接部位需要更大承压面的工况设计。建模过程中首先以适配的螺栓公称直径为核心基准，确定垫圈的内孔直径：内孔与螺栓杆部采用间隙配合，间隙量控制在合理范围，既保证套装螺栓时可以顺畅穿入，不会出现卡滞，又避免间隙过大导致垫圈在拧紧过程中出现偏心、偏移，保证承压面始终与螺栓轴线垂直。垫圈的内外径同轴度、两端面的平行度是建模时重点管控的形位公差，若两端面平行度超差，螺栓拧紧后会出现附加弯曲应力，长期交变载荷下极易出现螺栓断裂失效；内外径同轴度偏差则会导致垫圈周向承压面积分布不均，局部位置压应力超标，失去应力分散的作用。

　　外形尺寸与安装边界方面，这套模型覆盖了多档规格的垫圈，最小规格可适配M3左右的微型螺钉，多用于消费电子外壳、小型通讯设备内部PCB板、塑料壳体的紧固场景，这类场景下被连接件多为ABS塑料、铝合金薄板或者FR4电路板，材质承压强度低，螺钉拧紧时很容易在工件表面压出凹痕，甚至导致塑料壳体开裂、电路板铜箔脱落，大外径垫圈可以把螺钉头部的压紧力分散到更大面积上，将接触面压应力控制在工件材料的许用压应力以内。中等规格垫圈适配M6到M16的常用螺栓，广泛应用在通用机械设备机架、钣金护罩、管道法兰辅件、自动化生产线型材架的装配中，这类工况除了分散压应力，垫圈还可以弥补钣金件、焊接机架表面的不平整，补偿安装孔的少量位置偏差，同时在镀锌钢板与不锈钢螺栓连接时，作为隔离层避免不同金属接触产生的电偶腐蚀，户外设备使用时还能在垫圈与工件接触面涂覆密封胶，阻挡雨水、粉尘进入连接缝隙。大规格垫圈适配M20以上的重型螺栓，多用于工程机械钢结构、重型设备底座、起重机构件的连接，这类部位拧紧扭矩大，动载荷、冲击载荷频繁，加厚的大外径垫圈可以承受极高的压紧力，避免钢结构表面的防腐涂层被螺栓螺母压破，同时在设备长期振动时，维持连接副的摩擦力稳定，降低螺纹松脱风险。

　　建模时垫圈的结构采用等厚度圆环实体，边缘做了微小的倒角处理，既去除冲压加工产生的锐边毛刺，避免装配时划伤操作人员、损坏工件表面涂层，也能减少垫圈热处理过程中边缘的应力集中，降低垫圈淬火时出现开裂的概率。材质选型上，不同工况对应不同材料：普通室内设备常用低碳钢冲压成型后做镀锌钝化处理，成本低廉，能满足常规防腐需求；户外潮湿、腐蚀环境采用304或者316不锈钢材质，无需额外表面处理即可拥有优秀的防锈能力；有绝缘需求的电子设备、电化学设备场景，可换成尼龙、聚四氟乙烯材质的同尺寸垫圈，既可以分散压力，又能切断螺纹连接部位的导电通路。安装布局时需要提前校核垫圈的外径边界，确保垫圈完全落在被连接件的支撑面上，不能出现部分悬空的情况，尤其是钣金件、型材槽内安装时，要确认垫圈外径不超过型材槽宽、钣金边距，避免垫圈边缘悬空导致压紧力偏载；同一连接副的螺栓两侧，根据工况可单侧或双侧加装垫圈，当被连接件两侧表面材质都较软或者都需要防腐隔离时，螺栓头和螺母侧各放置一枚垫圈，最大化应力分散与隔离效果。这套三维结构把不同规格垫圈的尺寸比例、形态特征完整呈现，结构设计人员在整机装配建模时，可以直接匹配对应螺栓规格调用垫圈，同步校核安装空间、承压面尺寸，提前排查装配干涉，也能在紧固件选型时，根据被连接件材质、螺栓规格、载荷工况快速选定合适的垫圈尺寸，避免出现选型过小导致工件压损、选型过大造成空间浪费的问题。
