红米5Plus智能手机整机结构外观建模

　　这套三维数模围绕直板大屏智能手机的整机外观与内部装配边界展开，建模过程中优先还原量产机型的真实堆叠逻辑，而非单纯做外壳曲面渲染。从结构工程师的视角看，这类手持通讯终端的设计核心，始终在厚度控制、屏幕占比、天线净空、按键布局和握持可靠性之间找平衡，数模里把前壳玻璃、中框、后盖、侧键、听筒开槽、底部出声孔与充电接口的相对位置都做了对应表达，能够直接用于结构评审、外壳包络校核和周边配件开发。

　　实际应用场景里，这类手机数模常被保护壳厂商、贴膜治具厂、桌面支架设计者和车载固定装置开发团队调用。做硅胶保护套时，需要先拿到整机外轮廓的最大实体边界，再在四角预留缓冲加厚区，同时避开侧键、卡槽和底部接口；做钢化膜定位治具时，要以正面玻璃的平面区域和R角为基准，控制治具吸附面的平面度，不能压到听筒开槽和边缘弧面。数模中屏幕正面的大面采用连续黑色面板表达，边框过渡圆角与侧边中框的衔接关系清晰，能够反映量产机常见的“前面板+金属/硬质中框+后盖”三段式装配思路。

　　从产品功能特性看，该机型定位日常通讯与移动互联网使用，整机以触控屏作为主要交互面，顶部预留听筒与传感器区域，侧边布置音量与电源按键，底部集中麦克风、扬声器出声孔和数据接口。建模时这些细节不能只按贴图处理，因为后续结构件开模、防尘网布置、密封泡棉压缩量和接口插拔空间都依赖具体几何边界。比如底部接口周围要留出插头插入深度和手指避让空间，扬声器孔位要与内部音腔位置对应，侧键行程区则要在中框上保留按键悬臂与回弹间隙。

　　外形尺寸方面，这类大屏手机的长宽厚比例直接影响握持手感和口袋携带边界。数模在建立外轮廓时，先以屏幕显示区为基准控制正面矩形范围，再向四周扩展至黑边和中框外壁；厚度方向则按前面板、显示屏模组、电池仓、后盖的堆叠顺序建立分层参考。虽然外观模型不展开全部主板零件，但中框内侧的台阶、摄像头区域的局部凸起以及后盖与中框的分模线，都为后续内部器件布置提供了约束。做配套产品时，不能只看正面长宽，还必须校核背面摄像头凸出高度、边角圆角半径和侧边按键突出量，否则夹具夹持或保护壳装配会出现干涉。

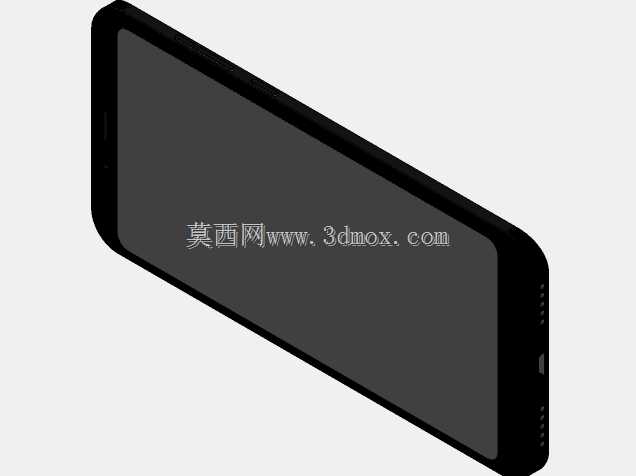

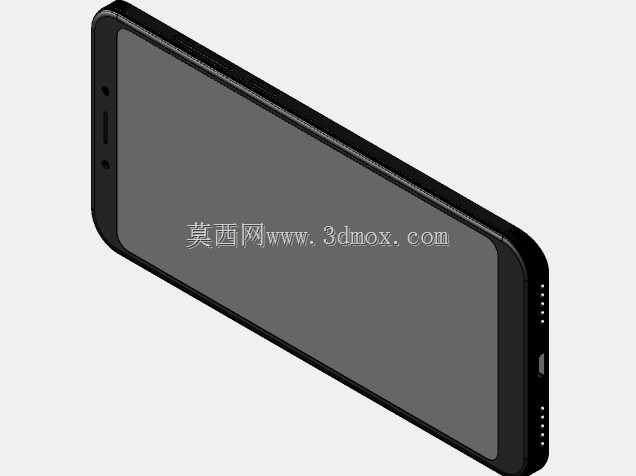

　　设计思路上，手持通讯设备的外观曲面并不是孤立造型。前屏玻璃需要兼顾抗跌落和触控贴合，中框承担整机刚性并连接前后壳体，后盖则影响散热、无线信号穿透和外观质感。数模将手机以斜置姿态展示，便于观察侧边厚度、边角包络和端面开孔分布；对于结构设计人员来说，这种整机模型更适合作为包装内衬开槽、展示托块仿形、自动化检测夹具定位以及维修拆装演示的基础数据。若进一步细化，还可以在现有外轮廓基础上拆出电池仓、主板固定柱、螺丝柱、卡扣和防尘网位置，使模型从外观评审延伸到整机装配验证。

　　在安装与边界校核中，手机本身虽不属于固定安装设备，但它与外部配件的配合同样存在严格尺寸链。车载支架要避开侧键并压住中框受力区，无线充电座要保证后盖与线圈区域贴合，防水袋要在接口周围形成压缩密封，展示柜托槽则要依据最大外形宽度和圆角制作仿形面。数模把这些外部配合所需的连续曲面、端面开孔和侧边特征集中表达，减少了设计者从图片反推尺寸的误差，也让消费电子周边产品在开模前就能完成干涉检查、握持模拟和装配空间确认。
