克莱尔再生涤纶产品专用吸塑托盘结构设计

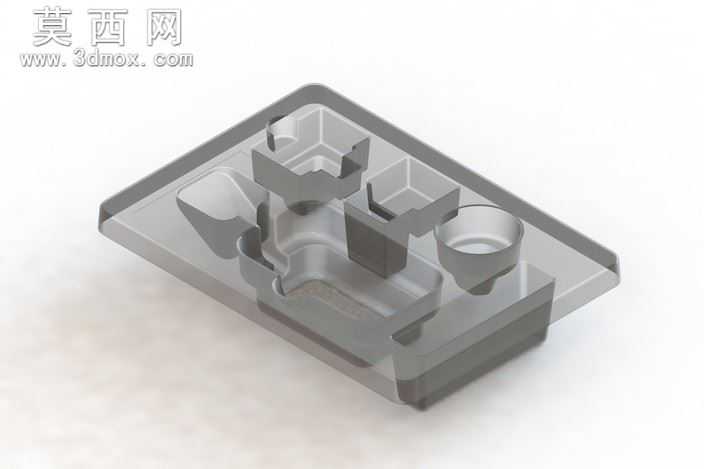

本吸塑托盘采用三维参数化建模方式完成整体结构设计，建模阶段先根据再生涤纶类待包装工件的外轮廓尺寸、摆放定位要求，确定托盘的整体长宽高基准，以矩形平板为基础基体，通过抽壳、拉伸切除、圆角过渡等特征操作完成各个定位型腔的构建。建模过程中严格匹配对应工件的外形公差，每个型腔的凹陷深度、侧壁倾斜角度都经过反复校核，确保工件放入后不会出现窜动、脱落的情况，同时兼顾吸塑成型工艺的脱模需求，所有型腔侧壁都设置了合理的拔模斜度，型腔边缘做了平滑圆角处理，避免应力集中导致的托盘开裂，也防止划伤工件表面。材质设计上模拟透明硬质吸塑片材的视觉效果，赋予模型半透明的哑光塑料材质，调整材质的折射率、粗糙度参数，还原真实吸塑产品的通透质感，同时通过光影渲染突出各个型腔的轮廓边界，清晰展示每个卡位的结构形态。结构设计上，托盘边缘设置了加厚的围边结构，提升托盘整体的抗形变能力，堆叠时能够承受上层托盘及工件的重量，避免受压变形损坏内部承载的工件；各个型腔之间设置了加强筋结构，在不增加整体材料厚度的前提下提升托盘的结构强度，兼顾轻量化与结构稳定性。设计思路围绕再生涤纶类产品的包装周转需求展开，针对不同形态的待包装工件分别设计了适配的专属型腔，包含异形轮廓卡位、方形槽位、圆形杯状卡位等多种结构，能够同时容纳多种不同规格的配件，实现一套托盘完成整套产品的包装定位，减少包装耗材的种类，提升包装、周转环节的效率；整体结构完全适配吸塑热成型的加工工艺，没有出现倒扣、壁厚不均等不利于生产的结构，能够直接用于后续的吸塑模具开发，满足批量生产的需求。渲染阶段采用柔和的漫反射光源，从多个角度打光避免阴影遮挡型腔结构，清晰呈现托盘的整体布局与每个卡位的细节形态，直观展示托盘的承载定位功能。
