大托架模制纤维成型承载工装结构

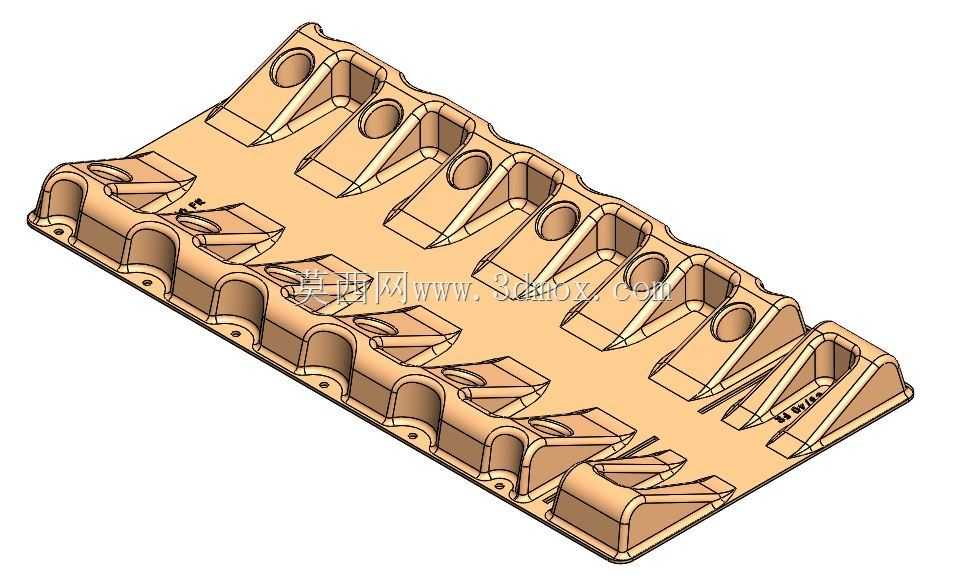

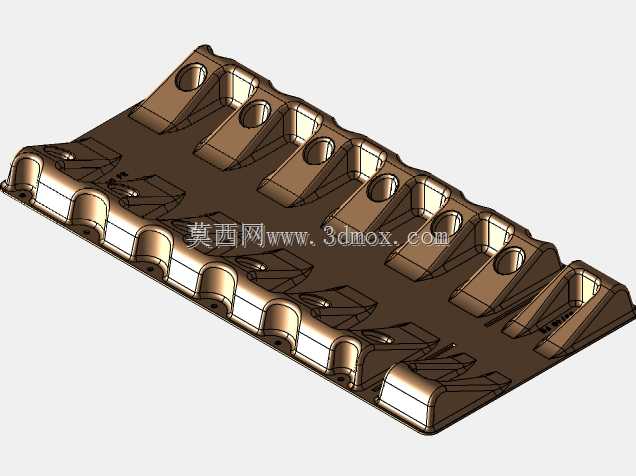

　　在纸浆模塑、植物纤维热压成型的生产环节中，这类大托架结构是纤维制品定型工序里的核心成型承载部件，直接决定了模制纤维托架的成型精度与批量生产的良率。从结构设计来看，整个托架采用长条形排布的多工位型腔设计，沿长度方向均匀设置了多组成型槽位，每个槽位对应一个待成型的纤维制品承托位，槽体侧壁设置了连续的三角加强筋结构，筋条从型腔底部一直延伸到托架顶面边缘，既能够保证热压过程中模腔的结构刚性，避免长期受压出现型腔变形，也能在纤维脱模时减少侧壁的粘附阻力，让成型后的纤维制品可以顺利脱出。每个型腔的端部都设计了带圆弧过渡的定位孔位，孔位周边做了加厚凸台处理，安装时可以通过定位销快速完成与上下热压模板的对位，

　　安装边界上沿托架长度方向的侧边均匀分布了沉头固定孔，孔位深度刚好匹配常用的内六角螺栓头高度，安装后螺栓头不会突出托架表面，避免合模时出现干涉问题。设计过程中特意将所有型腔的棱边都做了R2-R5不等的圆角过渡，一方面是为了减少纤维浆料在模腔内的流动阻力，让纤维在压制过程中可以均匀填充到型腔各个角落，避免出现局部缺料、壁厚不均的问题，另一方面圆角结构也能降低成型后纤维制品的棱边毛刺，减少后续修边的工序工作量。托架的底面设置了连续的支撑凸沿，凸沿宽度经过受力核算，在120℃热压工况、0.8MPa成型压力下，整个托架的平面度变形量可以控制在0.15mm以内，保证多型腔的成型尺寸一致性。在实际生产场景中，这类工装安装在热压成型机的动模侧，

　　配合对应的凸模完成纤维浆料的吸附、热压、定型、脱模全流程，每个槽位的轮廓尺寸完全匹配下游客户对纸浆托架的容置尺寸要求，可以直接用于电子元器件、小型通讯配件的缓冲包装承载，成型后的纤维托架自带与型腔对应的加强筋结构，静态承重可以达到单槽位5kg，满足常规产品的包装运输防护需求。设计时还考虑了工装本身的加工工艺性，整个结构的拔模斜度统一设置为1.5°，既方便工装自身的CNC加工，也能保证长期使用后的磨损余量，延长工装的使用寿命，型腔表面的粗糙度要求控制在Ra0.8，减少纤维粘附的同时，也能让成型后的纤维制品表面光滑无划痕。
