阵列式多工位热成型吸塑承载托盘结构

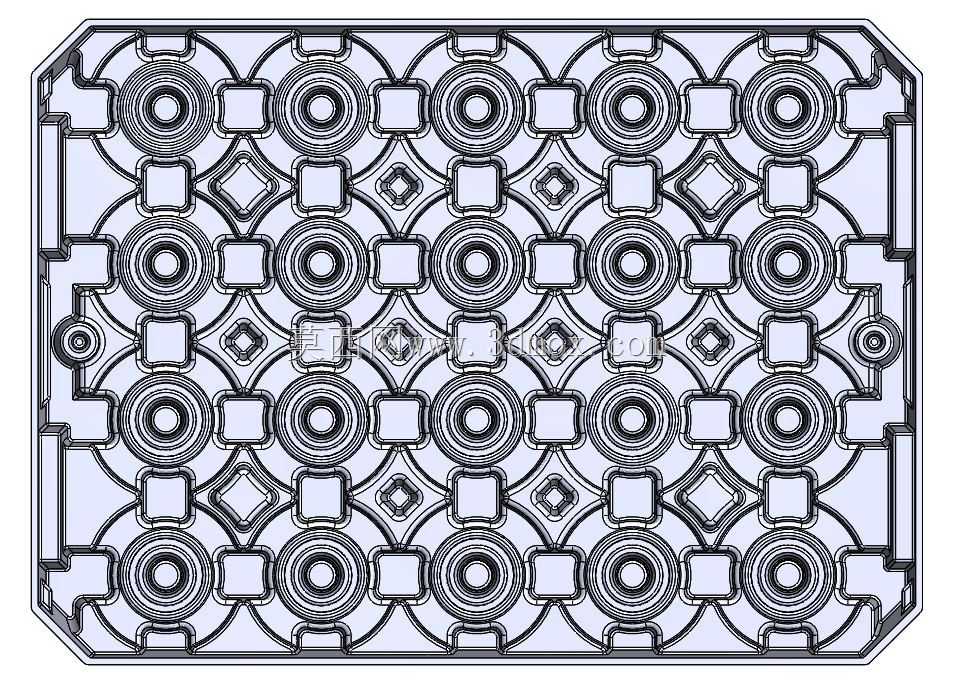

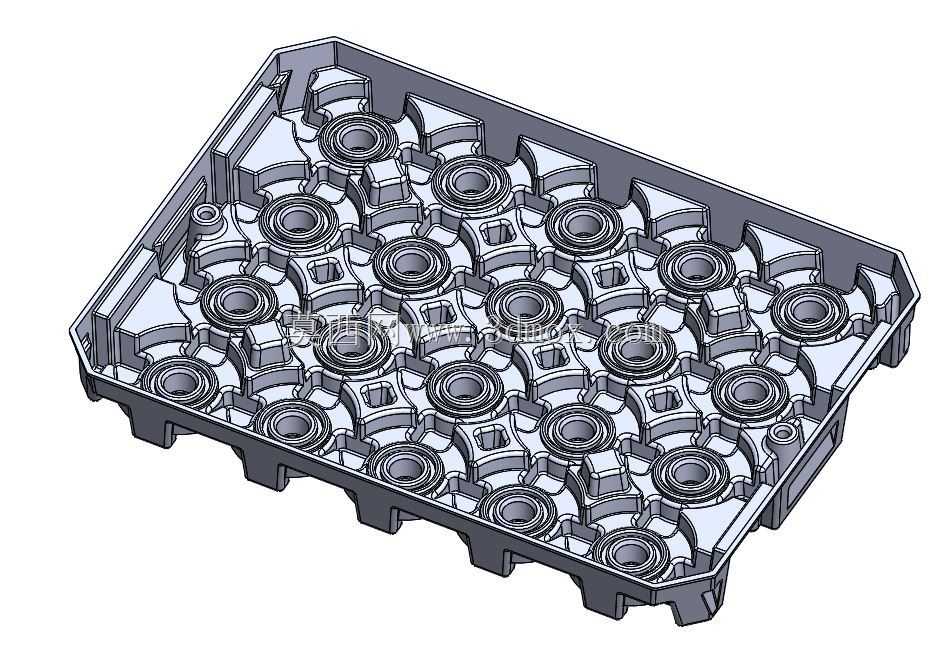

　　这款热成型托盘主要面向精密电子元器件、小型机加工零件的工序周转与成品包装场景，在自动化产线上下料、工位间转运、仓储堆叠环节都能适配，替代传统的纸质内衬、通用胶盘，解决小尺寸异形零件周转过程中磕碰、混料、定位不准的痛点。从结构设计来看，整体采用矩形切角的外轮廓，边角做圆弧过渡处理，避免热成型脱模时出现应力开裂，同时适配自动化产线的料仓定位卡槽，切角位置可作为防呆标识，防止操作人员放反托盘导致设备卡料。型腔采用4行5列的规则阵列排布，每个主型腔周边设置同心圆加强筋结构，既可以提升单个型腔的侧壁支撑强度，避免堆叠时型腔受压变形塌陷，又能适配圆柱形、带台阶的小型零件的外轮廓，零件放入后可实现径向限位，转运过程中不会出现窜动。

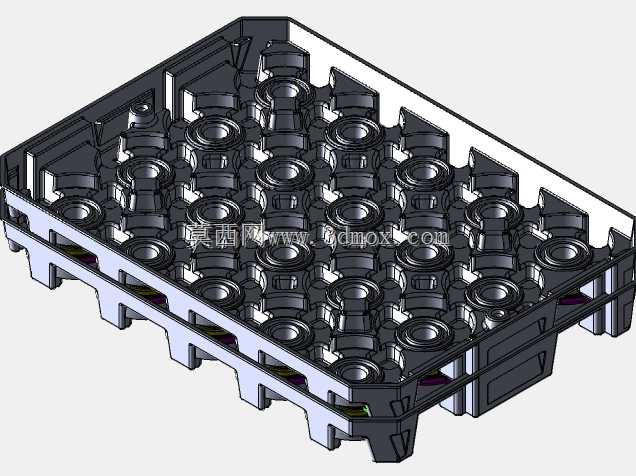

　　相邻主型腔之间设置菱形与方形组合的加强凸台，一方面平衡托盘整体的平面度，减少热成型冷却后的翘曲变形量，另一方面凸台顶面可作为堆叠支撑面，多层托盘叠放时上层托盘的底部凹槽与下层凸台嵌合，堆叠高度可控，不会出现滑移塌垛。托盘边缘设置连续的外翻边结构，翻边高度控制在合理范围，既可以提升托盘整体的刚性，方便操作人员抓取搬运，又能适配自动上料机构的夹爪取放行程，夹爪夹持翻边位置不会触碰型腔内的零件。设计过程中充分考虑热成型工艺的拔模角度，所有型腔侧壁都做了均匀的斜度处理，加强筋的转角位置全部采用圆角过渡，避免成型时出现料片拉伸不均、局部壁厚过薄的问题，同时也能减少脱模时的阻力，提升量产时的成品率。型腔的深度根据常见小型精密零件的高度设置，

　　预留了0.5-1mm的安全间隙，零件放入后顶端不会突出托盘平面，叠放时不会压伤零件表面。托盘底部对应每个型腔的位置设置微凸的支撑点，放置在工作台面或者输送线上时，只有支撑点与接触面接触，减少托盘整体的摩擦面积，输送过程中阻力更小，也能避免台面杂质刮花托盘底面。在功能适配性上，这款托盘可兼容无尘车间的使用要求，材质可选用抗静电或者导电的热成型片材，适配电子元器件的防静电周转需求，阵列式的型腔排布也方便视觉检测设备快速定位每个零件的位置，配合自动化机械手完成取料放料动作，无需额外做定位治具，大幅提升产线的换型效率。整体结构没有多余的复杂特征，在保证结构强度与定位精度的前提下，尽可能减少材料的使用量，降低单件的生产成本，适合大批量量产使用。
