车载收音机连接用多色线束接头设计

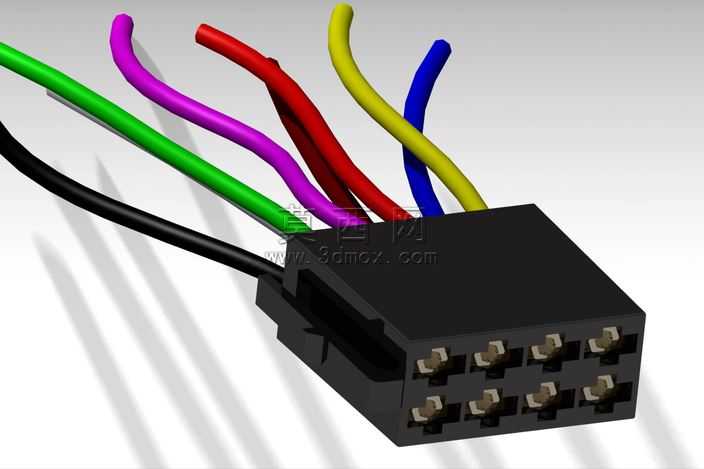

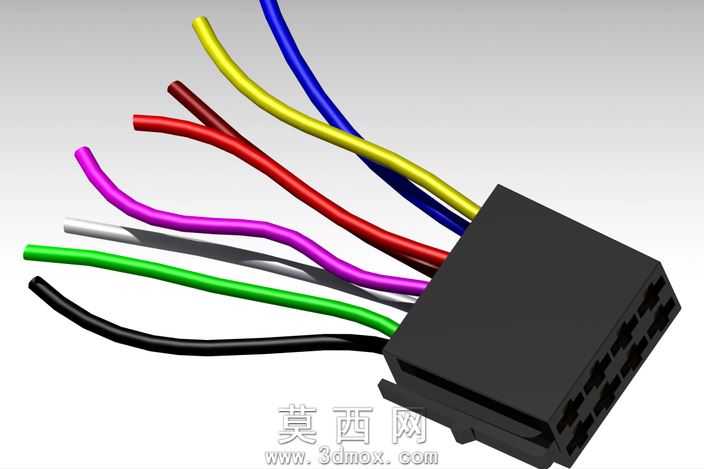

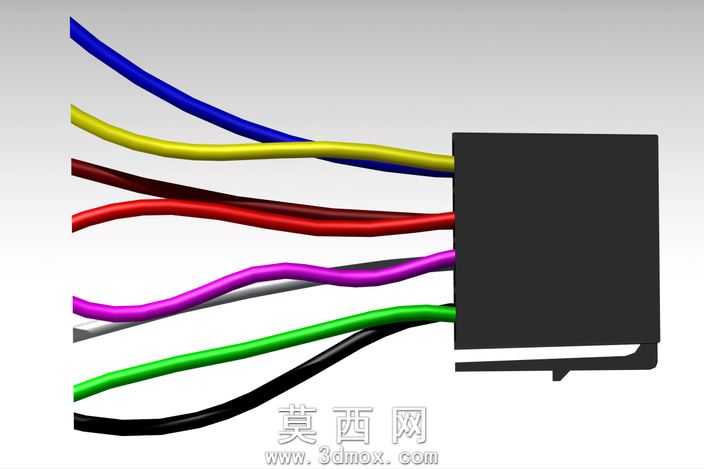

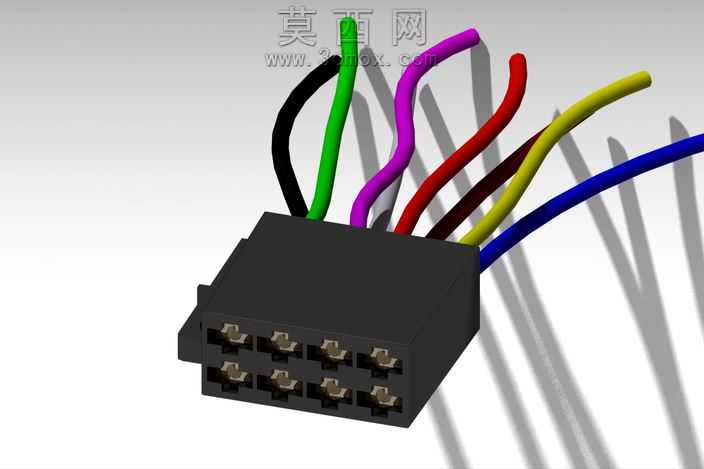

本作品为车载收音机配套的连接线束三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先对接插件主体进行结构拆解，按照车载ISO标准接插件的尺寸规范，绘制黑色塑料壳体的基础轮廓，通过拉伸、切除、阵列等特征命令完成壳体上多组接线卡槽的精细化建模，卡槽的间距、深度、卡扣结构完全匹配车载收音机端的接口规格，确保虚拟装配时可实现无干涉的精准对接。导线部分采用扫掠特征完成建模，每根导线根据实际线束的排布走向绘制独立的三维路径，还原出线束从接插件端引出后自然分散的排布形态，不同功能的导线分别赋予差异化的材质属性：黑色导线对应接地回路，红色导线对应常电供电回路，黄色导线对应ACC点火供电回路，蓝色导线对应天线功放控制回路，紫色、绿色导线对应前后声道的音频输出回路，每根导线的表面都添加了模拟PVC绝缘层的哑光塑料材质，还原真实线束的表面质感。接插件壳体部分赋予黑色硬质工程塑料材质，添加细微的表面磨砂纹理，模拟汽车接插件常用的玻纤增强PP材质的视觉效果，壳体边缘的脱模斜度、卡扣的弹性结构都在建模中做了细节还原，确保模型符合实际注塑生产的工艺要求。渲染阶段采用工作室柔和布光方案，主光源从斜上方45度投射，勾勒出多色导线的色彩层次与接插件的轮廓结构，辅光源补充暗部细节，避免黑色壳体出现死黑区域，背景采用浅灰色渐变背景突出主体。设计过程中充分考虑车载线束的实际使用场景，导线的引出长度、排布曲率都参考实车装配的弯折半径要求，避免出现过小弯折导致的线材应力集中问题，接插件内部的接线端子预留了装配位置，可拓展添加金属端子的细节模型，整体模型结构完整，色彩区分清晰，可用于车载电器装配演示、维修教学示意、汽车电器改装方案展示等场景，能够直观呈现车载收音机线束的接口定义与排布形态。
