NEMA11扁平薄型步进电机SMT馈线结构

　　这款薄型步进电机的结构方案，主要面向SMT表面贴装生产线里飞达馈线机构的紧凑安装空间做适配，属于NEMA11安装规格下的扁平化衍生构型。在SMT贴装工位里，料带的精准步进送料、编带齿孔的对位进给，都需要驱动元件在极小的Z向厚度里输出足够的保持扭矩，常规同法兰尺寸的标准厚度步进电机，往往会超出飞达侧边的安装腔边界，要么挤占贴装头的运动避让空间，要么需要额外加高馈线支架，拖慢换料节拍。这款构型把定子叠厚做了针对性压缩，整体轴向厚度远小于同系列常规型号，输出扭矩相比同法兰更小规格的薄型步进电机提升约六成，刚好匹配中低速送料场景下的负载需求，不会出现扭矩冗余带来的体积浪费，也不会因为出力不足导致料带卡滞、步距丢步。

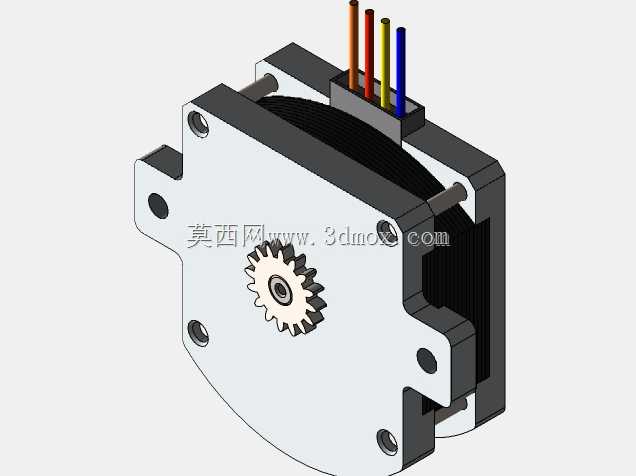

　　从外形安装边界来看，电机前端采用异形切边的安装法兰，法兰面上预留了多个沉头安装孔，孔位布局完全贴合SMT飞达侧装支架的固定点位，不需要额外做转接板就能直接锁附在馈线基座上。输出轴端预装了小模数金属传动齿轮，齿轮的齿形参数和料带牵引轮的啮合齿圈做匹配，电机输出的步进转角可以直接转化为料带的定距进给，省去了额外加装联轴器或者中间传动齿轮组的空间，传动链的背隙也能控制在送料精度允许的范围内。电机尾部的出线端采用四根独立色标引线，红、橙、黄、蓝四色分别对应两相绕组的接线端，接线时不需要额外查阅线序定义，就能快速对接飞达内部的驱动板端子，线束从电机尾部的绝缘座穿出，出线方向和电机安装平面平行，不会在Z向突出额外高度，避免和相邻飞达的线束、结构件发生运动干涉。

　　设计思路上，这款电机没有沿用标准圆形步进电机的外轮廓，而是把法兰的非安装区域做了切边削平处理，原本圆形法兰多余的侧边材料被去除，既减轻了电机自身重量，也让多个飞达并排安装在贴片机料站台上的时候，相邻电机的侧边不会发生磕碰，料站之间的间距可以进一步压缩，单台贴片机能够搭载的 feeder 数量更多，换料频次相应降低。定子部分的叠片采用高精度冲片叠压，绕组的排布在薄型空间里做了优化，避免因为轴向厚度压缩导致绕组槽满率过高、温升超标，在SMT车间常年恒温、连续高节拍运行的工况下，电机表面温升能够稳定控制在绝缘材料允许的范围内，不会因为长期运行出现绕组老化、扭矩衰减的问题。

　　实际应用场景里，这类薄型步进电机除了SMT馈线飞达之外，也可以用在其他对安装厚度有严格限制的自动化工位：比如小型检测设备的滑台轻载驱动、3C产品内部的小型机构直线进给、医疗分析仪器的试剂仓转盘驱动，只要安装腔的轴向空间受限，同时又需要步进电机的开环位置控制精度、不需要额外加装编码器做闭环反馈的场合，这款构型的安装适配性都很强。建模的时候需要重点关注几个配合边界：一是前端法兰安装孔的位置度，孔位偏差过大会导致电机锁附之后输出齿轮和牵引轮的啮合中心距偏移，出现啮合过紧卡滞或者啮合过松跳齿的问题；二是输出轴的轴向窜动量，薄型电机的转子支撑轴承间距更小，轴向窜动需要控制在小范围内，避免传动齿轮出现轴向错位；三是尾部引线的出线槽位置，要保证线束折弯之后不会超出电机本体的最大外轮廓，在密集并排安装的料站里不会被相邻部件挤压磨损。电机的外壳采用黑色防锈涂层，前端安装面为机加工金属面，平面度满足锁附之后和安装支架完全贴合的要求，不会出现安装倾斜导致输出轴受力偏载、轴承寿命缩短的问题。
