工业级挡边式绿色皮带输送设备结构

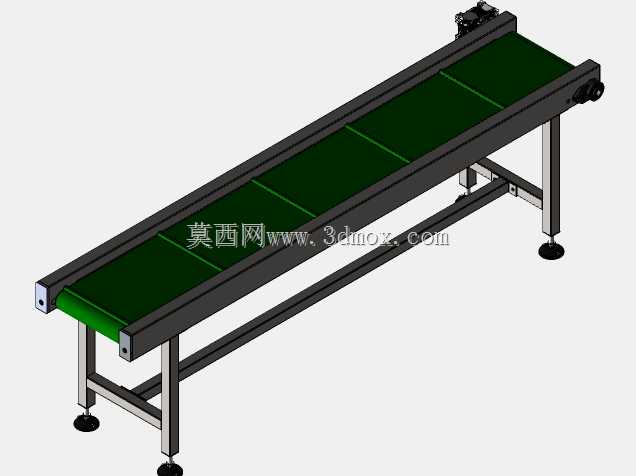

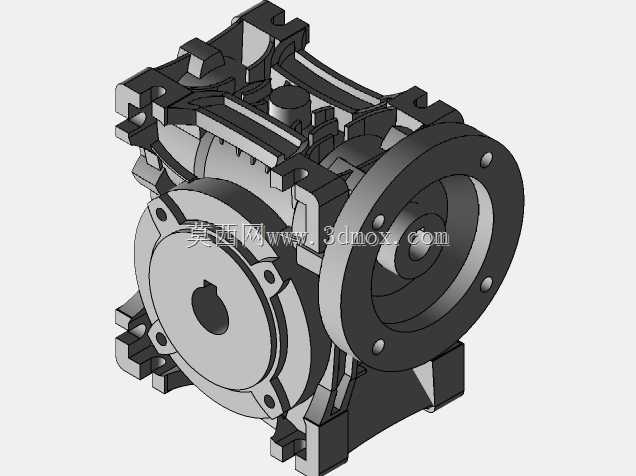

　　这款挡边式皮带输送设备，在轻工装配、电子零部件周转、食品包装后段、小型五金件分拣等场景中适配性极强，可直接嵌入现有产线作为工序间的物料衔接载体，也可单独作为短距离物料转运设备使用，替代传统人工周转的低效模式，降低工序间的物料搬运损耗。设备整体采用水平布置形式，主框架选用标准矩形钢管焊接成型，焊接后做去应力处理再进行表面喷塑，避免长期使用出现框架变形导致的皮带跑偏问题，支腿部分搭配可调节脚杯，可根据现场地面平整度调整支腿高度，调节范围覆盖±30mm，适配多数车间的地面安装条件，无需额外做预埋基础，放置到位调平后即可接线投入使用。驱动端布置在设备一侧，采用减速电机直连驱动辊的结构，省去链传动的中间环节，减少传动损耗与后期维护点，

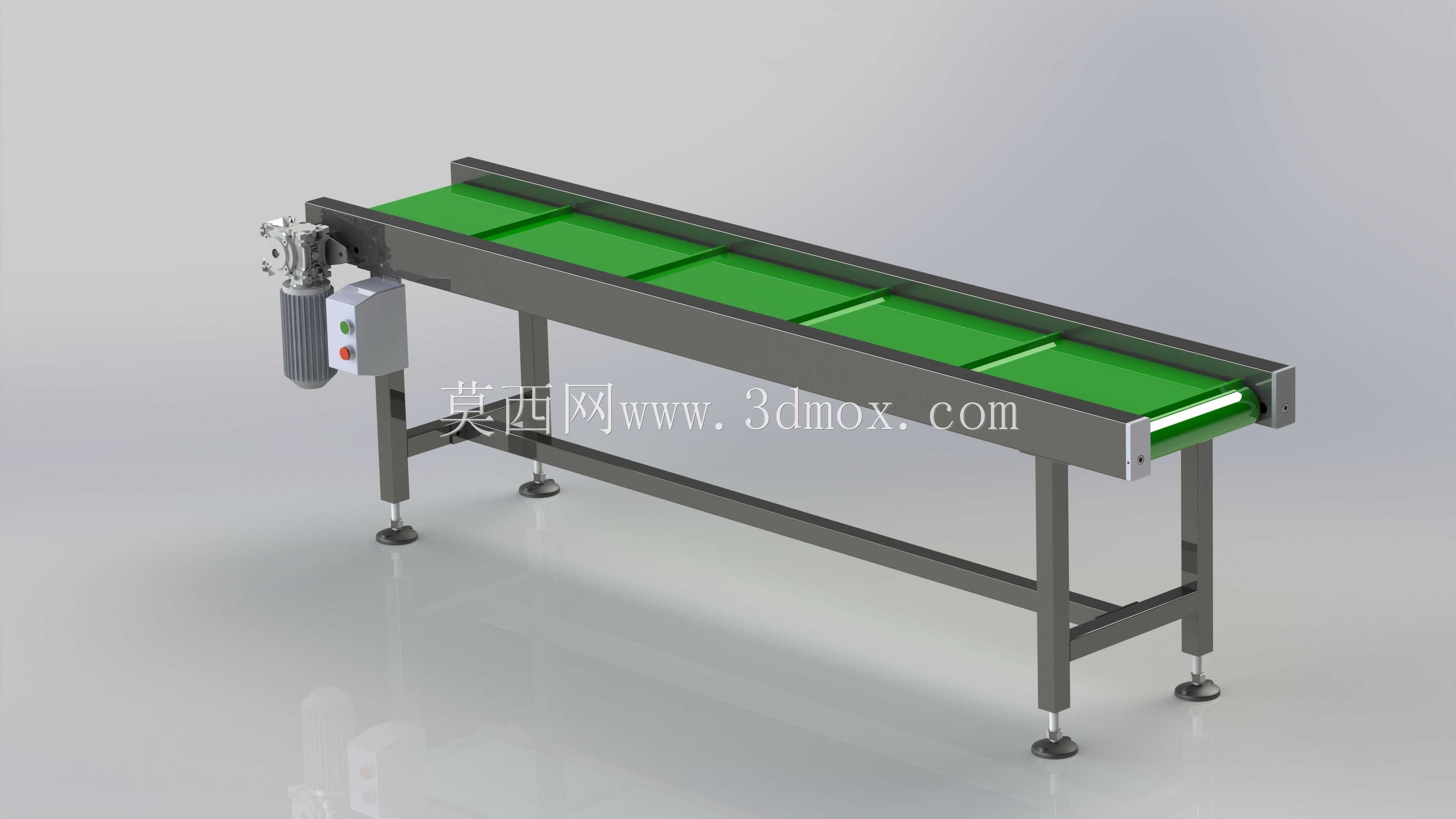

　　驱动侧配套设置控制按钮盒，集成急停、启动、停止功能，操作位置符合人体工程学高度，操作人员站在设备侧方即可完成启停操作，无需额外俯身操作。输送皮带表面设置等距分布的横向挡边，挡边高度适配小型散件、盒装物料的输送需求，可避免输送过程中物料出现下滑、移位问题，尤其适合有一定坡度需求的短距离输送场景，水平布置时也可作为物料分隔定位的基准，配合工位上的传感器可实现物料到位检测，适配自动化产线的信号对接需求。皮带下方设置多组平行托辊，托辊采用包胶处理，降低皮带运行过程中的磨损，同时保证皮带承载面的平整度，避免物料输送过程中出现颠簸倾倒，两端的改向辊采用带腰型孔的安装座结构，可通过调整螺栓实现皮带张紧度调节与跑偏校正，日常维护无需拆解主体框架，

　　仅用常规扳手即可完成调整操作。设备的有效输送宽度为300mm，整体长度为2000mm，整体高度可根据支腿调节在750mm至810mm区间变动，安装时需预留两侧各200mm的操作维护空间，驱动端需预留300mm的接线与散热空间，避免周边设备紧贴电机导致散热不良。设计过程中优先考虑了易损件的通用性，皮带、托辊、轴承等部件均采用市面通用标准规格，后期更换无需定制，可直接采购标准件替换，降低设备全生命周期的维护成本。框架两侧的护边采用折弯成型的钣金件，通过螺栓固定在主框架上，既可以避免输送过程中物料从侧边掉落，也可作为后期安装传感器、挡停机构、扫码设备的安装基准，护边上预留的T型槽可直接加装标准附件，无需二次打孔焊接，

　　适配不同产线的定制化改造需求。设备运行速度可通过更换不同减速比的减速机实现调整，常规配置下运行速度为12m/min，适配多数人工装配工位的节拍需求，若需对接高速自动化产线，也可更换调速电机实现0-20m/min的无级调速，满足不同生产节拍的适配要求。在实际选型应用中，这款输送设备的单段承载能力可达50kg，适合输送单重10kg以内的盒装、袋装、小型块状物料，不适用于尖锐边角的重型物料输送，避免划伤皮带表面，若需输送油性物料，也可更换对应的耐油皮带材质，无需改动主体框架结构，仅需更换皮带与对应密封件即可完成适配。
