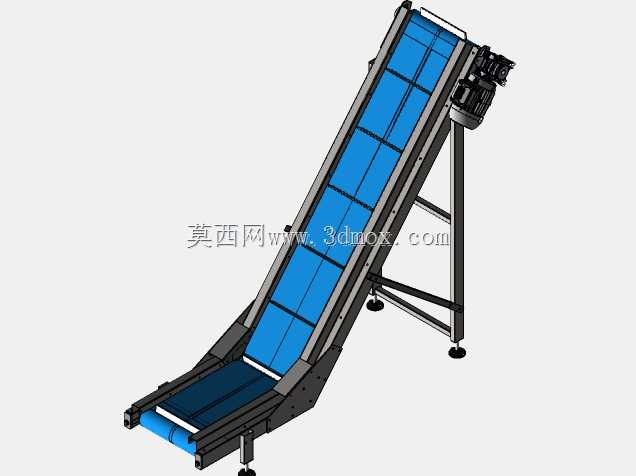

L型爬坡挡边带式物料输送设备结构

　　这款L型布局的带式输送结构，主要针对需要完成水平接料后倾斜提升的物料转运场景设计，常见于食品加工、包装产线、电子元器件组装、小型五金件分拣等工况中，用来衔接不同高度差的工位设备，替代人工完成物料的连续抬升转运，减少作业人员重复搬抬的劳动强度，同时保证物料输送节拍的稳定性，避免人工转运带来的节拍波动与物料磕碰损伤。设备整体采用水平段加倾斜段的一体化弯折机架设计，水平段长度较短，主要作用是承接上游设备落下的物料，让物料能够平稳落在皮带表面，避免直接落在倾斜段出现物料滑落、堆积的问题；倾斜段的抬升角度经过合理校核，搭配带横向挡条的蓝色皮带，能够在提升过程中拖住物料，防止颗粒状、盒装、袋装类物料在重力作用下向下滑移，

　　保证不同形态的物料都能稳定输送到指定高度的出料位置。从结构设计层面来看，机架主体采用标准工业型材搭配钣金折弯件焊接组装，整体刚性充足，底部配置可调节的脚杯支撑，安装时可以根据现场地面的平整度调整各个支撑点的高度，保证设备整体处于水平稳定的状态，避免运行过程中出现晃动、皮带跑偏的问题。驱动单元布置在倾斜段的上端位置，采用电机减速机直连驱动辊的结构，这种布置方式能够让皮带的紧边处于下侧，提升传动效率，同时减少皮带松弛带来的打滑问题，张紧结构设计在机架端部，通过调整辊筒的前后位置来调节皮带张紧度，日常维护时不需要拆解大量结构就能完成张紧度调整，降低运维难度。皮带两侧设置有挡边结构，和皮带表面的横向挡条配合，形成一个个独立的料格空间，

　　在输送散料、小尺寸工件的时候，能够避免物料从皮带侧边掉落，同时在倾斜提升时给物料提供足够的支撑力，保证大角度提升时物料不会滑落。设备的安装边界需要结合现场工位的高度差来确认，水平段的进料端高度通常和上游出料设备的出料口高度匹配，倾斜段的出料端高度则对应下游设备的进料口高度，安装时需要预留出两侧的维护空间，方便后期对皮带、驱动单元进行检修更换，同时要保证设备周边没有干涉机架摆动、皮带运行的障碍物。在实际选型应用时，需要根据输送物料的单重、整体输送量来匹配对应的驱动功率，同时根据物料的特性选择对应的皮带材质，比如输送食品类物料需要选用食品级皮带，输送有一定腐蚀性的物料则需要选用耐腐材质的皮带，这款结构的三维模型完整还原了机架、辊筒、

　　驱动单元、支撑脚、皮带挡边等所有细节，结构工程师可以直接在此基础上根据实际工况调整各段长度、倾斜角度、皮带宽度等参数，快速完成适配具体项目的输送设备设计，减少重复建模的工作量，也能通过模型直接校核各部件的装配干涉问题，提前预判结构设计中存在的缺陷，缩短设备开发的周期。
