多配置滚筒式物料传输输送模块结构

　　这款滚筒式传输模块是生产线物料转接、短距离输送场景下的常用功能单元，在电子组装线、小件包装线、仓储分拣线的工位衔接段应用十分广泛，能够完成箱体类、托盘类、规则硬质底面工件的水平输送与工位间传递，替代人工搬运实现工位间的物料自动流转，降低线体作业的人工搬运强度，提升工位间物料传递的节拍稳定性。

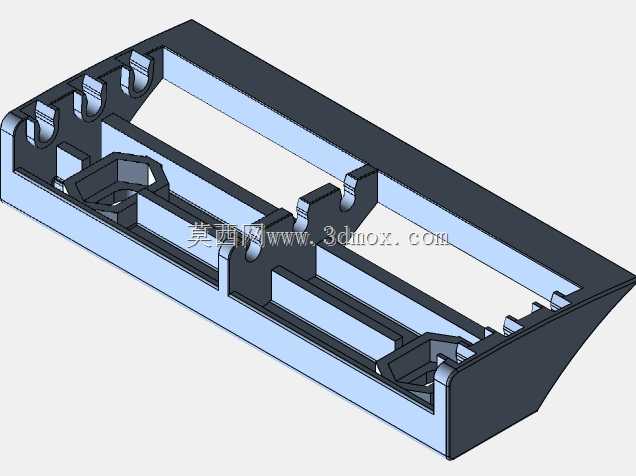

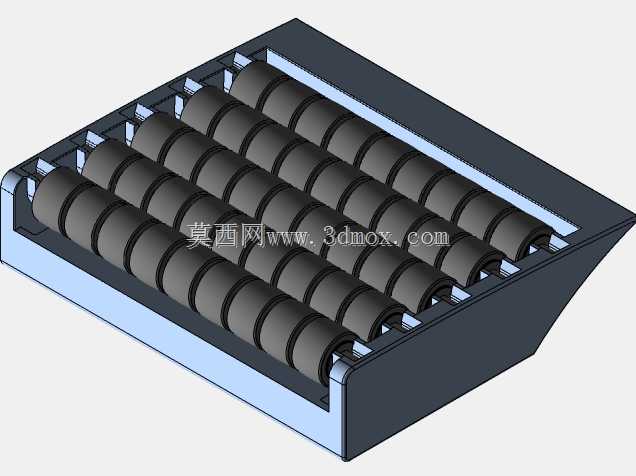

　　从结构设计来看，该模块采用密集排布的无动力/动力兼容滚筒阵列作为承载输送面，单根滚筒通过两端的轴卡结构固定在两侧的框架槽位内，框架采用折弯钣金拼焊成型，侧边预留的安装孔位可直接与相邻线体段、机架支腿进行栓接固定，无需额外制作转接安装板，适配多数常规输送线的安装接口标准。滚筒的排布间距经过匹配计算，可保证最小尺寸的输送工件不会出现卡滞、掉落的情况，输送面整体平面度控制在合理公差范围内，避免工件输送过程中出现跑偏、卡滞问题。

　　设计阶段针对不同的线体布局需求，预留了四种组件配置选项，可根据实际输送的工件重量、输送节拍、安装空间选择对应的滚筒材质、框架高度、驱动接口形式，比如针对重载工件可选用壁厚更大的钢制滚筒搭配加强型侧框架，针对轻载电子件输送可选用轻质铝合金滚筒降低整体模块自重，针对需要对接动力线的场景可预留链轮接驳位直接对接线体驱动系统，针对无动力溜放场景可直接配置无动力滚筒配合倾斜安装实现工件靠自重滑动。

　　安装边界方面，该模块的整体外形为规整的矩形台体结构，进料端做了小角度的导向斜边处理，可避免工件从上游线体进入时出现磕碰卡边，侧边框架的外轮廓尺寸统一，可直接嵌入标准铝型材线体或者钣金机架的安装位内，底部预留的支腿安装孔可适配不同高度的支撑脚，满足不同作业高度的工位安装需求，模块整体的宽度、长度尺寸符合常规输送线的模数标准，可与同规格的皮带输送段、转弯模块、顶升移栽模块直接拼接组成完整的输送线体，不需要额外定制转接件。

　　实际使用过程中，这类滚筒传输模块的维护成本极低，单根滚筒出现磨损、卡滞时可直接拆卸两端的固定卡簧进行单独更换，不需要拆解整个输送面，日常仅需定期在滚筒转轴位置加注润滑脂即可保证长期稳定运行。针对有防静电需求的电子行业场景，还可在配置选型时选用防静电材质的滚筒表面包胶，避免输送过程中静电积累损伤电子元器件；针对有防滑需求的场景，也可更换表面带包胶层的滚筒，增大与工件底面的摩擦力，避免输送较重工件时出现打滑停滞的问题。

　　在结构建模过程中，所有零件的装配关系完全按照实际生产的装配逻辑搭建，滚筒与框架的配合间隙、固定件的安装位置都符合实际加工装配的公差要求，不存在干涉问题，可直接用于后续的工程图导出、BOM清单生成，也可直接导入线体整体装配方案中进行布局验证，提前排查线体拼接时的安装干涉、高度差等问题，减少现场安装调试的整改工作量。
