穿越机用Diatone f40电调结构设计

项目分类:无人机 发布时间:2022-05-30 ID:637924
  • 穿越机用Diatone f40电调结构设计

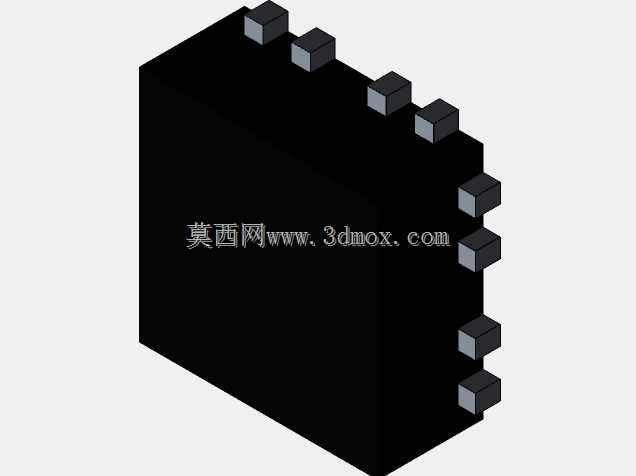

  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计
  • 穿越机用Diatone f40电调结构设计

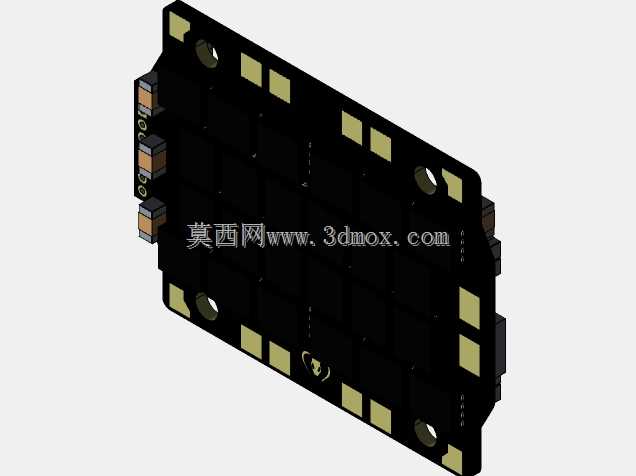

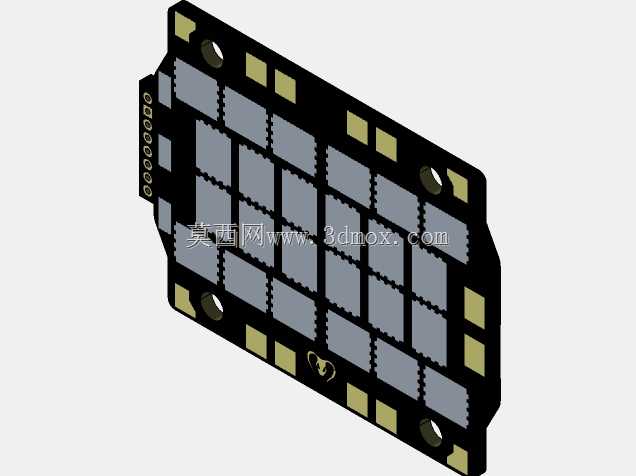

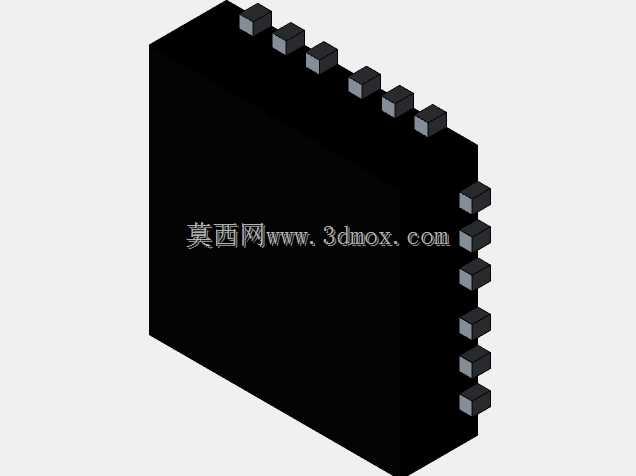

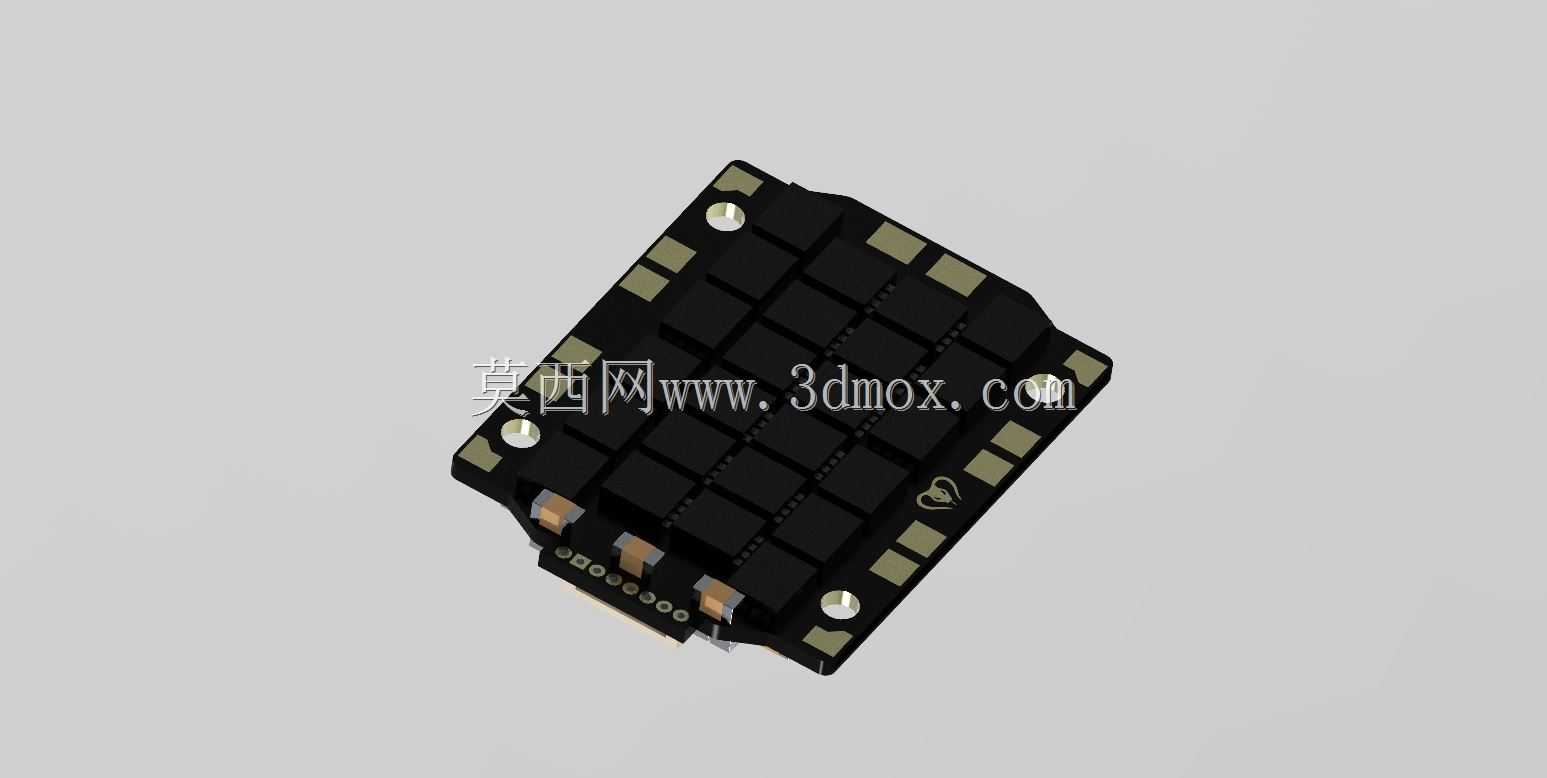

  这款电调是适配6S动力规格穿越机的核心动力控制部件,主要承担飞控信号转换、无刷电机驱动调速的核心功能,在FPV竞速、花飞穿越场景下,需要承受大电流瞬时输出、频繁加减速的工况,同时还要适配紧凑的机臂安装空间,对结构布局和元件排布的合理性要求极高。从结构设计来看,整体采用方形PCB基板布局,四个边角预留了标准的安装孔位,孔位间距匹配主流5寸穿越机的机臂安装孔距,安装时可直接通过减震橡胶柱固定在机臂指定位置,无需额外打孔适配,安装边界完全贴合主流机架的安装槽位,不会出现与机架碳板、图传天线、摄像头支架干涉的问题。PCB板上的功率元件采用对称排布设计,MOS管均匀分布在板身两侧,配合板边预留的焊盘位置,能够在大电流输出时保证散热均匀,

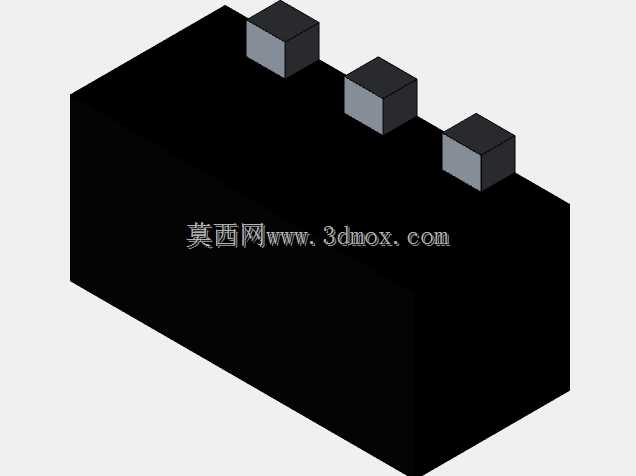

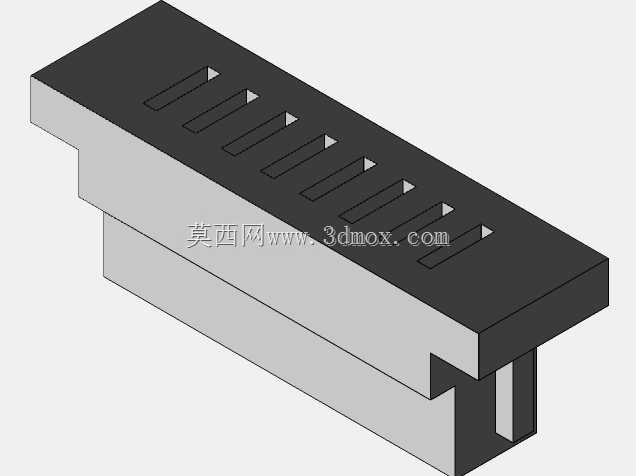

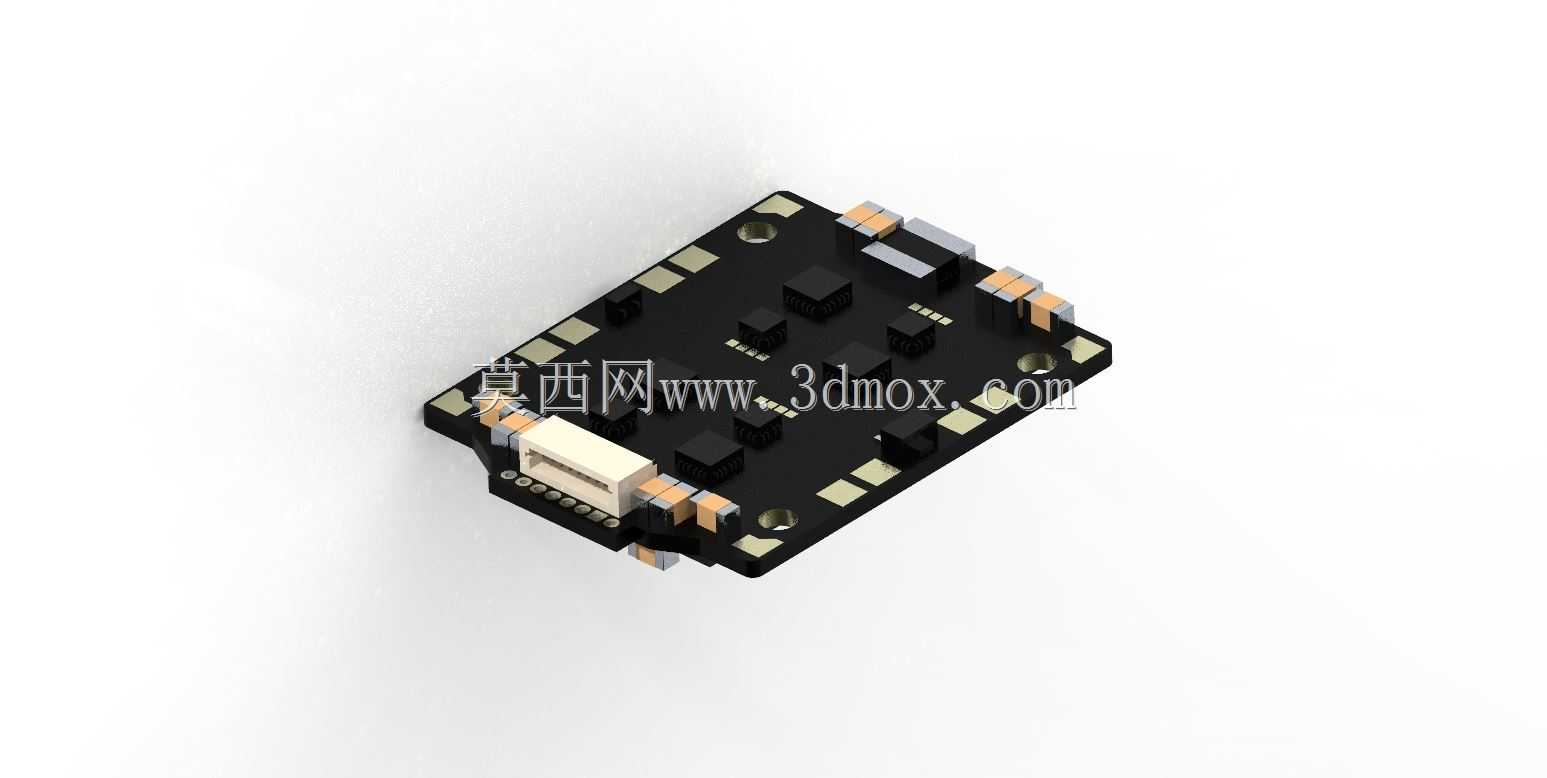

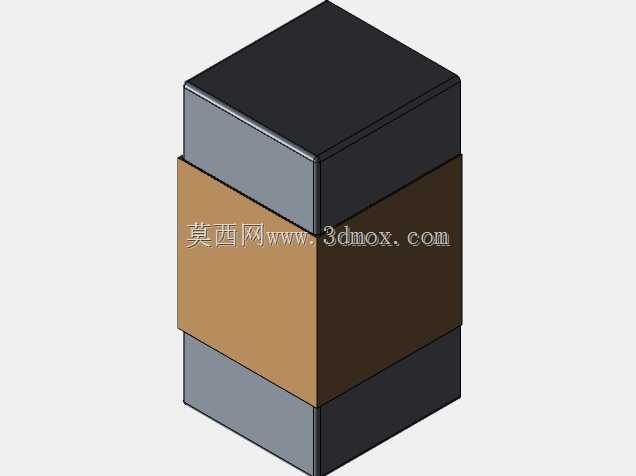

  避免局部热量堆积导致的元件过热降频,同时焊盘位置预留了足够的上锡空间,方便装机时焊接电机线与电源线,不会出现焊盘间距过小导致的连锡风险。板载的信号接插件采用卧式贴片设计,接插件开口朝向板边外侧,接线时无需弯折飞控信号线,能够减少线材弯折带来的信号接触不良问题,接插件的引脚定义匹配主流F4、F7飞控的电调信号输出端口,可直接通过标准排线直连,无需额外改线。板身的电容、电阻等贴片元件全部采用低位排布设计,元件最高高度不超过接插件的顶面高度,安装后上层可直接叠放飞控板,两层板之间的间隙能够满足散热需求,同时不会占用过多的机架竖向空间,给图传、接收机等其他配件留出足够的安装位置。在实际装机应用中,这款电调的重量控制也做了针对性优化,

  板身没有多余的冗余结构,在保证结构强度的前提下尽可能缩小了PCB的外形尺寸,能够适配更小轴距的穿越机安装需求,同时板边的走线槽位设计能够引导电机线沿机臂方向排布,避免线材被螺旋桨打到的风险。设计过程中充分考虑了航模飞行时的振动工况,所有贴片元件的焊盘都做了加大处理,能够承受飞行过程中的高频振动,不会出现元件虚焊脱落的问题,功率回路的走线宽度也做了针对性加宽,能够承载6S电压下的持续大电流输出,满足大油门工况下的动力输出需求。
