YJF61-30A无胶水结构微型驱动电机

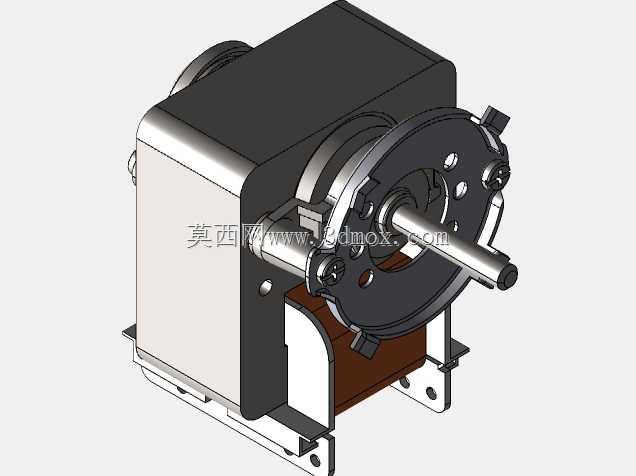

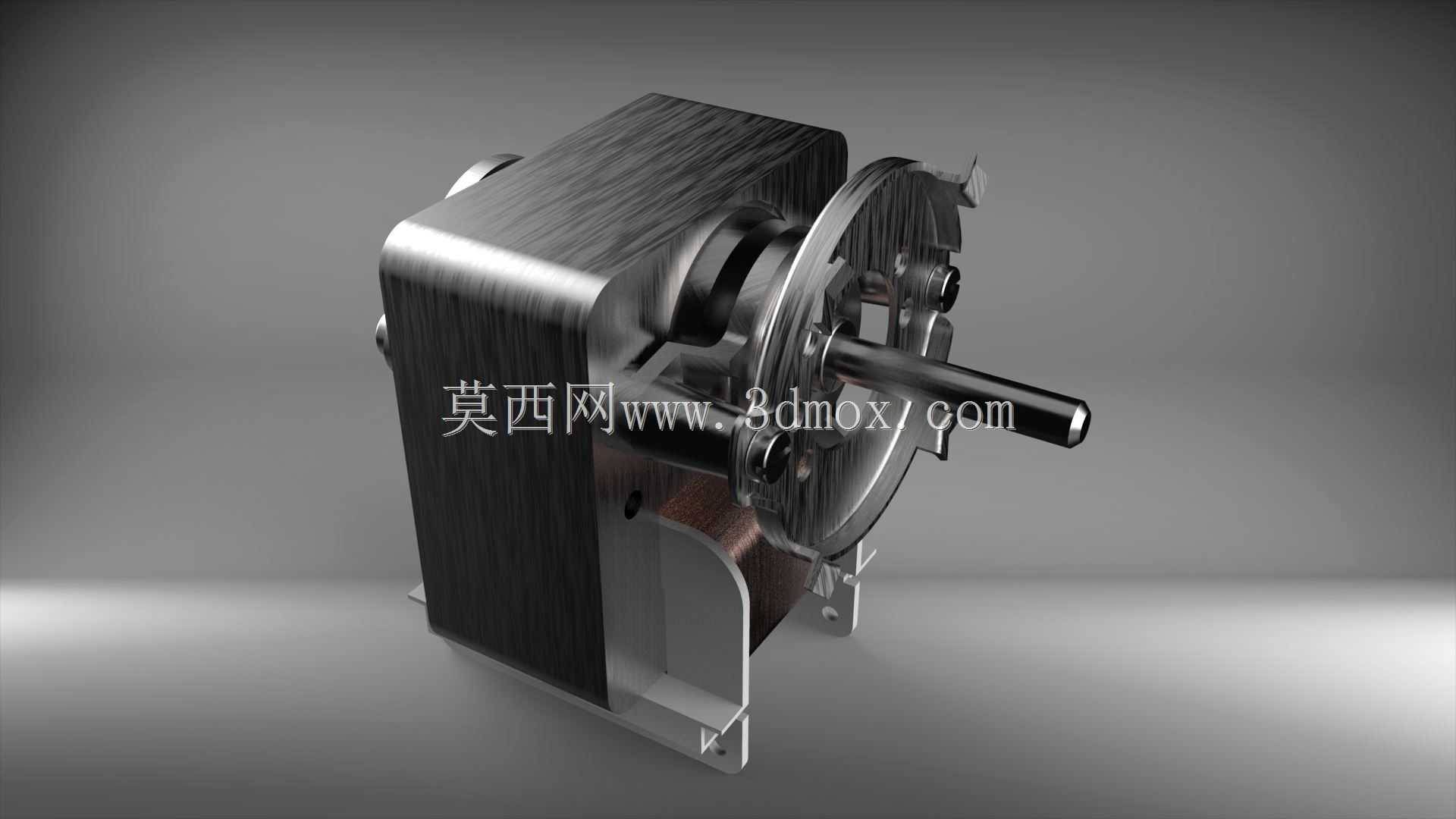

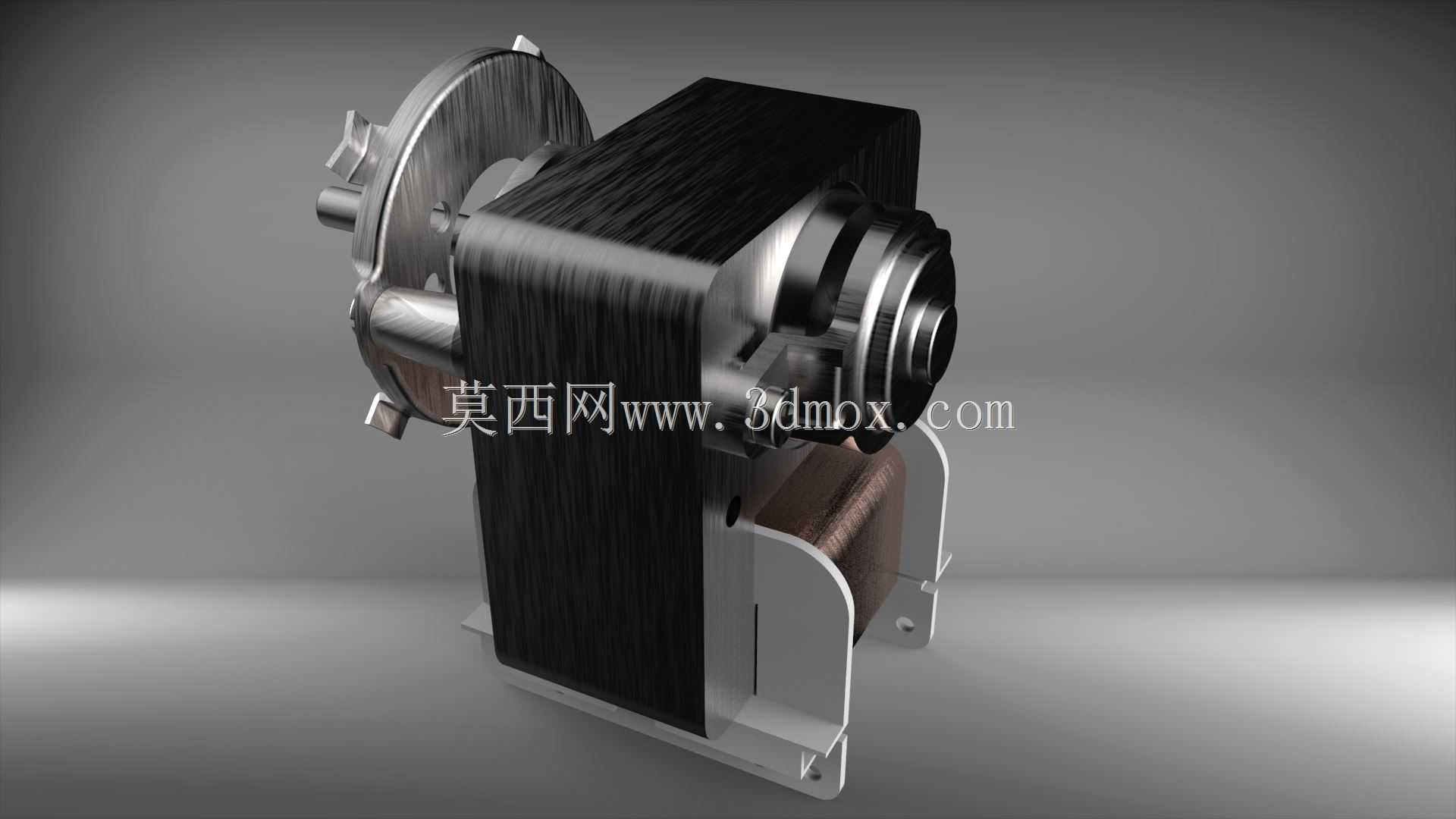

　　在小型家电、精密办公设备、低压传动机构的动力选型场景中，这类带凸缘安装脚的单相驱动电机是覆盖场景极广的动力核心，不同于同功率段常规电机采用胶水固定绕组端部的工艺，该结构直接利用绕组导线作为触点，省去了浸胶固化的工序环节，也避免了长期高温运行下胶水老化脱落引发的绕组松动、触点接触不良等常见失效问题。从安装边界来看，机身主体采用叠片铁芯的方形结构，侧面预留的两个L型安装支脚带有标准安装孔位，可直接通过螺栓固定在设备的钣金安装面上，不需要额外定制安装支架，输出轴从前端盖中心伸出，轴径与轴伸长度匹配小型齿轮箱、风轮、传动带轮的常规配合尺寸，前端的金属端盖采用冲压成型工艺，既保证了轴承位的同轴度，也能对内部绕组形成可靠的防护，

　　避免运行过程中异物进入气隙造成卡滞。设计阶段优先考虑了批量装配的工艺性，绕组的触点结构直接省去了接线端子焊接、浸胶烘干的两道工序，叠片铁芯采用自扣式叠压工艺，不需要额外的焊接或铆接固定，端盖与机身的配合采用止口定位，装配时只需要将端盖扣合到位后拧紧周边的固定螺丝即可，能有效提升产线的装配效率，降低生产过程中的不良率。实际应用中，这类电机常作为小型暖风机、桌面净化器、自动售货机出货机构、小型投影仪散热系统的动力源，运行时的转速特性匹配这类负载的恒转速运行需求，绕组的无胶结构在持续发热的工况下，不会因为胶水挥发产生异味，也更适配对空气洁净度有要求的家电、办公设备使用场景。从结构细节来看，输出轴与转子铁芯的配合采用过盈压装工艺，

　　前端轴承嵌装在冲压端盖的轴承座内，后端轴承直接固定在机身尾部的支架上，轴承位的润滑脂采用耐温型号，可适配长期连续运行的温升要求，机身侧面的绕组端部直接引出接线，不需要额外设置接线盒，整体结构紧凑，占用的安装空间更小，在空间受限的小型设备内部也能灵活布置。不同于大功率电机的复杂散热结构，该功率段的电机依靠机身叠片铁芯的表面自然散热即可满足温升要求，方形的机身结构相比圆形机壳，在设备内部安装时的防转性能更好，不需要额外设置防转销，安装支脚的位置经过对称度校核，安装后输出轴的中心高与设备传动位的中心高偏差控制在很小的范围内，能有效降低传动过程中的径向力，延长轴承与传动部件的使用寿命。在做三维结构建模时，需要重点关注安装支脚的孔位公差、

　　输出轴的轴伸尺寸公差、端盖止口与机身的配合公差，这些尺寸直接影响后续实际装配的适配性，绕组部分的建模不需要完全还原每一根导线的排布，只需要还原绕组的整体外形轮廓与触点的引出位置，即可满足整机装配干涉检查的需求，安装面的平面度要求在建模时也需要做相应标注，避免实际安装时因为安装面不平导致电机运行产生额外振动。
