罩极式异步电机YJ64-30A结构三维模型

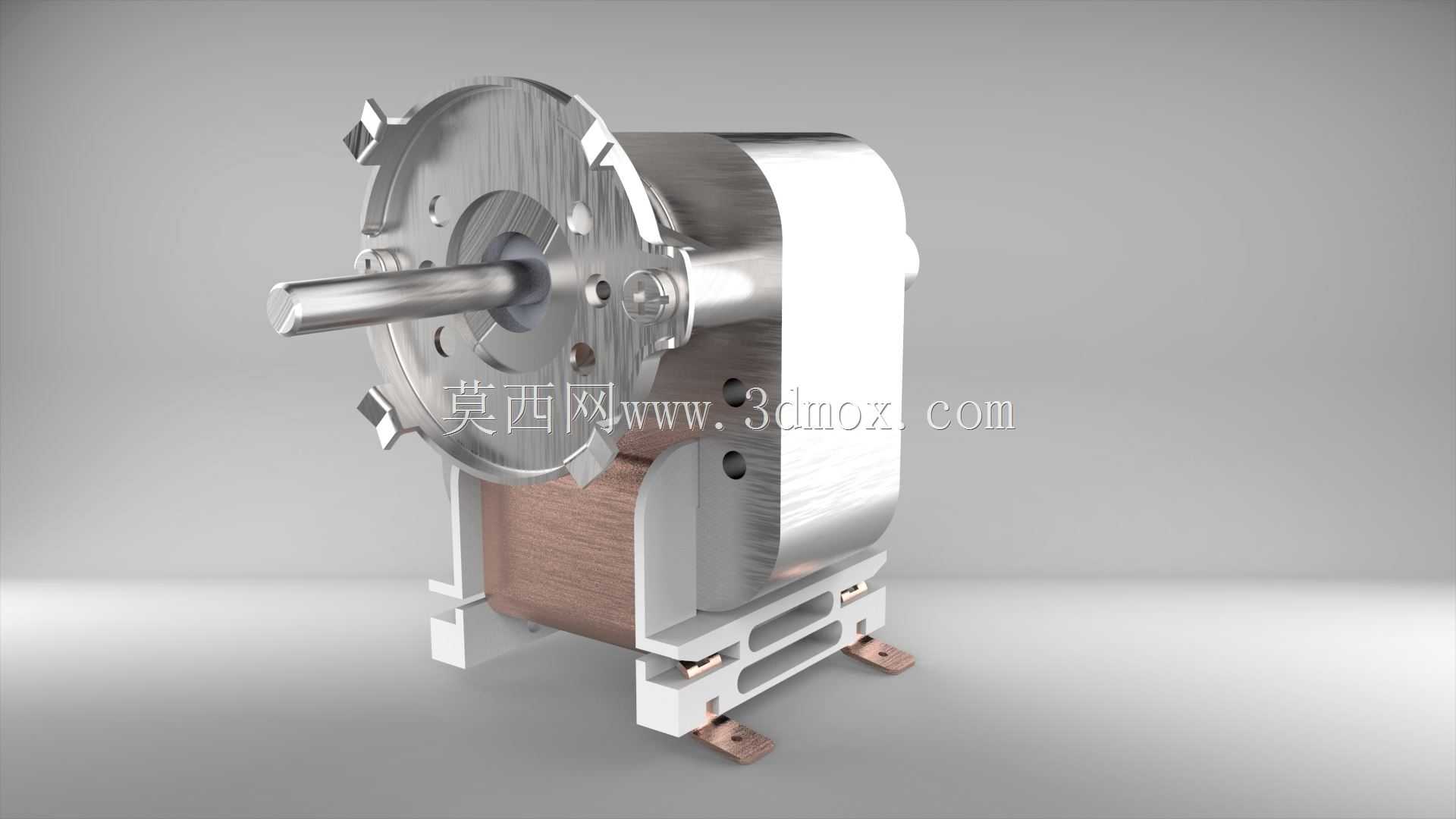

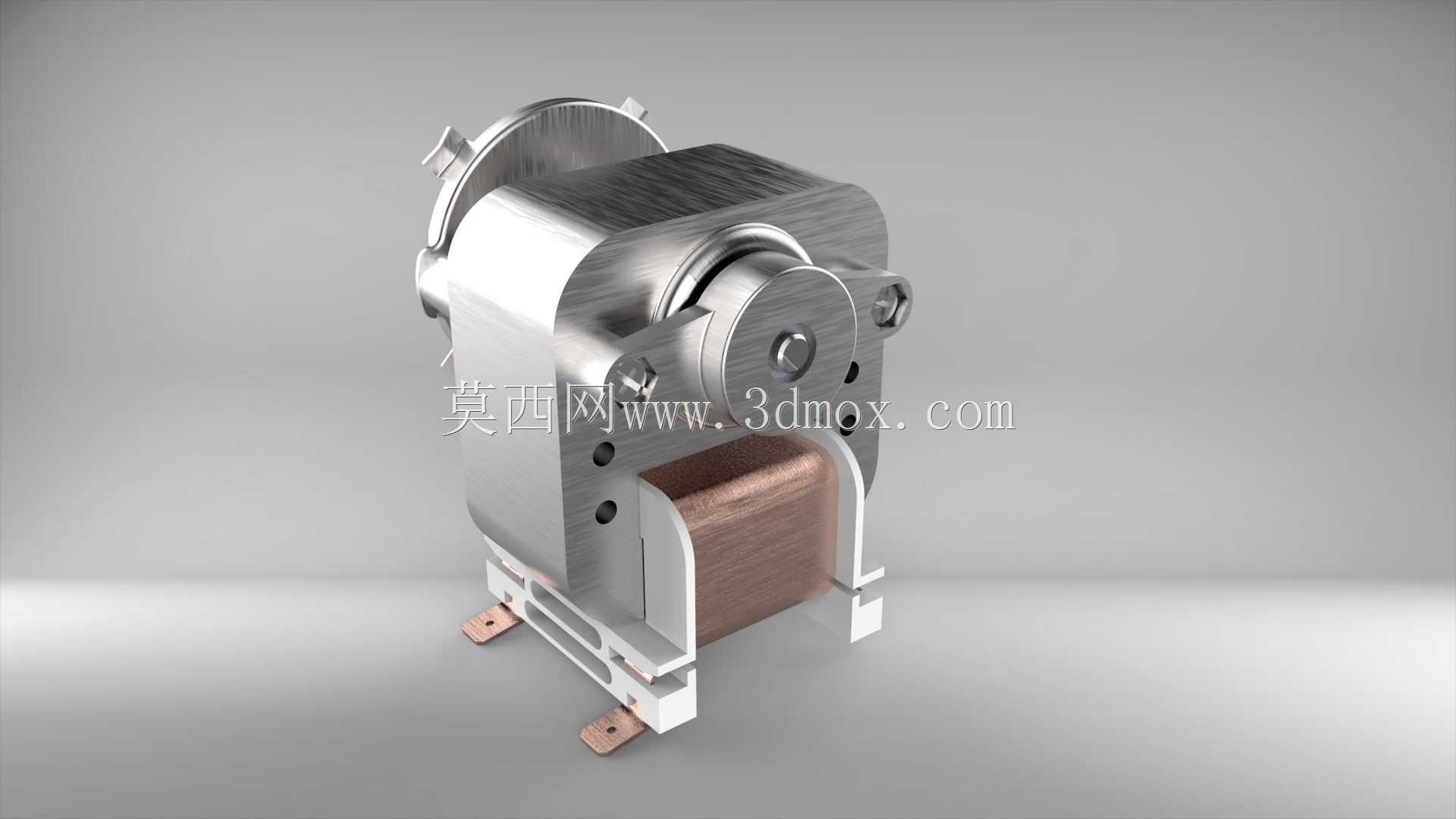

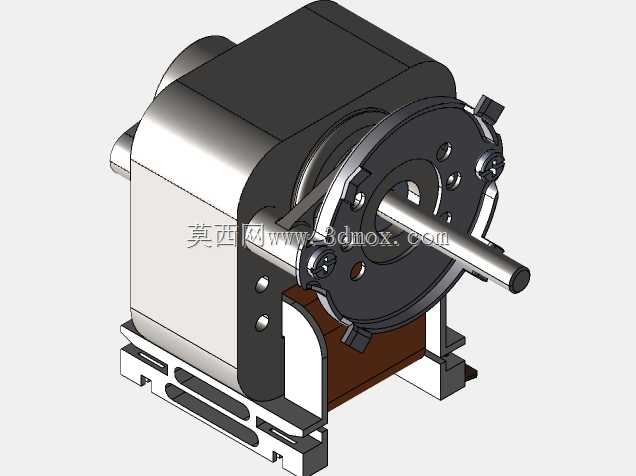

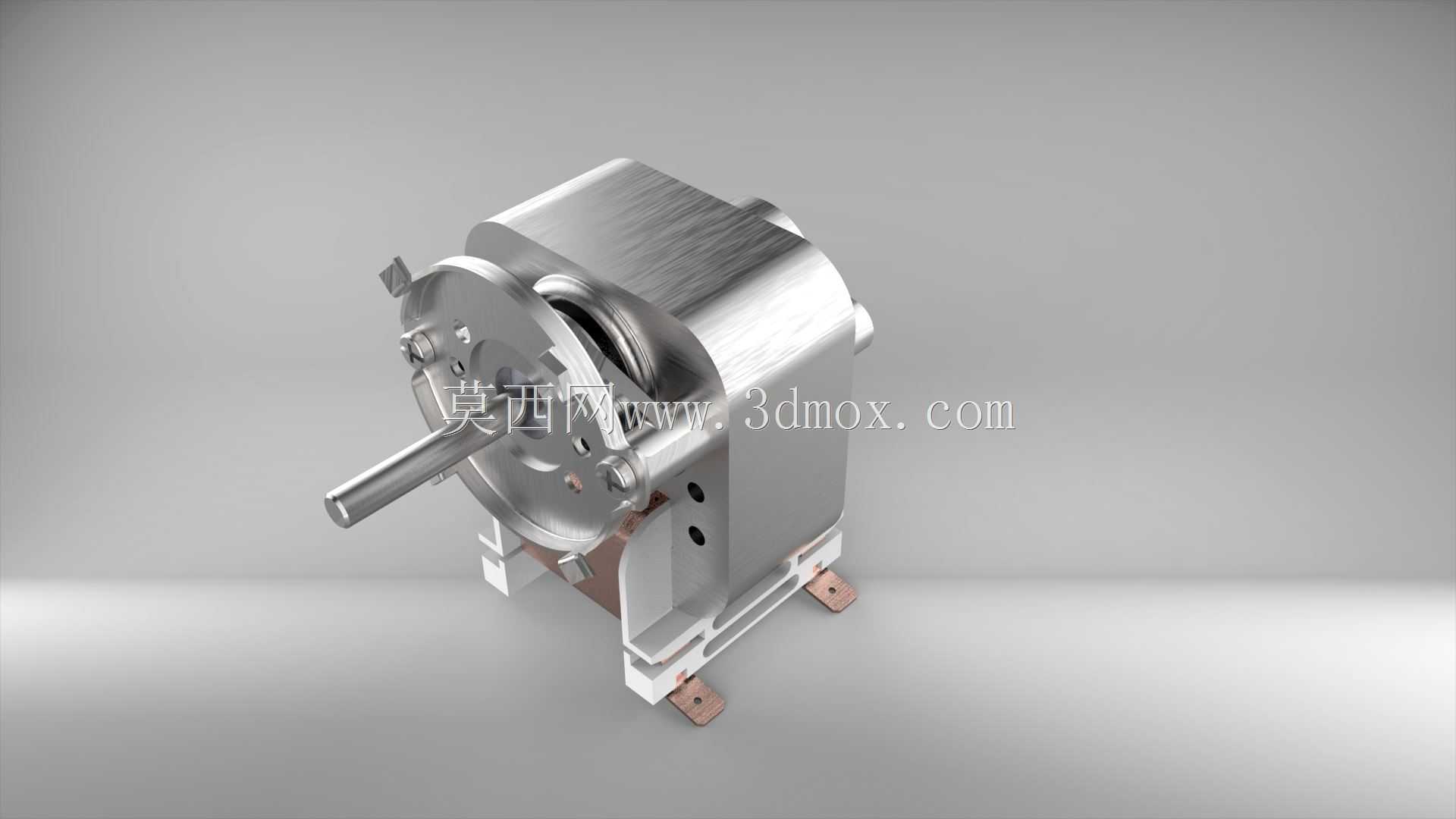

　　这款罩极式异步电机的三维结构，完整还原了小型交流动力部件的全部装配细节，从前端盖的安装定位结构、输出轴的轴伸公差配合，到定子绕组的排布、铁芯叠压结构、底部安装支架的固定位，都按照实际量产零件的尺寸关系做了1:1的建模还原，没有做简化省略，能直接用于小型家电、通风设备、精密小负载传动机构的配套选型与结构干涉校验。

　　从实际应用场景来看，这类小功率罩极电机多用于家用小电器的动力输出，比如桌面暖风机的风轮驱动、小型换气扇的动力源、微波炉转盘驱动、加湿器风机组件，还有部分工业小型仪表的散热通风驱动，因为其结构简单、运行噪音低、无启动电容、长期运行可靠性高，在小功率恒定转速的负载场景里应用非常广泛，不需要复杂的驱动电路，直接接入对应额定交流电压即可稳定运行，适合批量配套的民用消费类电器产品。

　　在功能特性上，该电机采用凸极式罩极结构，定子磁极上的短路铜环是其核心启动结构，建模时完整保留了短路环的嵌装位置、与磁极的配合间隙，能直观看到启动转矩的产生结构逻辑；输出轴采用不锈钢材质，轴端做了扁位定位结构，方便配套风轮、小齿轮等传动件的周向固定，避免负载运行时出现打滑空转；前端盖采用压铸铝合金材质，端面上的三个菱形定位凸台是与配套设备安装面板的定位结构，安装时不需要额外做定位治具，直接卡入对应安装孔位即可保证轴伸的同轴度，减少装配后的径向跳动。

　　设计思路上，这款电机的结构完全围绕小功率场景的低成本、高可靠性要求做优化，没有多余的复杂结构：定子铁芯采用自扣式叠片结构，叠装后不需要额外焊接或铆接即可保证铁芯的整体性，减少生产工序；绕组采用集中式绕线，直接绕制在磁极骨架上，绝缘骨架同时起到绕组与铁芯、端盖之间的绝缘防护作用，不需要额外加绝缘衬垫；底部的两个安装支脚采用弯折成型的镀锌钢板，通过卡扣与定子支架固定，支脚上的长条形安装孔可以适配不同孔距的安装位，降低配套设备的安装精度要求，同时支脚与定子之间的橡胶减震垫结构也在模型中做了还原，能直观看到电机运行时的震动隔离路径，避免电机震动直接传递到配套设备外壳产生共振噪音。

　　从安装边界尺寸来看，电机主体的最大外径为64mm，对应型号里的尺寸标识，轴伸直径为6mm，轴伸长度从前端盖安装面算起为18mm，前端盖安装定位面到后端盖的总长度为72mm，底部安装支脚的安装孔中心距为48mm，安装孔直径为4.2mm，适配M4的安装螺丝；输出轴的轴心线距离底部安装面的高度为32mm，选型配套时可以直接根据这个尺寸预留安装空间，不需要再额外测绘零件尺寸；端盖上的三个定位凸台的分布圆直径为52mm，凸台的厚度为2mm，配套设备的安装面板上需要开出对应位置的避让缺口，才能保证电机安装到位后端面贴合紧密，不会出现轴向窜动。

　　在结构细节上，模型还还原了电机内部的绝缘衬纸、绕组引线的出线位置、后端盖的轴承室结构，轴承采用含油滑动轴承，不需要定期加注润滑脂，适合长期免维护运行的场景，轴承室与端盖的同轴度公差在建模时按照实际量产的IT7级精度做了配合约束，能直观看到轴系的径向跳动控制范围；定子与端盖之间的配合采用止口定位，止口的配合长度为3mm，装配时可以自动找正定转子之间的气隙均匀度，避免装配不当导致的气隙不均、运行电流偏大、堵转烧毁等问题。对于做小型家电结构设计、小负载传动机构设计的工程师来说，这个完整的装配模型可以直接导入整机装配体中做干涉检查，提前验证电机周边的结构避让空间，比如引线的出线方向是否会和周边结构件冲突、轴伸长度是否足够连接负载、安装支脚的位置是否和设备内部的加强筋冲突，减少实际打样后的结构修改次数，缩短产品开发周期。同时模型的分件完全按照实际生产的装配层级做了划分，每个零件都可以单独导出做工程图，也可以用于做电机结构的教学演示，直观展示罩极式异步电机的内部构造与装配关系，帮助初学者理解这类小功率交流电机的工作原理与结构设计逻辑。
