240mm规格2500W功率缝合加热器结构设计

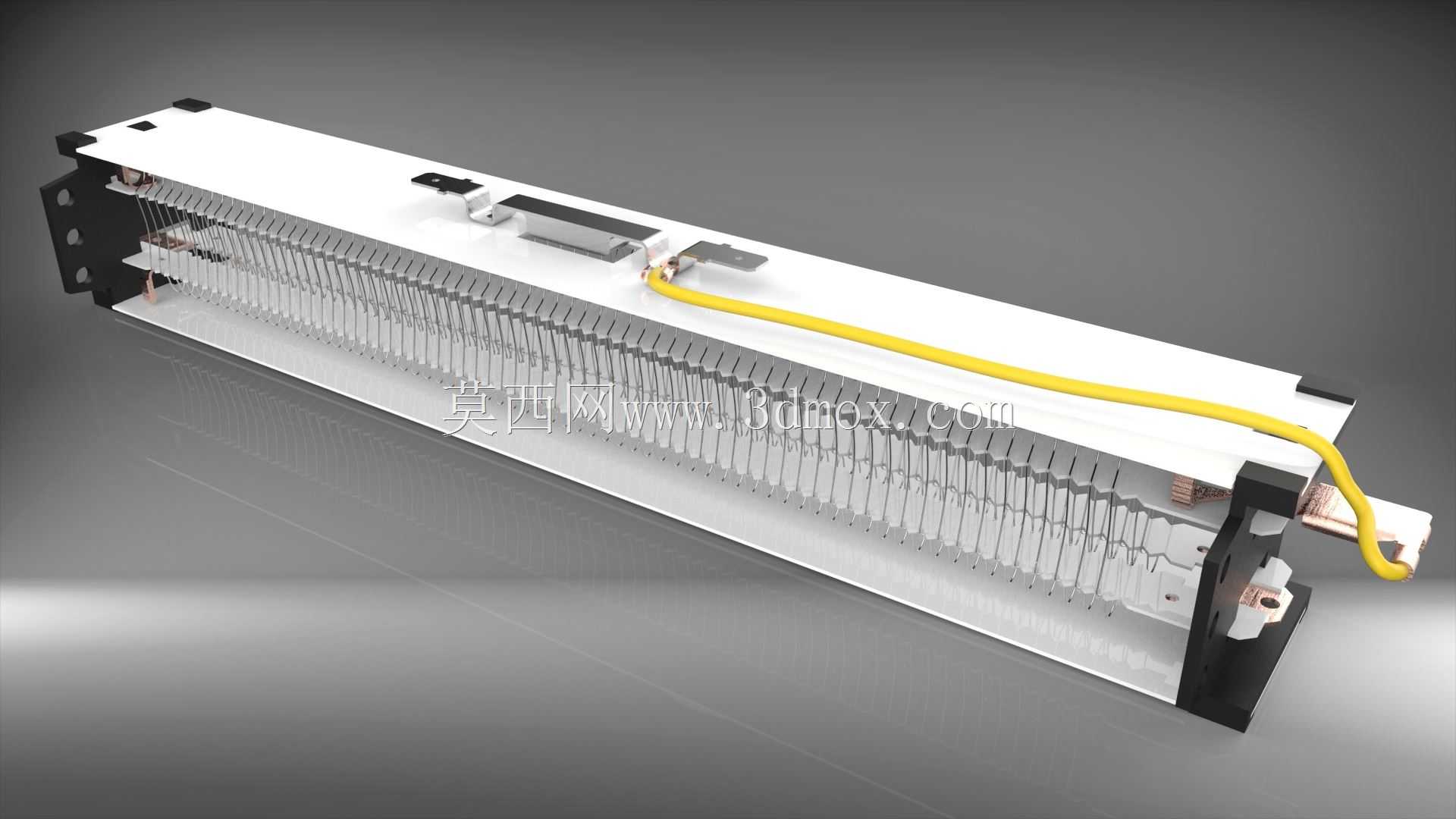

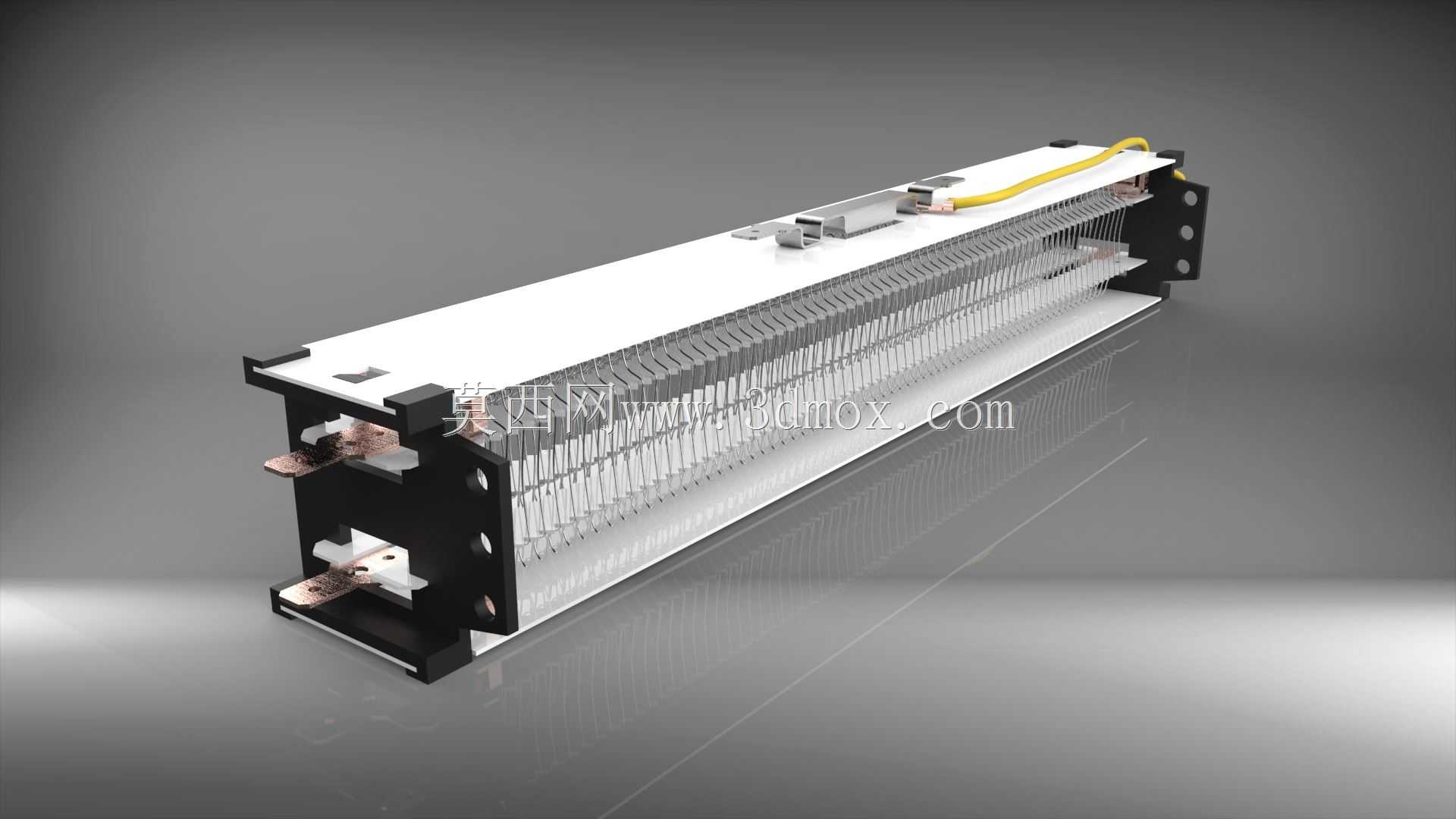

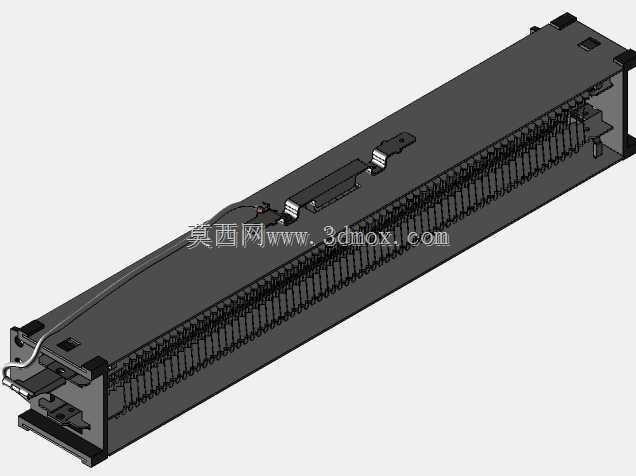

这款240mm长度规格的2500W缝合式加热器，属于空气电加热类的核心发热组件，在工业热风发生、小型风道采暖、设备腔体恒温维持、工业烘道局部补温等场景中应用广泛，尤其适配安装空间狭长、对发热均匀度有较高要求的风道结构，可直接嵌入矩形风道内作为主发热单元使用，也可多组拼接适配更大截面的通风加热需求。从结构设计逻辑来看，该加热器采用绝缘板作为承载基体，发热丝通过缝合工艺均匀排布在绝缘板两侧，这种排布方式能最大化发热丝与流通空气的接触面积，相比传统绕片式加热器，风阻更低且发热均匀性更优，能避免局部过热导致的发热丝提前老化问题。整体外形为长条形矩形结构，主体长度240mm，两端设置带安装孔的固定端板，安装时可通过端板上的孔位直接与风道侧壁或设备安装架锁付固定，安装边界清晰，不需要额外设计复杂的转接固定结构，端板同时承担了绝缘隔离与结构支撑的作用，将带电的发热组件与安装基体完全隔离，满足电气安全间隙要求。触点连接区域的结构设计上，当前模型未设置铆钉结构，实际生产应用中可根据接线工艺需求，选择压接、焊接等方式实现供电线路与发热丝引出端的可靠连接，加热元件的针头部位在建模时做了简化处理，实际加工中需要根据端子压接的尺寸要求调整针头的长度与折弯角度，保证接线后的拉拔力满足电气连接可靠性要求。加热器顶部设置的温度保护元件安装位，可根据使用需求加装过热保护温控器，当出现风机停转、风道堵塞等异常工况导致加热器本体温度超限时，可直接切断供电回路，避免发热丝超温烧毁甚至引发周边易燃部件起火的风险。黄色的高压引线沿加热器本体侧面走线，通过线卡固定在绝缘板上，避免引线长期受高温气流直吹导致绝缘层老化破损，引线的出线位置设置在端部固定端板旁，可顺着安装架的走线槽排布，不会额外占用风道的通风截面。从建模细节来看，发热丝的排布间距经过均匀化处理，每一段发热丝的长度一致，能保证各段发热功率均匀，不会出现局部电阻过大导致的发热不均问题，绝缘板上的缝合卡槽深度一致，可保证发热丝安装后不会在气流冲击下出现移位、松脱的情况，长期在高频振动的设备上使用也能保持结构稳定性。两端的金属连接片采用大接触面设计，能降低接触电阻，减少大电流工作时连接部位的发热量，避免连接点过热氧化导致的接触不良故障。
