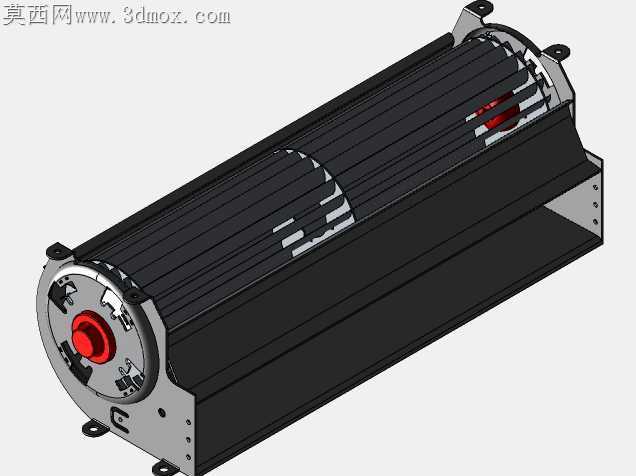

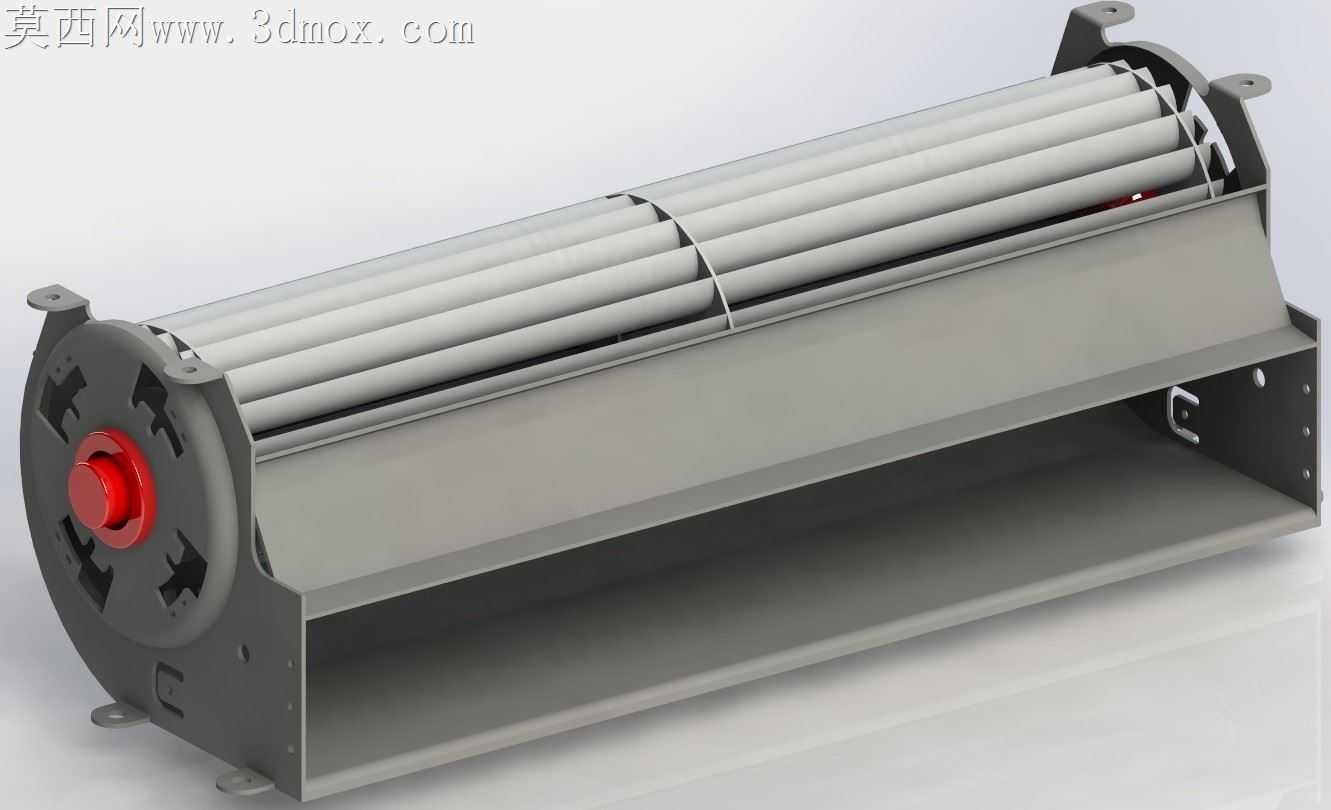

240mm规格切向风轮空气幕配套结构

常规小尺寸切向风轮在空气幕工况下，最容易出现的问题是端盖与叶轮轴的同轴度偏差，长期高速运转下轴端密封件磨损快，风轮窜动蹭到蜗壳内壁产生异响，不少现场返修的空气幕拆开后，都能看到叶轮边缘磨出的亮痕，甚至有叶片变形卡滞的情况。这套240mm规格的切向叶轮结构，在端盖连接位置做了内嵌式定位止口，止口深度刚好匹配叶轮端板的冲压翻边高度，装配时不需要反复打表找正，端板卡入止口后同轴度自然控制在0.02mm公差范围内，省去了传统结构需要配打定位销的工序，也避免了销孔间隙带来的长期运转松动问题。叶轮的多段叶片采用等距排布的箍圈固定，箍圈的位置避开了蜗壳的导流弧面区间，不会干扰出风气流的走向，同时箍圈与叶片的连接采用微过盈压装，不需要额外焊接或者粘接，压装后叶片的径向跳动量能控制在很小的范围，运转时的气流脉动噪音比无箍圈结构低3分贝左右。端盖位置的红色轴套采用耐磨改性材质，与转轴的配合间隙选了滑动配合的公差带，既不会因为间隙过大产生晃动，也不会因为间隙过小在热胀状态下抱死，轴套外侧的端盖壳体做了散热格栅缺口，运转时带动的气流能顺带带走轴端摩擦产生的热量，延长轴套的使用寿命。蜗壳的导流曲面做了微角度的倾斜处理，不是完全平直的圆弧面，靠近出风口位置的曲率缓慢收窄，能把叶轮甩出的气流平顺导向出风口，避免气流在蜗壳内部形成涡流损耗风压，两端的安装支脚做了翻边加强处理，安装孔位预留了0.5mm的调节余量，现场安装时可以微调整机的水平度，补偿安装面的平面度误差。叶片的壁厚做了差异化设计，靠近两端固定位置的壁厚略厚，中间段壁厚稍薄，既保证了整体的结构强度，不会因为风压过大产生叶片弯折，也控制了整体的转动惯量，降低电机的启动负载，启动瞬间的电流冲击更小，适配常规的空气幕驱动电机不需要额外加大功率。
