菲尼克斯四通道接触光波导连接结构

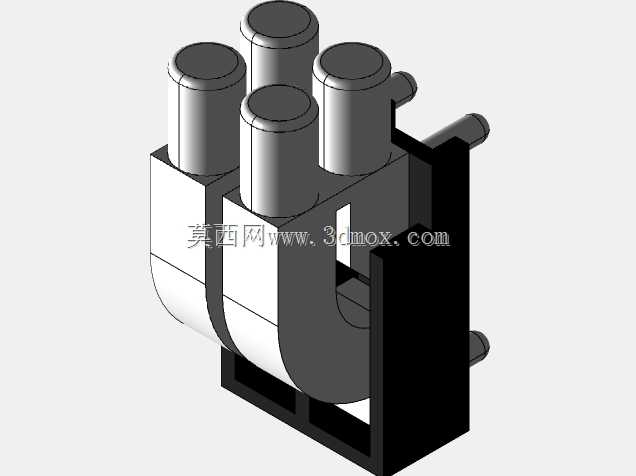

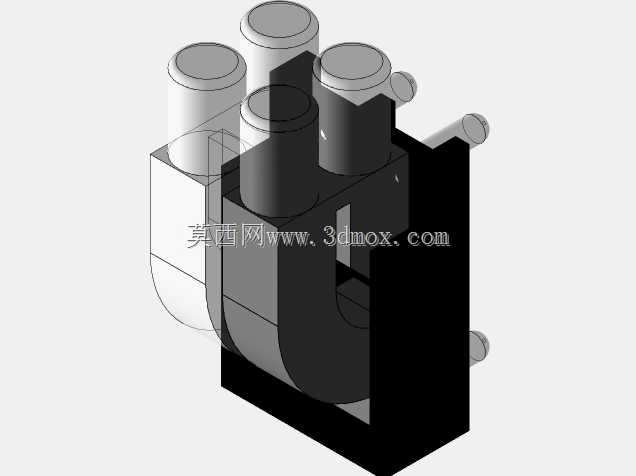

　　这款接触光波导结构主要面向工业通讯场景的光信号互联需求，常见于工业以太网、现场总线的光通讯链路中，承担多通道光信号的对接传输功能，多用于控制柜内部板卡间光通讯、分布式IO模块的光信号连接、工业交换机端口的光接触对接场景，能够在紧凑的安装空间内完成四路光信号的稳定对接，避免传统电连接在强电磁干扰环境下的信号失真问题。从结构设计来看，整体采用四路并排的圆柱形接触端布局，接触端伸出主体结构的长度经过匹配计算，能够保证对接时的插入深度符合光信号耦合要求，不会因为插入过浅导致光信号损耗过大，也不会因为插入过深造成对接端面的磨损。主体的弯折流道结构是设计的核心部分，每一路光通道都采用平滑的弧形过渡流道，没有直角弯折结构，

　　能够最大程度降低光信号在波导内部传输时的折射损耗，保证光信号传输的稳定性。侧边的定位安装结构采用凸台式卡位设计，安装时能够直接卡入对应安装基座的卡槽内，不需要额外的紧固件即可完成初步固定，安装对位时，侧边的导向结构能够自动修正安装偏差，保证四个接触端能够同时对准对接端的光口，避免单通道对位偏差导致的信号不通。底部的支撑框架采用一体化成型结构，框架的壁厚均匀，既能够为内部的波导流道提供足够的结构支撑，避免安装受力时波导结构变形影响光传输路径，也能够控制整体的重量，不会给对接的板卡造成额外的负重压力。从安装边界来看，整体结构的横向宽度适配标准工业通讯模块的安装间距，纵向高度不超过常规IO模块的顶部限高，

　　安装后不会与相邻的其他电气元件产生干涉，接触端的中心距严格匹配通用光连接器的端口间距，能够兼容同规格的标准对接接口。在实际使用中，这种多通道集成的光波导接触结构，能够替代传统的分离式光连接器，减少安装时的对接操作步骤，四路通道一次性完成对接，大幅提升柜内布线的装配效率，同时一体化的结构也减少了分离式部件的松动风险，在工业现场存在振动的工况下，依然能够保持光信号对接的稳定性，不会因为设备运行的振动导致接触端面错位。设计过程中，流道的弧度经过反复校核，既保证了光信号的全反射传输要求，也控制了整体结构的占用空间，没有因为弧形流道导致整体体积过度增大，接触端的端面采用平面设计，对接时能够与对接端的光端面紧密贴合，减少空气间隙造成的光信号反射损耗，外部的黑色遮光结构能够隔绝外部杂散光进入波导通道，避免环境光线对光信号传输造成干扰，同时也能够起到防护作用，避免灰尘、杂物附着在波导流道的外壁影响结构稳定性。
