2.5间距三回路插拔式接线端子台

　　该款插拔式接线端子主要面向工业控制柜、PLC输入输出回路、伺服驱动接线排、传感器信号转接板、电源分配模组等场景，在自动化产线电控柜内承担导线快速对接、回路分断检修、现场布线预装配的作用。现场施工时，线束端可预先在柜外完成压接与锁紧，再整体插合到PCB侧基座上，相比传统螺钉逐点锁线的方式，能大幅缩减整柜装配工时，后期设备维护时也可直接拔下端子插头，无需逐根拆线即可完成板卡更换与回路检测。

　　结构上采用插头与基座配对的两段式设计，插头侧集成弹簧式压线结构，导线剥线后直接插入进线孔即可完成夹持，内部导电件通过弹性形变抱紧线芯，抗振动松脱能力优于普通平垫螺钉压紧结构，在设备启停振动、车间行车运行扰动场景下仍能保持稳定接触压力。基座侧焊接针脚按2.5mm间距排布，三回路对应三组焊脚，焊脚采用弯折成型结构，插入PCB预留孔后波峰焊即可固定，针脚根部做加宽处理，焊接后可承受插头反复插拔带来的侧向力矩，避免焊盘起翘脱落。

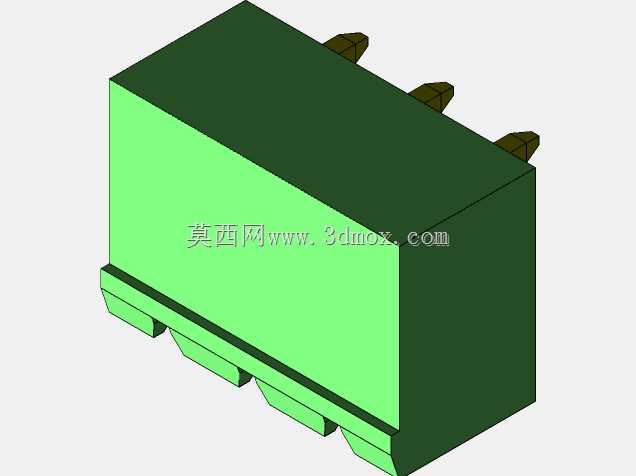

　　外形轮廓为规整长方体，主体绝缘壳体采用绿色阻燃工程塑料注塑成型，壳体侧壁做加厚筋条，插拔受力时不会发生壳体开裂变形；底部沿插接方向设置导向凸条，与插头侧的导向槽对应，插合过程中可自动校正对位，避免斜插导致插针弯折。基座底部朝向PCB的一侧设置定位凸台，装配时可先卡入PCB定位孔完成预固定，过波峰焊时不会出现浮起偏移。顶部出线侧的三个接线位独立分隔，相邻回路之间设置绝缘隔筋，防止导线毛丝外露造成相邻回路短路，爬电距离与电气间隙满足低压控制电路的绝缘要求。

　　安装边界方面，2.5mm的针位间距决定了PCB排布时相邻端子焊盘中心距需严格按2.5mm网格对齐，三回路端子整体横向占用宽度约7.5mm，加上两侧壳体余量后PCB上预留安装宽度约10mm即可；端子垂直板面的高度方向需预留足够插拔操作空间，柜内布线时端子上方不能被线槽、其他元器件遮挡，保证手指或小型螺丝刀可操作压线解锁结构。焊脚伸出PCB背面的长度控制在1.8-2.2mm区间，既保证波峰焊时焊锡充分浸润形成可靠焊点，又不会因针脚过长导致背面焊点触碰柜内安装板造成短路。

　　建模过程中需重点还原几处配合特征：一是插头与基座的插接卡扣，插头插入到位后卡扣自动卡入基座侧壁的卡槽，产生明显到位手感，防止使用过程中受拉力意外脱开，拆解时按压卡扣即可拔出；二是接线孔内部的弹片结构，弹片采用铜合金冲压成型，建模时需体现弹片的倾斜角度与压线刀口，保证导线插入后只能向内推进，反向拉动时弹片刀口会卡紧线芯实现防脱；三是基座底部的防呆结构，端子一侧设置不对称定位凸块，反向无法插入PCB，从根源上避免装配方向错误。

　　导电件全部采用铜合金基材，表面做镀锡处理，既降低接触电阻，又避免铜材氧化导致接触不良，额定承载能力适配常规0.5-1.5平方毫米的多股控制导线，可满足绝大多数低压信号、小功率动力回路的接线需求。壳体材料阻燃等级达到UL94-V0，柜内出现局部过载发热时不会引燃壳体，符合电控设备的安全规范。这类端子在成套电控设备中属于标准化基础连接件，三维建模时完整保留插接配合、焊脚位置、安装定位特征，可直接导入PCB布局软件完成元器件封装匹配，结构设计人员在进行电控柜3D布局时，也可直接调用该模型核对安装空间、走线间隙，提前规避元器件干涉、操作空间不足等装配问题。
