四针板对板连接器结构设计方案

这款四针连接器的结构设计，核心围绕板载垂直互联场景的实际装配需求展开，日常多用于工控板卡内部信号传输、小型智能设备主板与功能子板的电源及信号对接场景，在消费电子、工业控制模块、小型传感单元的板间连接环节都有广泛适配空间。从实际使用逻辑来看，这类连接器需要同时兼顾插接对位的便利性、长期使用的接触可靠性，以及板端焊接后的结构强度，设计阶段首先要平衡插合保持力与插拔操作的手感，避免出现插接过紧导致装配效率低下，或是保持力不足引发使用过程中松脱断连的问题。

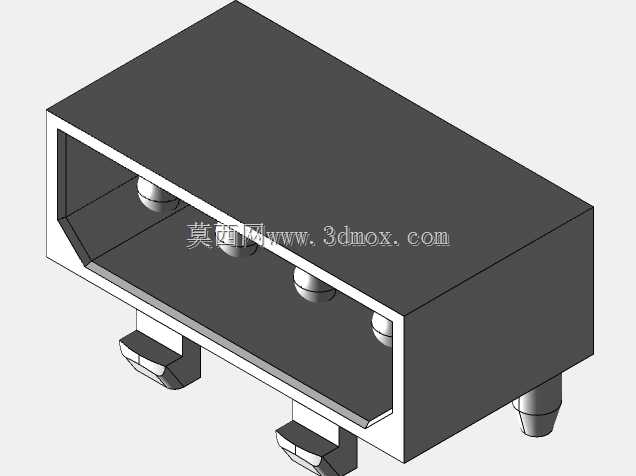

外形结构上，主体采用绝缘塑壳作为基座，内部嵌装四根圆形接触插针，插针在塑壳内部做防退结构设计，避免插拔过程中插针出现轴向窜动，塑壳外侧设置的两个带卡扣的固定脚，是针对PCB板插装后的定位需求设计，插装时固定脚穿过PCB对应安装孔后，卡扣结构卡在PCB板面，既能在波峰焊工序前完成连接器的预固定，防止过炉时出现偏移，也能在后续使用过程中分担插针的受力，避免反复插拔导致焊盘脱落。塑壳尾部的定位柱，主要用于装配时的对位引导，插装过程中定位柱先进入PCB对应的定位孔，确保插针对准焊盘孔，减少装配时的对位调整时间，也能避免插针偏斜导致的焊盘损伤。

接触端的设计上，插针接触部位采用球面端头处理，插合过程中可以减少对对接端接触件的刮擦磨损，延长连接器的插拔使用寿命，塑壳内部的插针排布做了等间距设计，相邻插针之间的绝缘隔筋厚度满足电气间隙要求，能够避免相邻针脚之间出现高压击穿、信号串扰的问题。安装边界方面，塑壳主体的外轮廓尺寸适配常规板载安装的空间预留要求，固定脚与定位柱的位置公差控制在板级装配的通用公差范围内，可直接适配多数常规板卡的安装孔位设计，不需要额外做定制化的孔位调整。塑壳的开口端做了导向倒角设计，对接时公端插头可以顺着倒角滑入插接位，即使存在小范围的对位偏差也能顺利完成插合，降低产线装配的操作难度。

从结构可靠性角度考虑，塑壳的壁厚设计兼顾了绝缘强度与成型工艺性，既不会因为壁厚过薄导致注塑成型时出现缺胶、变形问题，也不会因为壁厚过大占用过多板上安装空间，插针与塑壳的结合部位做了滚花处理，增强塑壳与插针之间的结合力，避免长期使用后插针出现松动扭转，影响接触可靠性。
