菲尼克斯双路接触式光波导连接器

　　这套三维结构对应的是工业通讯链路里常用的菲尼克斯接触式光波导部件，日常在控制柜内PLC机架扩展、分布式IO模块光信号桥接、伺服驱动光纤组网以及楼宇自动化背板互联场景中出现频率很高。它并不是普通的铜质接线端子，核心作用是在相邻两块电路板或者两个插拔模块之间完成短距离光信号的低损耗对接，把发射端发出的光信号约束在导光通道内，精准耦合到接收端光电器件上，避免设备内部电磁干扰对高速通讯信号造成影响。

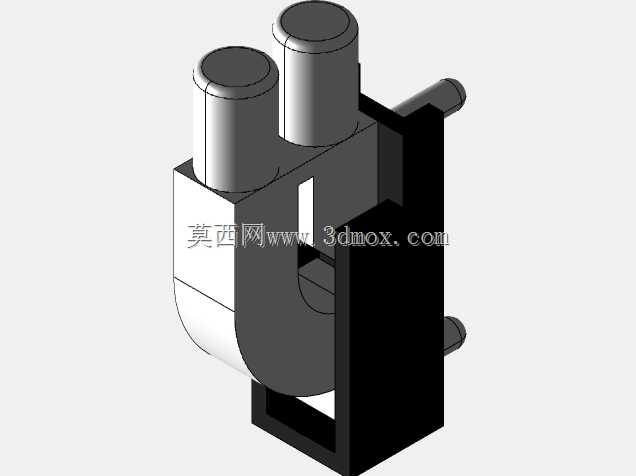

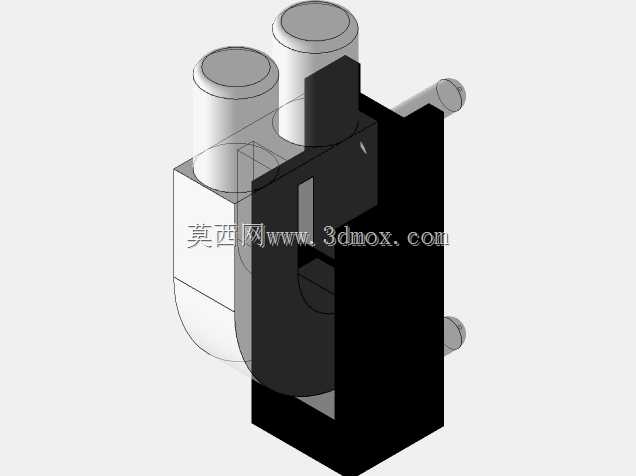

　　从整机布局来看，部件采用双圆柱导光通道并排布置的结构，两根圆柱形导光体从主体基座上方垂直伸出，对应板端两个光收发点位，通道中心距按照标准2.54mm间距体系匹配，和常规排针排母的栅格完全对齐，这也是型号里2x间距参数的实际工程含义。基座主体做了L型卡扣式外形，黑色部分为遮光与定位结构，一方面把两根导光柱完全包裹在遮光仓内，杜绝环境杂散光进入导光通路造成信号误判，另一方面侧面伸出的两个圆柱定位销，在模块插合时先于导光端面进入板端定位孔，提前修正装配公差，保证导光端面和板端光器件的同轴度。

　　设计思路上优先考虑了柜内密集布线的插拔容错：基座外侧的弹性卡爪在模块推入机架卡槽时会产生预紧力，把整个光波导件牢牢压在PCB安装面上，不会因为设备运行振动出现松退；导光柱伸出基座顶面的高度经过匹配计算，当对插模块合装到位后，导光端面和对面光器件的间隙控制在零点几毫米量级，既不会因为顶死造成导光体端面刮伤，也不会因为间隙过大出现光信号泄漏衰减。基座底部的轮廓做了避空缺口，刚好让位PCB上对应的贴片元件高度，安装时不需要在电路板上额外开大尺寸开孔，仅靠两个定位销和卡爪就能完成固定，兼容波峰焊和回流焊后的板级装配工序。

　　安装边界方面，该部件整体占用板面宽度和常规2Pin接线端子相当，高度方向从PCB板面到导光柱顶端的尺寸适配标准模块内部的层间间距，侧面伸出的定位销总长远小于卡爪的弹性行程，装配时工人不需要额外工具，对准板端孔位直接按压就能听到卡扣到位的声响。维护场景下如果需要更换光导部件，用一字工具轻撬卡爪侧面的解锁凸台就能整体拔出，不会在PCB上残留卡扣碎屑。和传统光纤跳线相比，这种板载接触光波导不需要现场研磨端面、不需要布置柔性光纤走线，在密闭的模块内部把光通路做成刚性预制件，出厂前就完成了光路对准，现场装配只需要完成机械卡扣固定，大幅降低了成套设备的光通讯装配门槛，也避免了柜内光纤被拉扯弯折带来的断纤风险，特别适合振动工况下的工业通讯设备长期运行使用。
