小轮车25齿镂空传动链轮结构

　　该链轮结构面向小轮车骑行与特技动作场景，主要承担脚踏曲柄到链条之间的动力传递任务。与普通通勤车齿盘相比，BMX使用环境更强调冲击承载、侧向剐蹭耐受、轻量化反馈以及踩踏时的直接感，因此齿盘在轮廓、辐条布置、中心安装区和齿形过渡上都需要围绕短时间高扭矩输入来考虑。模型整体采用单片式盘状结构，外缘均布25个啮合齿，齿顶与齿根之间形成适合标准自行车链条进入和退出的节距轮廓。链轮工作时，链条滚子依次落入齿谷，齿侧面承受拉曳载荷；在起跳、落地、急踩或滑台动作中，载荷并非稳定单向输出，而是伴随瞬时冲击、链条抖动和偏载，因此齿根圆角、盘体连接宽度以及外缘刚性都不能只按静态传动来估算。

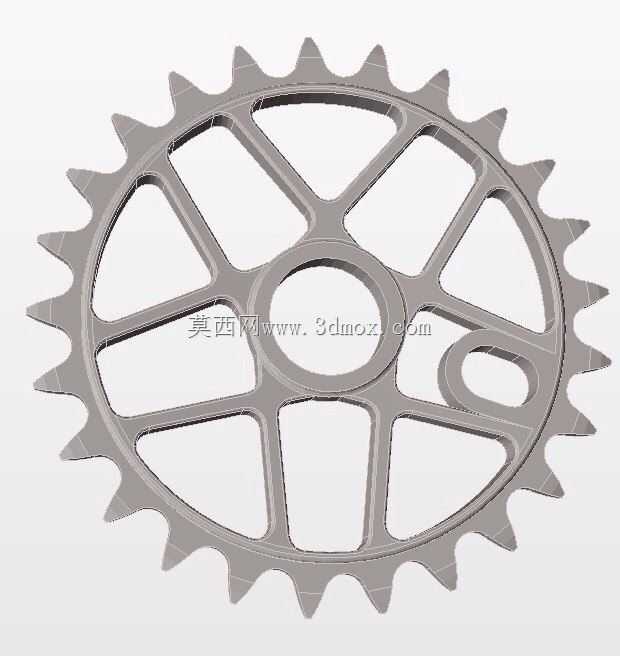

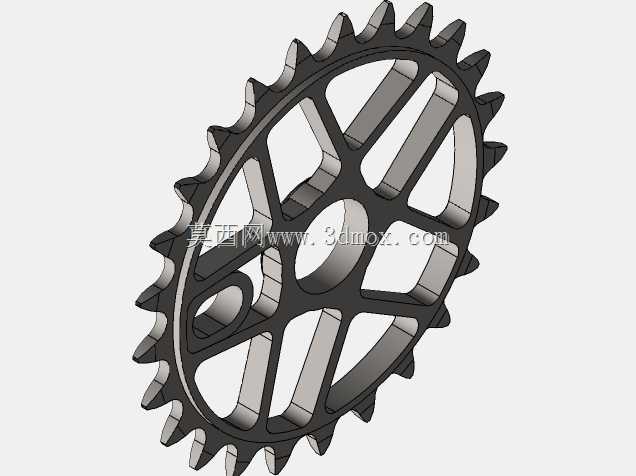

　　外形上，盘体没有采用封闭钣金圆盘，而是使用多组放射状加强肋形成大面积镂空。镂空窗口沿圆周分布，相邻肋条在中心轮毂与外缘齿圈之间传递扭矩，既减少材料堆积，也降低泥污、沙土在齿盘内侧积存的概率。对BMX而言，齿盘经常暴露在车架前方，骑手做杆上动作或转把时，鞋、护具、地面障碍物都可能接触盘体；开放窗口可以让异物更快脱离，避免泥沙卡在链条与齿面之间。肋条并非等宽直梁，而是在靠近中心和靠近齿圈的位置逐渐加宽，使应力从齿根向轮毂传递时有连续过渡，减少截面突变造成的局部薄弱。窗口边缘保留圆滑过渡，避免尖角在冲击载荷下成为裂纹起始点。

　　中心区域设置环形安装座，用于与曲柄侧的驱动轴或转接结构配合。中心孔周边形成较厚的同轴环带，可承担踩踏扭矩和侧向弯曲；环带外侧通过放射肋与齿圈相连，形成类似轻量化轮辐的受力骨架。盘体一侧还保留异形开孔与局部凸台轮廓，这类结构在实际产品中可对应减重孔、装配避让或品牌造型区域。建模时需要特别关注中心孔、齿圈节圆和外轮廓的同轴关系，若中心基准与齿形节圆偏差过大，链条在高速转动中会出现周期性松紧变化，表现为跳齿、噪声增大或曲柄转动卡顿。

　　齿形设计以链条啮合可靠性为核心。链轮齿顶需要具备引导链条进入的导入斜面，齿谷半径应与链条滚子接触状态匹配，齿侧工作面在传递拉力时保持足够接触面积。25齿规格属于较小齿数组，单齿承担的啮合频次更高，链条绕入绕出时的多边形效应也更明显，因此齿根附近不能过度削薄。外缘齿圈保留连续环带，使每个齿根部都能获得周向支撑；若只做孤立齿片而缺少环向连接，急踩时齿根容易产生弯曲变形。齿尖外形则兼顾防剐蹭，在链条轻微偏斜或落地回链时，较圆滑的齿顶更容易让链条重新回到啮合位置。

　　安装边界方面，这类齿盘通常布置在BMX车架中轴外侧、曲柄臂与链条运行线之间。设计时需确认中心安装孔直径、配合面厚度、螺栓或花键转接空间，以及齿盘相对车架后叉的侧向距离。齿盘外径由齿数和链条节距共同决定，25齿结构在保证通过性的同时可提供较直接的传动比，适合骑手依靠爆发力完成起步、抬轮和跳跃。盘体背面与曲柄、垫圈、锁紧件之间要留出明确间隙，正面则需避免鞋底面在踩踏过程中过度卡入镂空窗口。肋条宽度和窗口大小需要平衡：窗口过大虽然减重明显，但脚面接触时可能产生夹持风险；窗口过小则失去排泥和轻量化意义。

　　从三维结构处理角度看，建模应先建立链条节圆、齿根圆、齿顶圆和中心安装基准，再按圆周阵列生成齿形，随后绘制放射肋与镂空窗口。齿根圆角、肋板转折、中心环带厚度应保持实体连续，装配面上的同轴度和端面平面度需要重点检查。该结构适合用于小轮车传动系统方案校核、齿盘外观结构评审、曲柄安装空间确认以及骑行装备零部件展示，也可作为轻量化单片链轮在冲击载荷下进行结构优化的参考对象。
