焊接式锥形管路转接适配构件

　　这款锥形转接构件的核心使用场景集中在需要刚性管路对接、焊接固定的通讯配套管路系统中，常见于小型通讯设备周边的气路、油路或者防护管路的衔接位置，区别于常规快插接头依靠密封圈和卡箍锁紧的装配逻辑，该构件采用全焊接固定的安装形式，装配完成后不存在可拆卸的活动密封面，长期运行下不会出现接头松动、密封件老化渗漏的问题，非常适合布置在设备内部后期无需频繁拆解、对管路连接可靠性要求较高的工位。

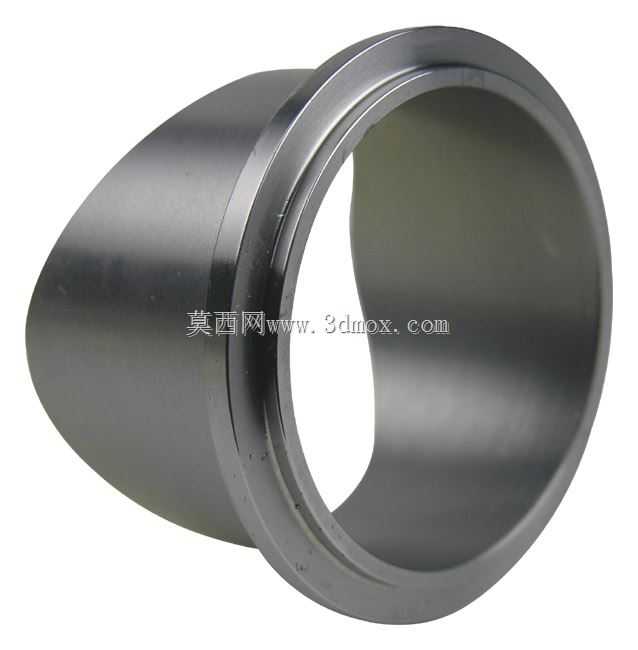

　　从实际功能角度来看，构件一端为尖锥收束结构，另一端为带加厚环边的大口径敞口，锥段可以顺畅对接小口径管路，大口径端的环边既可以作为焊接时的定位贴合面，也能在焊接完成后承担接口处的结构加强作用，避免焊缝位置直接承受管路弯折、振动带来的应力集中。敞口内侧预留了足够的插接深度，对接外管时可以先将管件插入内腔完成预定位，不需要额外工装夹持就能保证两段管路的同轴度，现场焊接作业时操作门槛更低，焊后接口的形位公差更容易控制。

　　设计思路上完全围绕焊接工艺的实际需求展开：整体采用回转体对称结构，所有型面均为车削加工可成型的曲面与圆柱面，没有复杂的异形凸起或者薄壁死角，加工时棒料一次装夹即可完成内外型面的车削，不需要二次铣削工序，加工成本低且成品的壁厚均匀性容易保证。外壁的环形凸台并非装饰结构，它的位置恰好对应焊接热影响区的外侧，凸台增加了该位置的材料厚度，焊接时热量传导到此处不会造成管壁烧穿，同时焊后冷却过程中凸台可以抵消部分焊接变形，让敞口端的圆度保持在设计允许范围内。锥段的壁厚从大端到小端做了平缓的过渡，没有出现壁厚突变的台阶，流体从大口径端流向锥段或者反向流动时，内壁流道全程顺滑，不存在介质滞留的死角，既可以用于气体管路的导流，也能适配部分有洁净要求的液体管路场景。

　　安装边界方面，构件整体轴向长度适配紧凑的设备内部安装空间，大口径端的外圆直径作为主要的安装限位尺寸，装配时大端端面与对接管路的端面完全贴合，环边外侧预留的焊接坡口空间可以容纳角焊缝或者对接焊缝，焊脚高度不会超出构件的最大外轮廓，不会和周边相邻的设备钣金、线束产生干涉。锥段的小端外径匹配对应规格的外接小管，小管套入锥段外侧或者插入锥段内孔后，环缝位置同样预留了足够的焊接操作空间，使用常规氩弧焊设备即可完成全周焊接，不需要特殊的专用焊具。

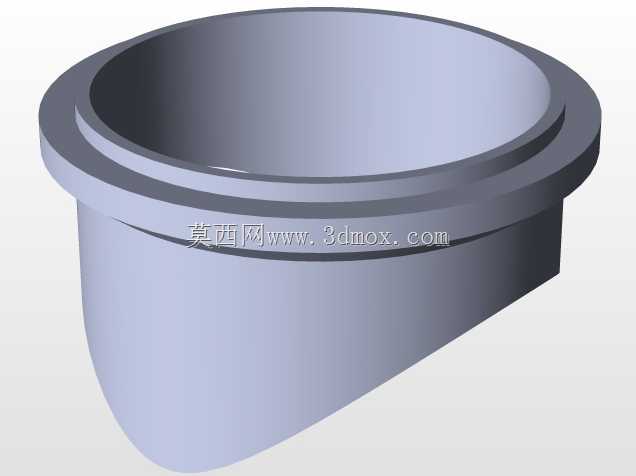

　　在通讯类设备的实际配套中，这类转接件往往布置在设备机架的内部走线、走管区域，周边空间狭窄，无法容纳 bulky 的法兰接头或者多组件组合式接头，单一整体式的回转构件占用空间最小，焊接完成后整体结构和管路融为一体，抗振动性能远优于螺纹连接的接头，设备在运输、长期运行过程中经历持续振动也不会出现接口松脱的问题。建模过程中所有回转轮廓均按照实际车削加工的工艺尺寸绘制，内壁的过渡圆角、端部的焊接坡口都做了完整还原，结构工程师在做管路布局时可以直接调取该构件完成装配校验，提前核对管路走向、焊缝位置和周边零部件的间隙，避免现场装配时才发现焊接操作空间不足、接口对接错位的问题。锥面的角度设计兼顾了导流顺滑性和结构强度，锥角没有采用过陡的数值，既保证流道收缩过渡平缓，也避免锥段壁过薄导致焊接时变形，整个构件没有多余的冗余结构，每一处型面变化都对应加工、装配或者使用阶段的实际需求。
