日产R200差速器衬套限位隔套组件

　　这套零件围绕日产R200后差速器在底盘安装位的定位需求展开，实际装车场景对应后驱平台差速器壳体与副车架安装座之间的配合区域。后差速器在车辆急加速、换挡冲击以及弯道扭矩转移时，会承受多方向的交变载荷，原厂橡胶衬套长期使用后容易出现蠕变、开裂，导致差速器位置发生微量窜动，动力传递出现虚位，急起步时底盘伴随异响，大马力改装工况下这种位移会被进一步放大。这套硬质衬套替换件的核心作用，就是把差速器安装点的浮动间隙控制在极小范围，让扭矩输出路径更直接，消除橡胶形变带来的动力迟滞。

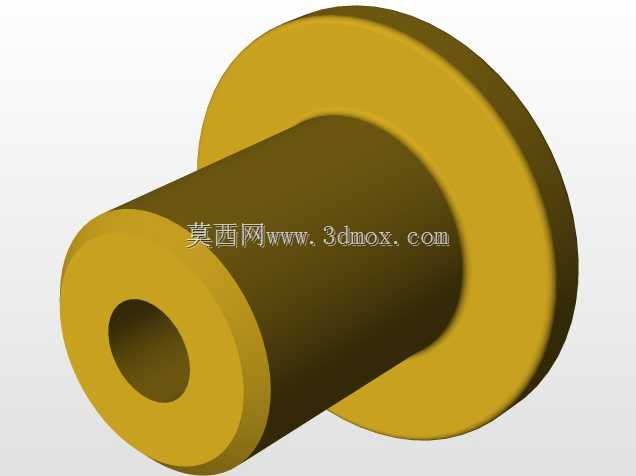

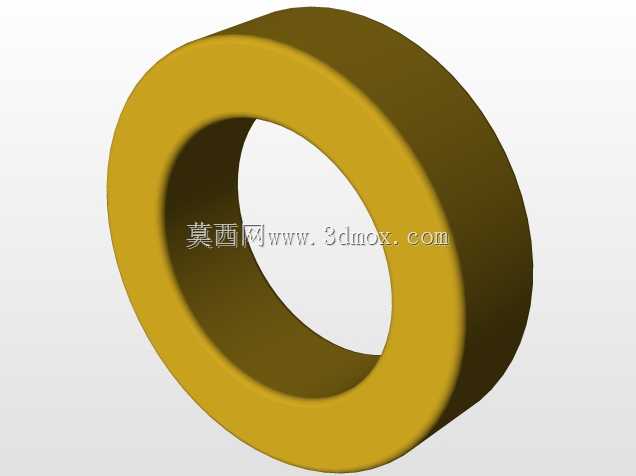

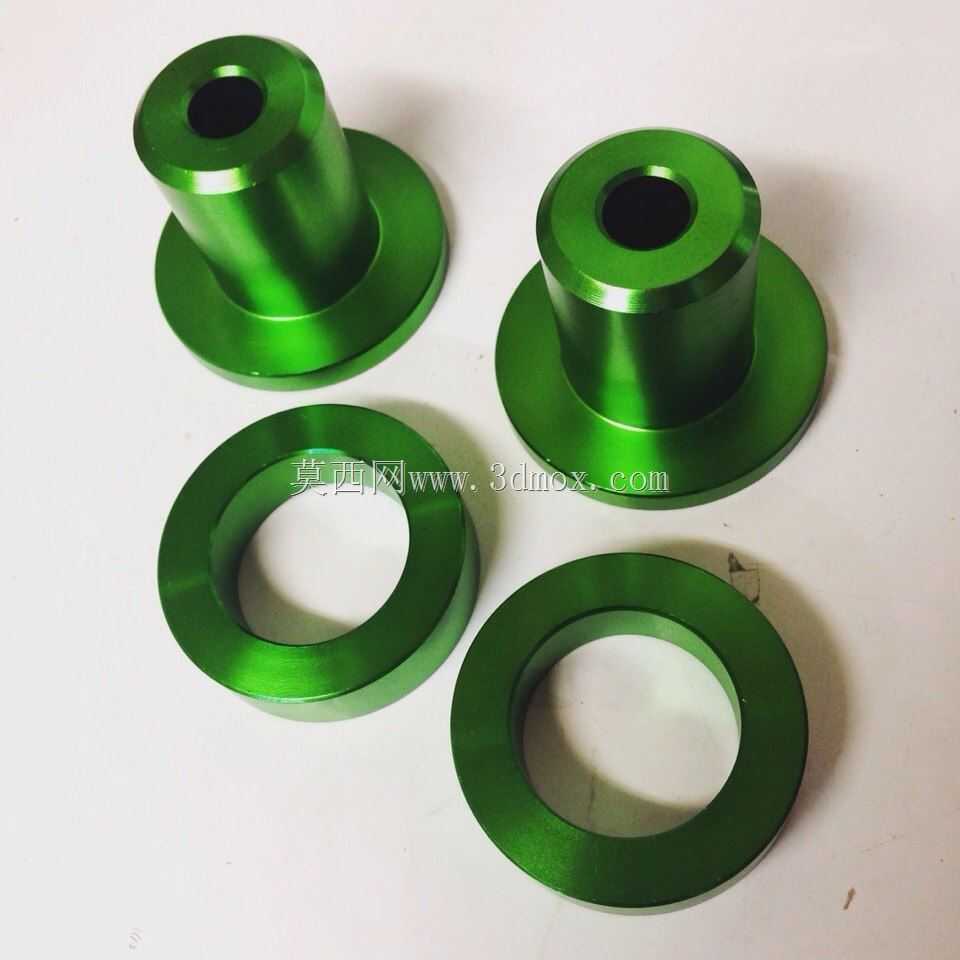

　　整套组件分为两类零件：两件带中心通孔的阶梯轴套，以及两件平置环形隔圈。阶梯衬套的大直径法兰盘端面直接贴合差速器壳体的安装凸台，小直径圆柱段穿过壳体安装孔后，伸入副车架对应的安装支座孔内，环形隔圈套在衬套圆柱段外侧，垫在副车架支座端面与法兰台阶之间，轴向锁紧后，隔圈的两个端面分别顶住两个安装结合面，既限制衬套的轴向窜动，也避免金属安装面直接硬接触出现压痕。

　　建模过程中首先要核对R200差速器壳体安装孔的实际孔径，衬套圆柱段外径与安装孔采用过渡配合，保证压入后同轴度，法兰盘的外径要大于壳体安装孔的沉台直径，形成可靠的轴向限位面。中心通孔的尺寸需要匹配贯穿安装的固定螺栓直径，孔壁与螺栓杆部保留合理间隙，避免锁紧时螺栓与衬套发生干涉。衬套总高度要严格对应原厂安装位的两个结合面间距，尺寸过长会导致螺栓锁紧后安装面压合不实，过短则会出现轴向间隙，锁紧后仍有晃动量。环形隔圈的内径略大于衬套圆柱段外径，方便装配时快速套入，外径与法兰盘直径保持一致，受力时接触面压强分布均匀，不会出现局部应力集中。

　　零件外形全部采用回转体结构，车削加工即可完成全部成型工序，阳极氧化表面处理形成的硬质氧化层既提升了铝合金表面的耐磨性，也能在长期底盘泥水侵蚀环境下避免锈蚀。衬套法兰与圆柱段的衔接位置做了小半径圆角过渡，避免车削加工后应力集中，在交变载荷下出现根部断裂风险。装配时先将两件阶梯衬套分别压入差速器壳体两侧的安装孔，再把环形隔圈套在伸出的圆柱段上，整体吊装差速器进入副车架安装位，穿入固定螺栓后按规定扭矩对角锁紧，衬套的刚性支撑会把差速器牢牢固定在预设位置，相比原厂橡胶衬套，动力传递的响应速度明显提升，底盘在大扭矩输出时的整体感更强。建模时所有回转面的同轴度、端面垂直度都按照车削加工的实际公差设定，法兰端面与隔圈贴合面的平面度要求控制在合理范围，保证锁紧后整个接触面受力均匀，不会出现偏载导致的局部磨损。
