日产天际线铝合金后副车架衬套

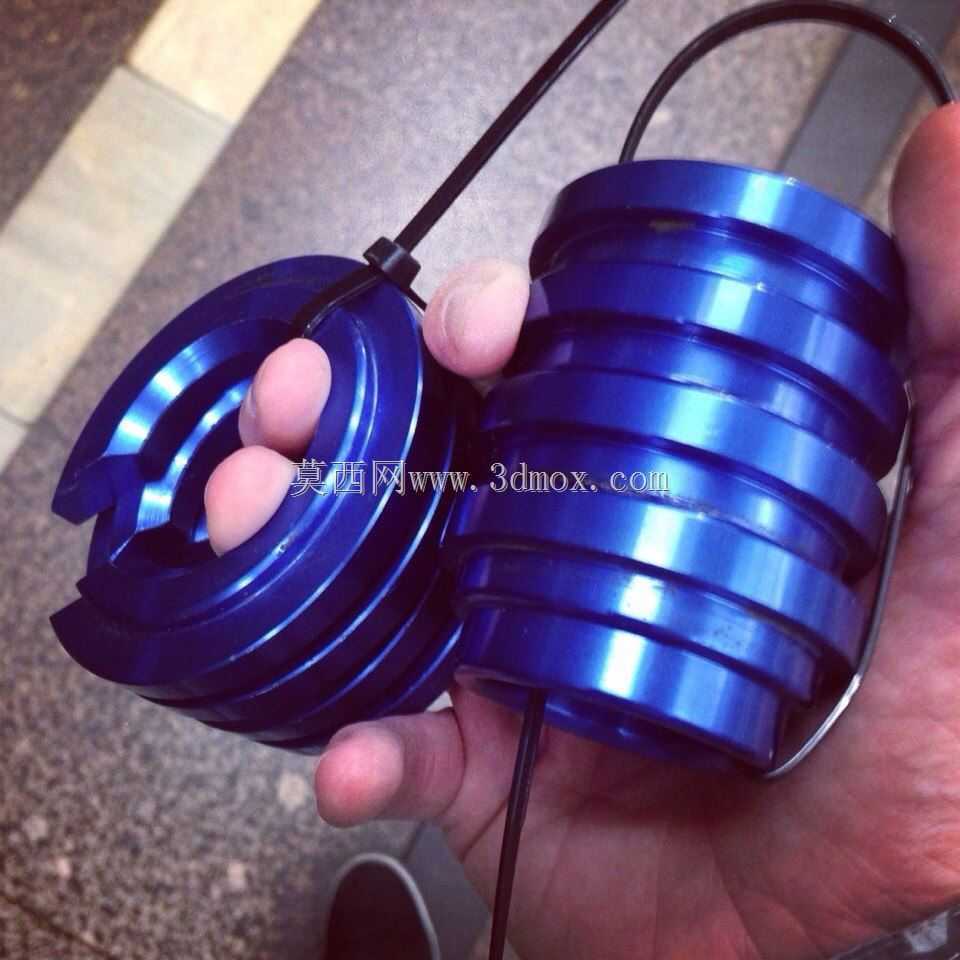

　　这套蓝色阳极氧化铝合金件面向日产天际线R32、R33、R34后副车架与车身连接区域，属于底盘强化和定位修正类零件。后副车架在整车上承担多连杆后悬挂、差速器及部分传动载荷的中转作用，原厂橡胶衬套在长期使用后会出现压缩变形、扭转迟滞和定位漂移，尤其在大马力后驱车型频繁起步、弯道侧向载荷和制动俯仰叠加时，后轮几何参数容易偏离设计值。该零件通过更刚性的连接结构，减少副车架相对车身的微量位移，使悬挂控制臂的运动轨迹更接近理论设计。

　　从使用场景看，这类结构并不只服务于赛道改装。街车在更换避震、调整四轮定位、修复老车底盘松旷时，也会遇到副车架安装孔位与衬套同轴度不足的问题。硬质铝合金件可以把车身底板安装座、副车架套管和紧固件之间的间隙控制在较小范围内，避免橡胶件在交变载荷下产生吸能滞后。需要注意的是，刚性提升会把更多路噪和冲击直接传递到车身，因此设计时不能简单把孔填满，而要保留衬套压装、错位补偿和拆装维护的边界。

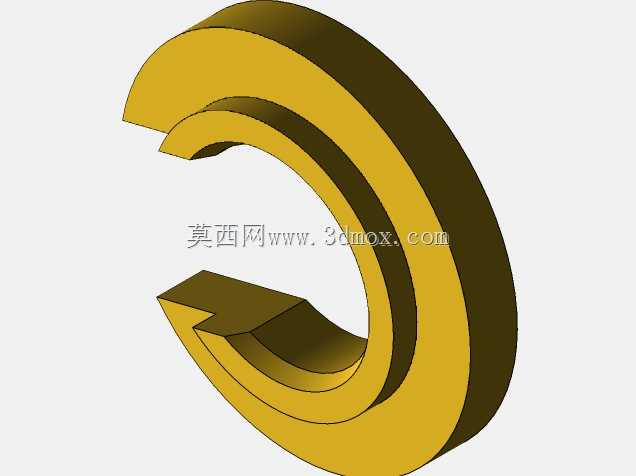

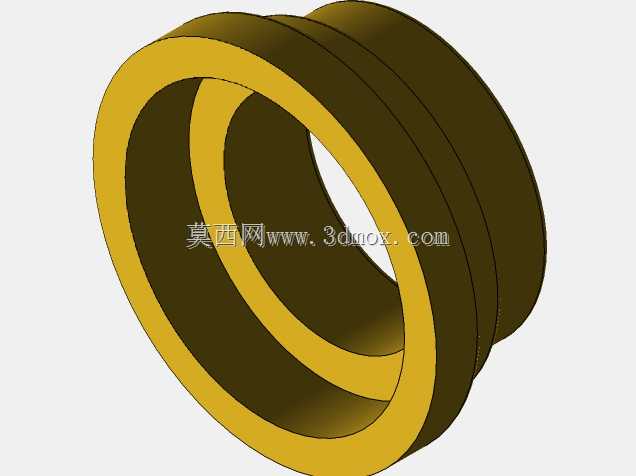

　　结构上，零件采用带阶梯环槽的圆柱主体，外圈多层环形台阶既可以作为压装限位，也能与副车架套管端面形成明确贴合。左侧盘状件带有开口和定位缺口，适合在副车架侧向安装座处承担径向约束；右侧叠层筒状件则对应较长的套管通道，通过分段外圆匹配不同内径区域。开口结构不是随意切割，它为压入时提供微量弹性收缩量，降低铝合金表面与钢制套管硬压装时拉伤、咬死的风险。环形槽底需要保持圆滑过渡，避免在尖角处形成应力集中，因为车辆经过颠簸路面时，该位置会同时承受竖直剪切、横向扭转和纵向制动反力。

　　建模时应先以后副车架安装套管的实测轴线为基准，而不是单纯按外观画回转体。外圆直径、台阶长度和端面倒角要围绕压装行程建立参数关系：前端导入角负责顺利进入套管，中段配合面承担主要定位，后端法兰面贴紧安装座端面。开口槽宽度要兼顾弹性变形量和装配后残余夹紧力，过宽会降低径向支撑，过窄则失去补偿公差的作用。对于R32、R33、R34共用或近似的安装位置，应在模型中区分孔深、套管壁厚和周边排气、线束、传动轴间隙，不能只凭名称通用。

　　安装边界方面，副车架落装时紧固件轴线必须与车身安装孔同轴，硬质衬套不像橡胶件那样能通过硫化层吸收较大偏心。若孔位存在焊接变形或事故修复偏差，应先校正副车架和车身座面，再压入铝合金件。配合面需要控制粗糙度和清洁度，毛刺、焊渣和旧橡胶残留都会改变实际压紧状态。端面法兰不能与周边钣金发生干涉，筒身也不应伸入差速器支架、防倾杆或后桥拉杆运动范围。

　　功能特性上，该件的核心不是增加外观辨识度，而是提高后轴响应一致性。副车架位移减小后，侧向力作用下后轮前束、外倾角变化更可控，油门起步时差速器反扭矩引起的壳体晃动也会受到约束。铝合金材料有利于减重和防腐，但硬度低于钢制套管，设计中应通过较大承压面和合理过盈量保护零件，避免局部线接触造成压溃。蓝色氧化层主要提供表面保护和识别效果，真正决定寿命的仍是配合尺寸、台阶过渡和安装预紧方式。

　　在三维结构处理中，回转体轮廓、开口缺口、端面圆角和环槽深度需要形成完整可加工特征。车削外形后再进行铣削开口，更容易保证同轴度；若用于小批量制作，还应考虑夹具定位面，使二次装夹不会破坏外圆与端面的垂直度。对于底盘工程师而言，这类零件的价值在于把老车型副车架连接从模糊的弹性变形，转化为可测量、可复现的装配关系，同时仍要给制造公差、热膨胀和维修拆装留出合理空间。
