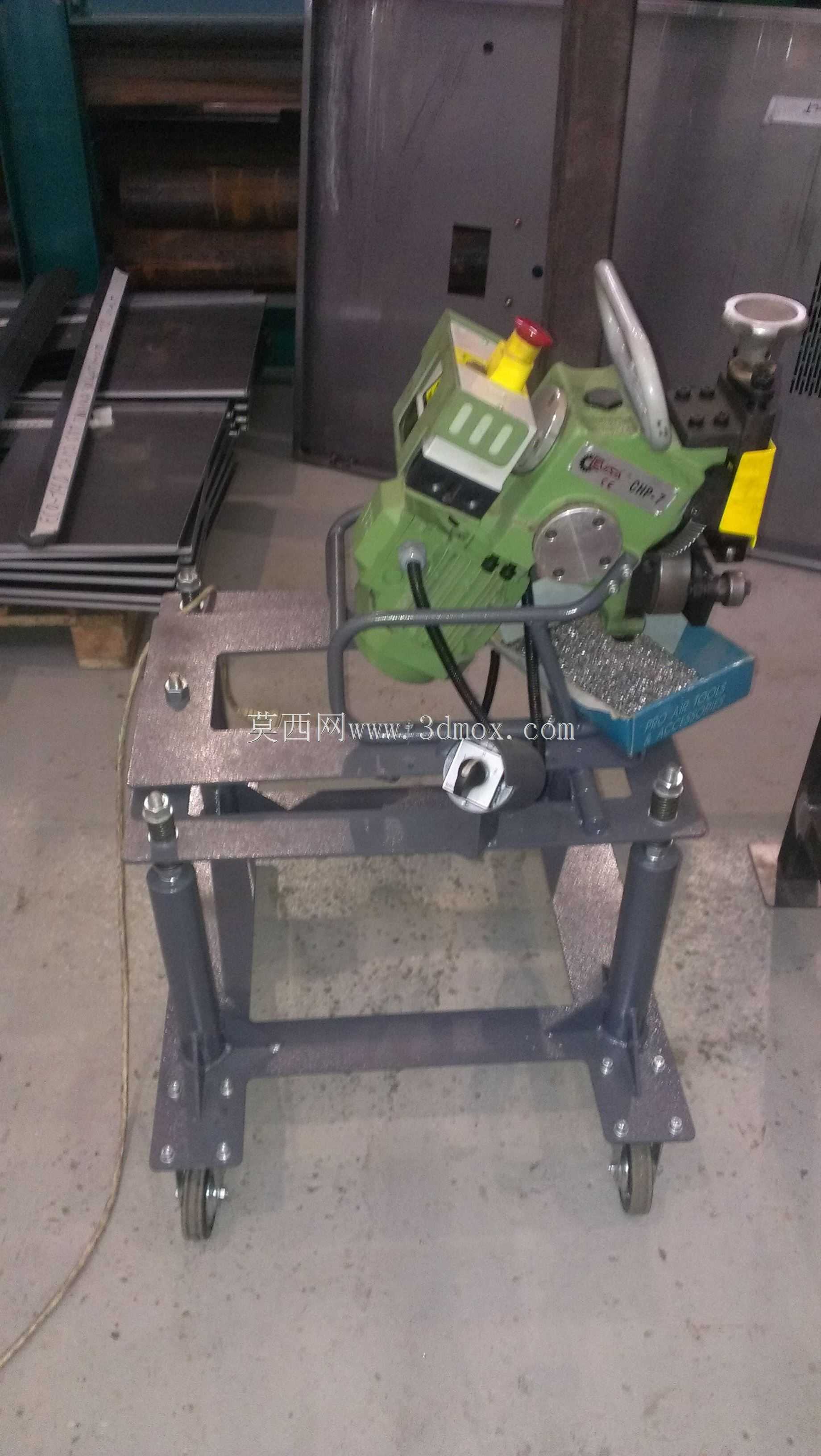

该结构围绕小型移动式倒角铣床的承载与作业稳定性展开,底座主体采用厚钢板拼焊成型,整体为框架式布局,上部设置平整安装台面,用于固定倒角铣削主机,台面预留主机安装孔位与避让区域,可匹配主机的进给、铣削工作位置。框架下部采用四根立式支撑腿承接上部载荷,支撑腿之间通过横向连接梁形成刚性整体,减少铣削作业时的晃动与扭转变形;底部配置四只万向脚轮,方便设备在钢结构加工车间、板材预制工位之间快速转场,脚轮安装座与支撑腿下端焊接固定,兼顾移动灵活性与停放承载能力。
从实际加工场景看,这类底座主要服务于钢板边缘倒角作业,常见于钢结构件预制、钣金加工、焊接坡口准备等工序。工件在切割后往往存在锐边、毛刺或焊接坡口需求,倒角铣床通过铣削方式对钢板边缘进行连续加工,底座需要承担主机重量、铣削反力以及工件放置时的偏载。因此上部台面并非单纯平板结构,而是在受力路径上设置加强筋和焊接支撑,使主机工作区域的载荷能够直接传递到四根支腿,避免台面局部凹陷。台面边缘留出工件进出空间,便于长条钢板在铣头附近通过,也方便操作人员观察铣削位置和调整进给方向。
设计思路上,底座没有采用复杂铸件结构,而是选用通用钢板、型材和标准脚轮组合,制造方式更适合单件或小批量设备配套。焊接框架完成后可通过退火或振动方式降低焊接应力,再对安装台面进行平面加工,保证主机安装基准平整。支腿下部的脚轮支座采用加宽底板,螺栓连接位置留有足够边距,防止频繁推动时焊缝受拉开裂。框架中部的横梁除了增强整体刚性,还可作为脚踏、线缆整理或辅助承放区域,但在建模时需要注意横梁与地面、脚轮回转半径之间的间隙,避免设备转向时发生干涉。
外形边界方面,底座宽度需覆盖主机底盘并兼顾工件侧向通过空间,长度方向应大于主机前后安装尺寸,使设备重心落在四轮支撑范围内。上部台面高度通常结合人工送料高度确定,过高会增加操作人员扶料难度,过低则不便于观察铣刀与板边接触位置。脚轮选型时需考虑单轮承载、制动形式和车间地面条件,若设备固定作业时间较长,可选用带制动万向轮,或在支腿附近增加可调支撑垫,铣削时放下支撑件以隔离脚轮弹性变形。

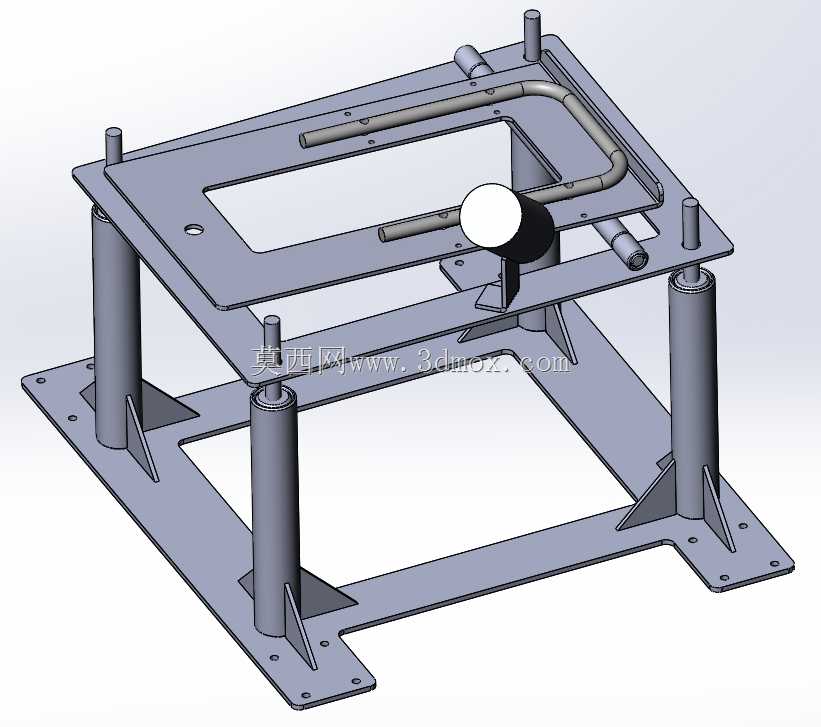

三维建模过程中,应重点还原钢板厚度、焊缝位置、安装孔阵列、脚轮连接关系以及主机与台面的装配间隙。台面开孔和缺口需要与主机底部轮廓、排屑方向、操作手柄位置相协调;电缆和气动管路可沿支架侧面布置,避免在工件推送路径上形成剐蹭。对于结构分析而言,可将铣削力简化作用于主机安装区,检查台面挠度、支腿稳定性和脚轮支座强度。整体结构强调可移动、易制造、刚性足和维护方便,适合作为小型倒角铣削设备的配套承载底座进行结构设计参考。
