小型CNC四轴带80mm卡盘车床主轴结构

　　这套结构主要面向桌面级小型数控加工场景，适配个人DIY加工、小型零件打样、教学实训类的CNC设备改造需求，解决常规三轴设备无法完成圆周分度、连续曲面回转加工的痛点，可直接加装在现有小型数控铣床、雕刻机的工作台面上，拓展设备的加工维度。从实际加工场景来看，这套结构可承担小型轴类零件的外圆车削、圆柱面刻字、径向孔分度钻削、异形回转曲面的铣削加工，比如小型铜质电极、铝合金结构件、塑料手板件的多面加工，无需多次装夹找正，能有效减少重复装夹带来的形位公差，提升小批量零件的加工一致性。

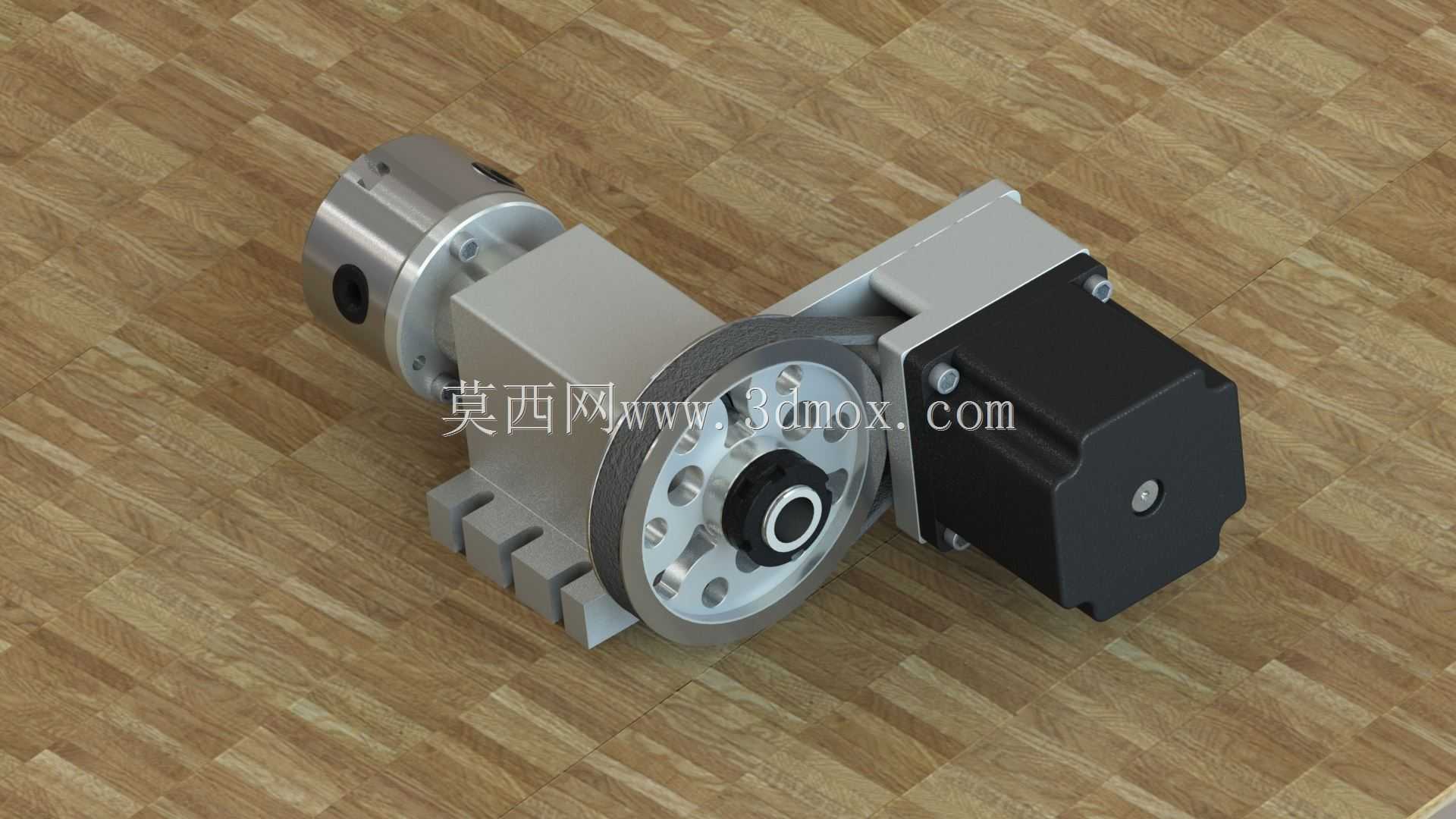

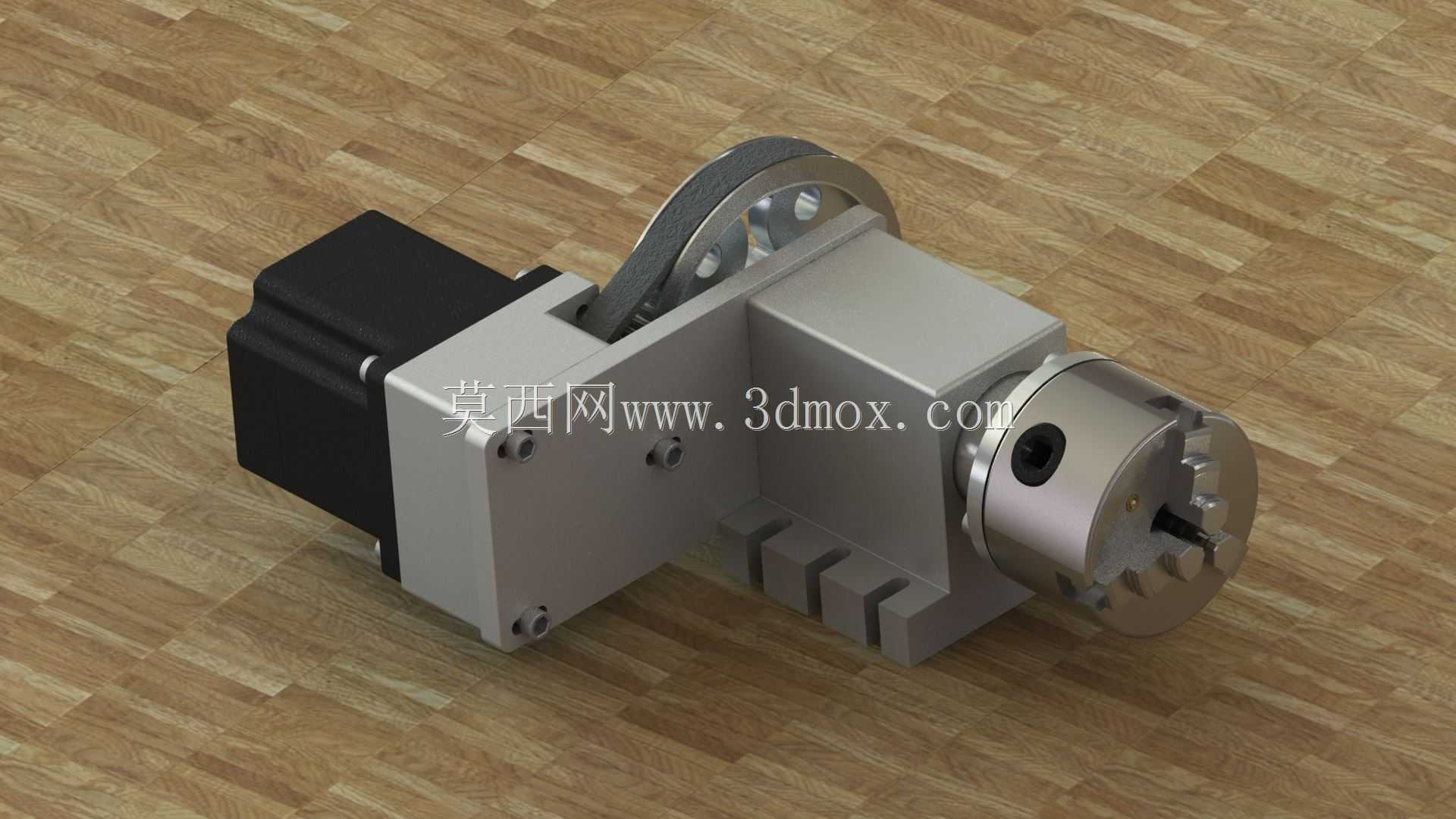

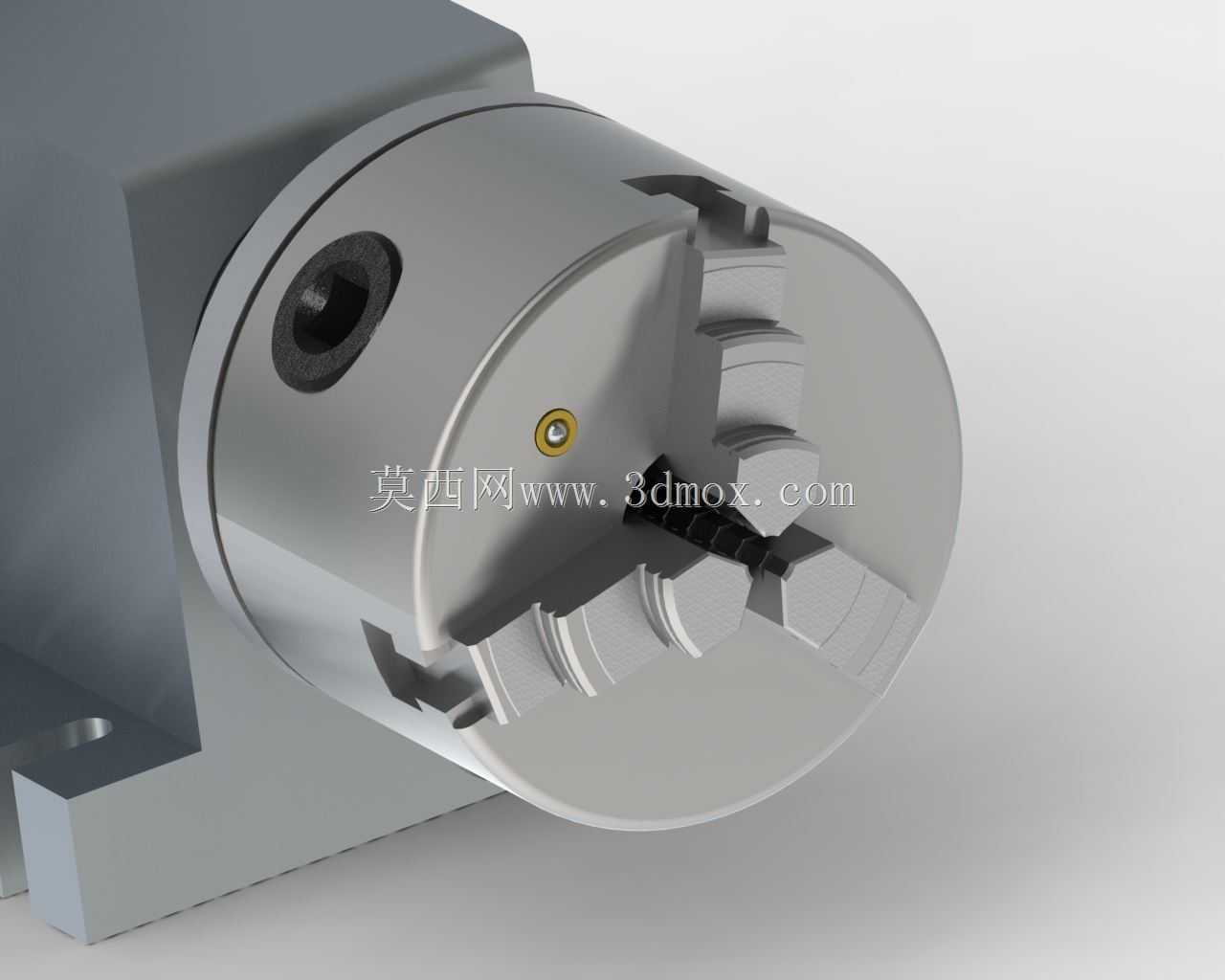

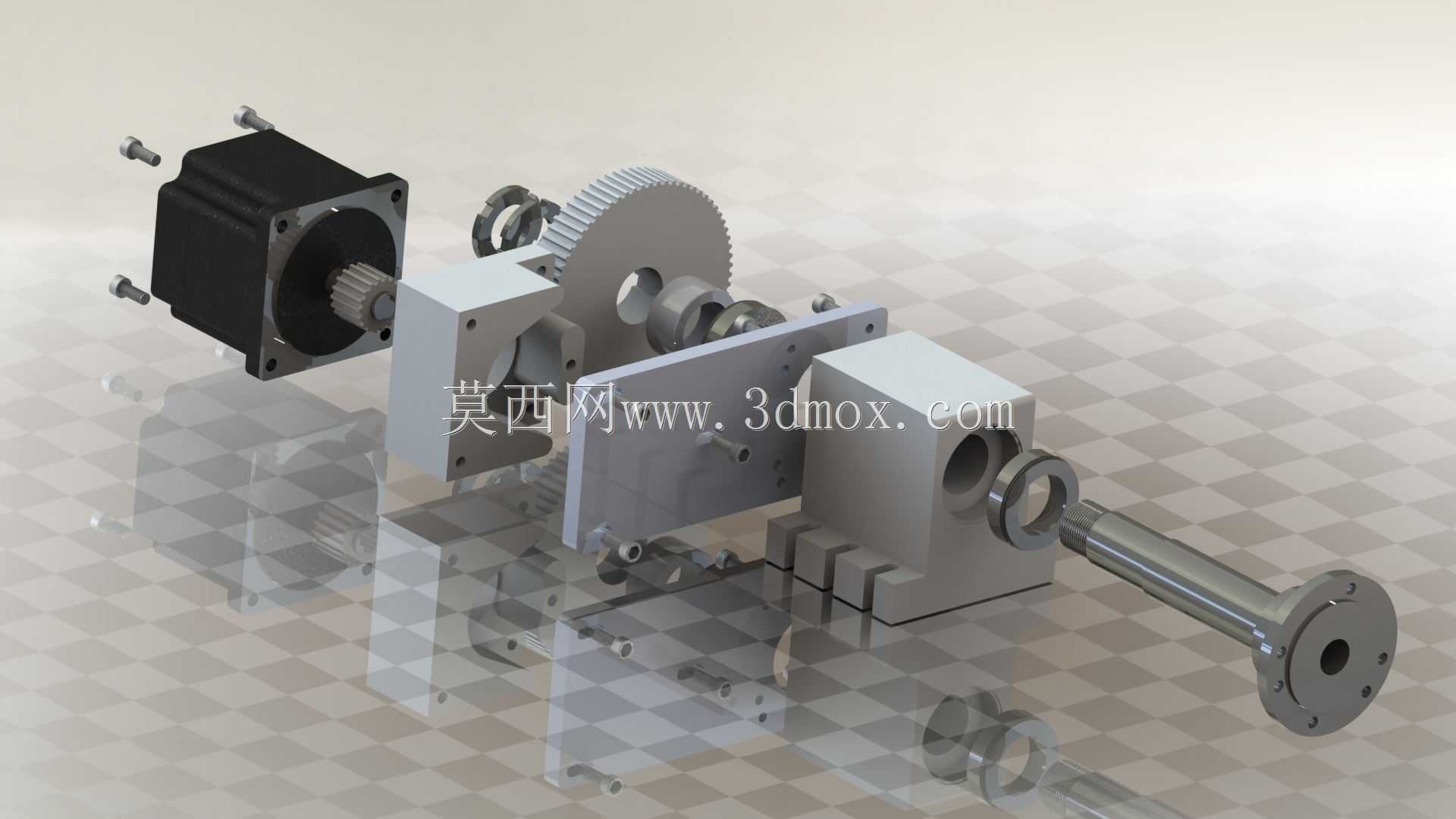

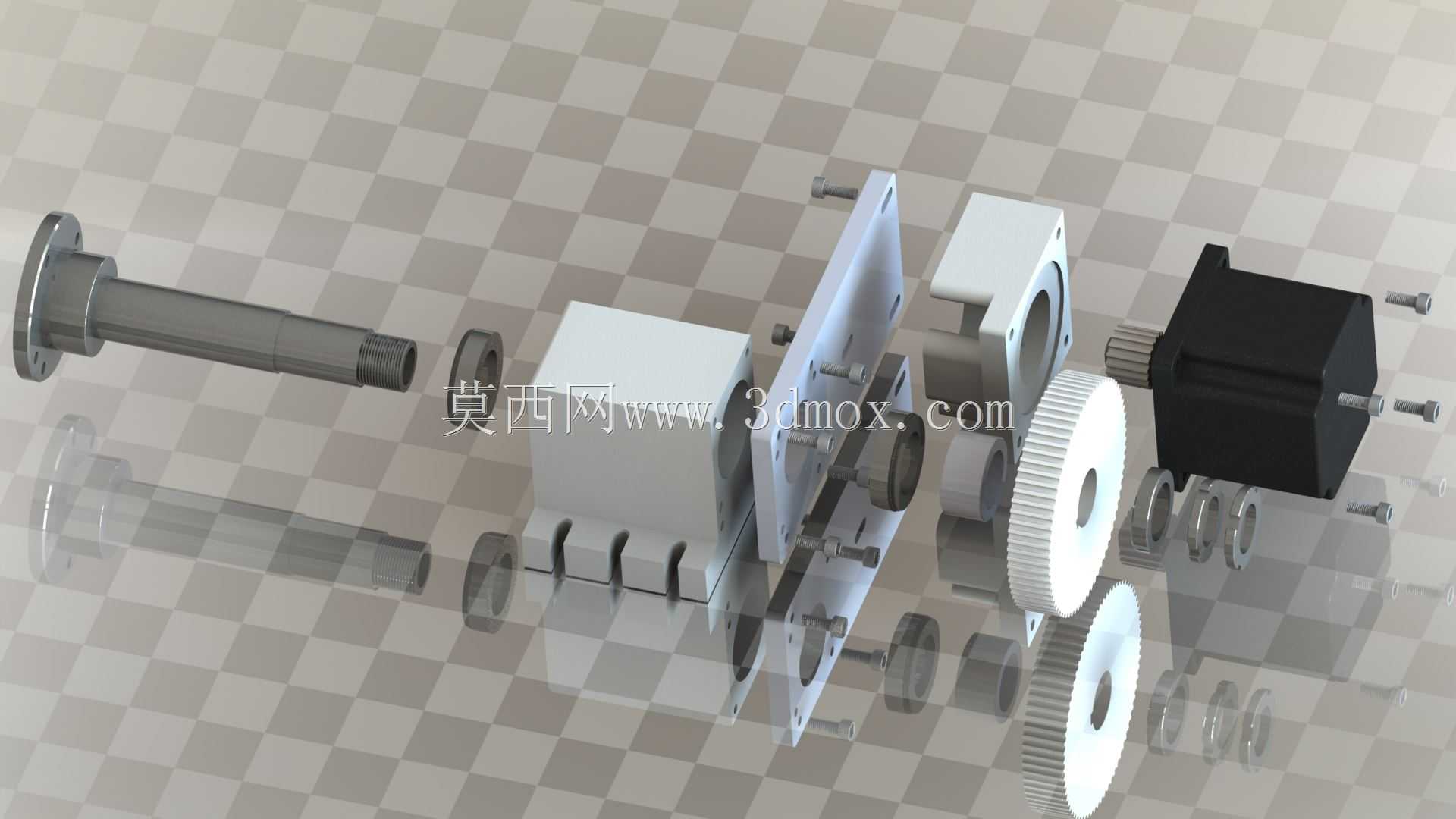

　　结构的核心功能是实现工件的回转分度与连续旋转进给，前端采用80mm直径的三爪自定心卡盘作为工件装夹端，可夹持直径范围内的圆形、正多边形坯料，卡盘与主轴采用标准法兰连接，拆卸更换不同规格卡盘或者弹簧夹头时，无需改动主体安装结构，适配不同装夹需求。动力端采用步进电机作为驱动源，通过同步带轮传动结构将动力传递至主轴，同步带传动的设计既可以获得合适的减速比提升主轴输出扭矩，也能避免电机与主轴直连带来的同轴度装配误差，同时带传动具备一定的缓冲吸振能力，可降低轻载切削时的振动传递，提升加工表面质量。

　　设计过程中优先考虑了小型设备的安装空间限制，整体主体结构采用方块式布局，安装底面设置有平行的定位槽，可直接通过T型螺栓固定在常规小型CNC设备的工作台T型槽上，安装时无需额外制作复杂转接板，找正主轴轴线与设备X轴平行度时，可通过打表调整安装位置，保证主轴回转轴线与设备进给轴的平行度误差控制在合理范围内。主轴组件采用预紧轴承支撑，保证回转精度的同时可承受一定的径向切削力，适配轻载车削、铣削的受力需求，避免加工过程中出现主轴窜动影响加工精度。

　　从安装边界来看，整体结构的横向、纵向尺寸都适配桌面级设备的工作台行程，不会因为加装第四轴导致设备行程出现过多干涉，电机布置在主体结构的侧后方，同步带轮外侧设置有防护空间，可加装简易护罩避免切屑、切削液进入传动区域，延长传动部件的使用寿命。主体的支撑座采用一体式结构设计，减少了拼接结构带来的装配累积误差，各连接部位的螺丝孔位都做了沉头处理，保证安装面的平整性，卡盘端的主轴伸出长度经过核算，既保证装夹工件时有足够的操作空间，也避免主轴悬伸过长导致刚性下降。

　　在实际使用中，这套结构可匹配常见的数控系统第四轴驱动接口，通过系统参数设置可实现分度定位、连续旋转进给两种工作模式，分度定位时可完成等分或者不等分的孔系、槽系加工，连续旋转时可配合进给轴完成螺旋槽、回转曲面的联动加工。传动比的设置兼顾了分度精度与旋转速度，既可以满足低速大扭矩的车削需求，也能满足高速分度的效率需求，同步带的张紧结构设置在电机安装位，调整时只需松开电机固定螺丝即可调整带的张紧力，日常维护十分便捷。

　　结构的各部件都做了工艺性优化，支撑座的边角都做了倒角处理，避免安装调试时划伤操作人员，主轴端的防尘结构可阻挡加工产生的细切屑进入轴承腔，减少轴承磨损。卡盘的锁紧方式采用常规扳手锁紧，操作人员无需额外培训即可快速完成工件装夹，适配小批量加工时频繁更换工件的操作需求。整体结构没有采用复杂的特殊零部件，大部分标准件都可直接从市场采购，后期维护更换配件的成本较低，适合小型加工场景、教学场景以及个人DIY爱好者使用，在保证加工精度满足常规小型零件加工需求的前提下，尽可能压缩了整体体积与制造成本，平衡了性能与实用性的关系。
