适配Arduino的直插式RGBLED模块结构设计

　　在开源硬件开发、小型电子装置原型搭建的场景里，这类直插封装的RGBLED模块是极为常用的指示类功能部件，多数做嵌入式开发、创客项目验证的工程师，在需要多色状态指示、简易光效输出的环节，都会优先选用这类集成好引脚的模块化部件，省去单独焊接限流电阻、排布引脚走线的繁琐步骤。从实际使用的场景来看，这类模块常被用在小型智能装置的状态提示环节，比如桌面小型交互装置的状态反馈、开源机器人的运行状态指示、教学实验套件里的光效输出单元，也会被集成在小型测试治具上，通过不同颜色的灯光区分设备的运行、待机、故障等不同工作状态，相比单色LED，RGBLED可以通过三路PWM信号调出多种色彩，能传递更丰富的状态信息，不需要占用过多IO口就能实现多状态的视觉反馈。

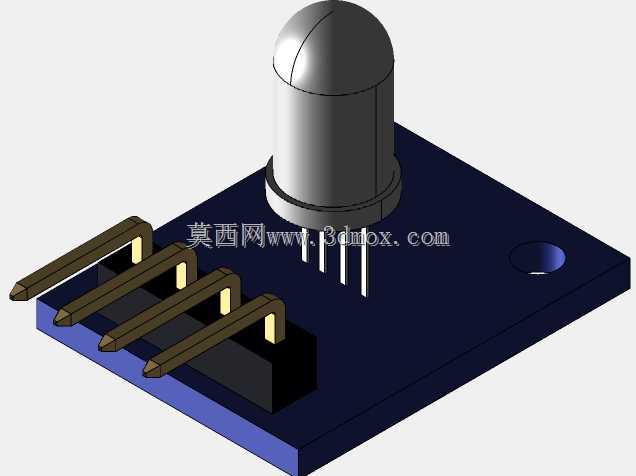

　　这款模块的设计核心围绕易用性展开，PCB板采用常规的FR-4板材，板型做了切角处理，其中一个角预留了安装定位孔，方便在治具或者装置外壳上通过螺丝固定，避免模块在接线后出现晃动移位的情况。板载的5毫米直插RGBLED采用圆头封装，发光角度覆盖常规的正面可视范围，灯珠引脚直接焊接在PCB上，焊接位置做了焊盘加大处理，既保证焊接的牢固度，也能在后期维修更换灯珠的时候更容易拆焊，不会因为焊盘过小导致焊盘脱落。模块的引出引脚采用标准的2.54毫米间距排针，一共四个引脚，分别对应R、G、B三个色彩通道以及公共端，引脚的排布顺序兼容市面上主流的Arduino扩展板接口，不需要额外转接就能直接插在面包板或者扩展座上，排针的长度做了适配，既可以直接插装，也可以根据安装需求裁剪长度，适配不同的安装空间。

　　从安装边界来看，整个模块的板体厚度控制在1.6毫米，加上排针的总高度、灯珠的凸起高度，整体占用的垂直空间很小，在紧凑的装置内部也能顺利安装，不会和周边的其他元件产生空间干涉。PCB上的走线做了等宽处理，三个色彩通道的走线长度尽量保持一致，减少不同通道之间的信号差异，保证三个颜色的输出一致性，焊盘位置做了阻焊层偏移处理，避免焊接的时候出现连锡短路的问题，对于新手开发者来说也能顺利完成接线焊接。在实际选型使用的时候，这类模块不需要额外搭配外围驱动元件，直接通过Arduino的IO口输出PWM信号就能控制不同颜色的亮度，混色实现全彩输出，相比自行搭建RGBLED电路，集成模块的一致性更好，批量使用的时候不会出现因为元件参数差异导致的色彩偏差问题。

　　设计过程中也考虑到了教学场景的使用需求，板上没有设置过多的复杂元件，整个电路结构清晰，学习者可以直观看到LED、排针、PCB走线的连接关系，方便理解RGBLED的工作原理，同时模块的耐用性也做了考量，灯珠的根部做了焊盘加固，多次插拔接线也不会导致灯珠引脚脱焊，排针采用镀金处理，多次插拔后依然能保持良好的接触性能，不会因为氧化导致接触不良影响信号传输。在小型装置的结构设计里，这类模块的安装位置通常会预留对应尺寸的凹槽，把PCB板嵌入凹槽内，让灯珠刚好露出外壳表面，保证灯光的可视效果，同时模块背面的走线不会和外壳内部的其他金属部件接触，避免出现短路问题，定位孔的位置和常规的M2螺丝适配，固定的时候不需要额外定制紧固件，降低整体的物料成本。
