SMA封装SS14肖特基整流二极管三维结构

　　这款SS14肖特基势垒整流器采用标准SMA（DO-214AC）封装形式，是低压高频整流场景中应用极广的表面贴装半导体器件，在消费类通讯终端、便携数码设备、低压开关电源次级整流、极性反接保护、续流回路等场景中承担核心整流功能，相比普通硅整流二极管，其正向压降低、反向恢复时间极短的特性，能大幅降低低压大电流工况下的导通损耗，提升小功率电源模块的整体转换效率，尤其适配电池供电类便携通讯设备的低功耗设计需求。

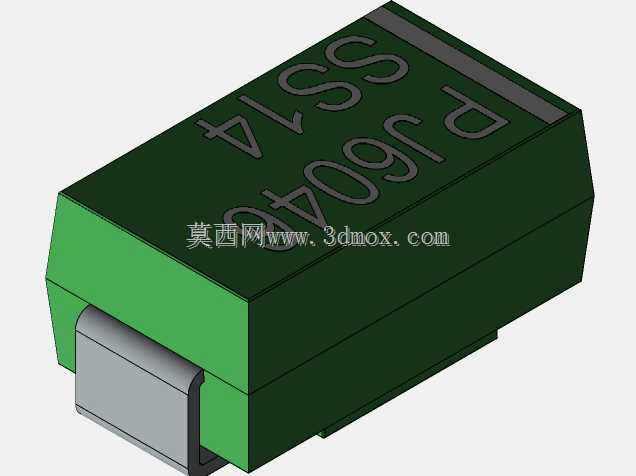

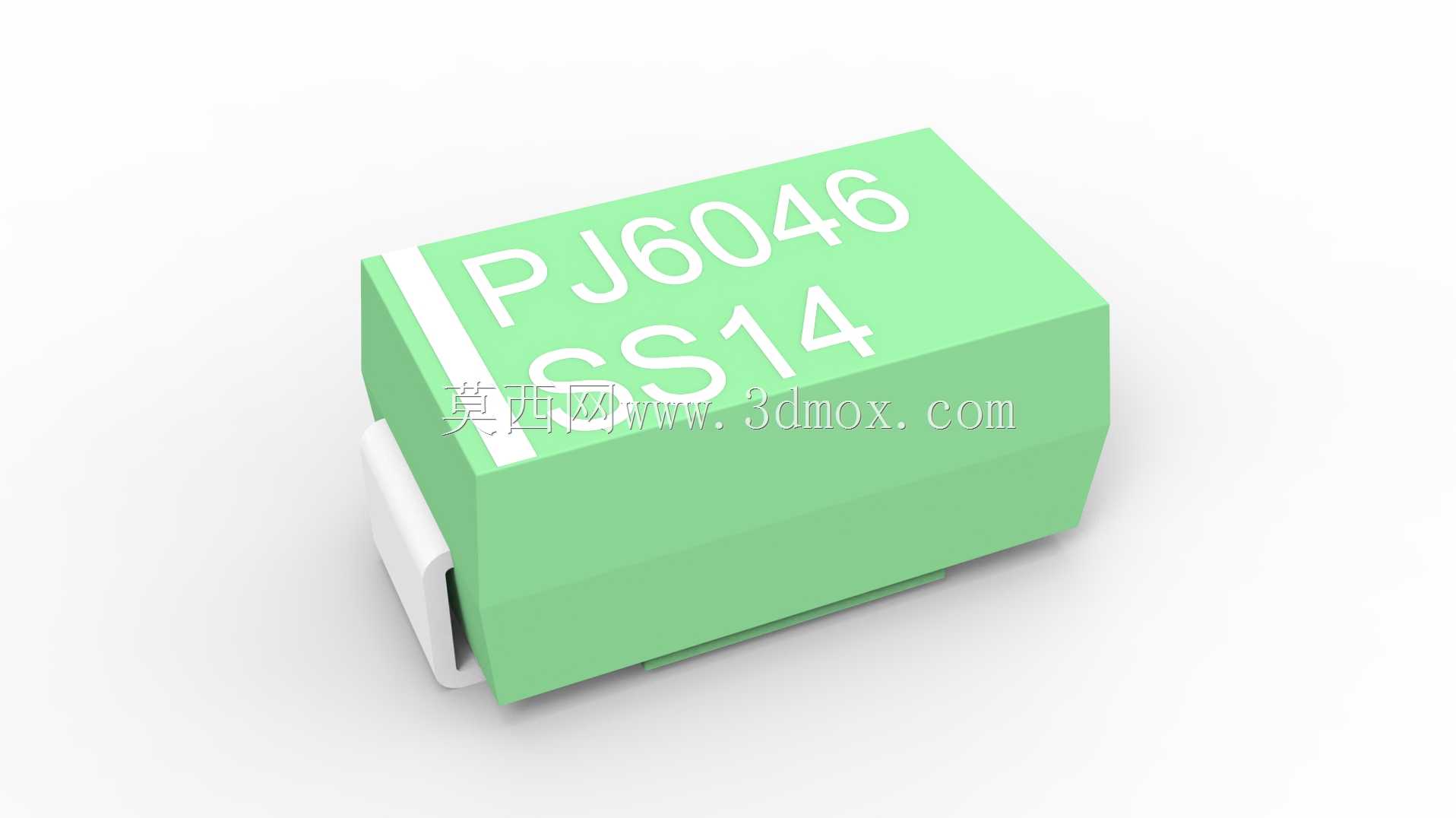

　　从结构设计层面看，该三维模型完整还原了器件的实体特征：外部为绿色环氧模塑封装本体，本体表面丝印清晰标注器件型号与批次溯源标识，两端伸出的镀锡铜质焊接引脚严格遵循DO-214AC封装的尺寸规范，引脚共面度控制在行业标准允许的公差范围内，可直接匹配标准SMA封装的PCB焊盘设计，无需额外调整焊盘尺寸。建模过程中充分考虑了SMT生产环节的装配边界：封装本体的长宽高尺寸完全对标行业通用规格，本体与引脚的过渡圆角、引脚弯折角度均还原真实器件的成型特征，既保证模型可直接用于PCB布局的干涉检查，也能用于整机装配的空间校核，避免结构设计中出现元件与周边壳体、散热件、相邻元件的空间干涉问题。

　　在实际电路应用中，该器件的额定正向整流电流为1A，反向耐压40V，正向导通压降典型值仅0.5V左右，反向恢复时间在纳秒级别，适合工作在几十kHz到数百kHz的高频整流场景，相比传统1N4001系列工频整流管，在低压高频工况下的发热损耗可降低40%以上，无需额外加装散热片即可满足额定工况下的长期工作要求，这也是其在便携通讯设备、小型充电器、车载低压供电模块中被大量采用的核心原因。建模时特意还原了封装本体的脱模斜度、表面哑光环氧的质感特征，引脚的镀层厚度、焊接面的平面度也按照实际器件的工艺特征做了细节还原，并非简化的方块式示意模型，可直接用于产品宣传的爆炸图制作、装配工艺演示动画、SMT贴装程序的模拟校验等场景。

　　从安装适配角度看，该器件为表面贴装设计，回流焊过程中封装本体的耐热特性符合无铅焊接的温度曲线要求，模型中预留的引脚焊接长度、引脚与本体的相对位置，完全匹配IPC标准对应的SMA焊盘设计规范，结构工程师在进行PCB堆叠设计时，可直接调用该模型进行高度方向的空间校核，确认器件上方的壳体间隙、绝缘距离是否满足安规要求；电源工程师进行电路仿真时，也可结合该模型的封装尺寸评估PCB走线的载流能力，优化大电流回路的走线宽度与路径，降低走线寄生参数对电路性能的影响。此外，该封装形式的器件在批量生产中具备成熟的编带包装工艺，适配高速贴片机的取料坐标要求，模型中本体顶部的平面特征也还原了真实器件可被吸嘴吸附的表面特征，可用于贴装工序的虚拟仿真验证，提前排查吸嘴取料位置偏移、元件识别误差等生产端潜在问题。
