小型3D打印适配蠕动泵结构设计

　　这款蠕动泵的结构设计，最初的适配场景就瞄准了桌面级小型流体输送需求，尤其是个人DIY水培系统的营养液循环、桌面化学实验的微量试剂输送这类场景，这类场景普遍不需要大流量高扬程的工业级泵体，反而对泵体的紧凑性、拆装便捷性、低成本制造有较高要求，采用3D打印工艺制作主体结构件，刚好能匹配小批量定制、快速迭代的使用需求。从功能特性来看，这款蠕动泵采用滚轮挤压式的核心工作结构，三个均布的滚轮安装在旋转支架上，随着驱动端的转动持续挤压弹性软管，通过软管的弹性复位形成负压完成流体抽吸，这种结构的核心优势是流体只和软管内壁接触，不会接触泵体的其他金属或塑料结构件，完全避免了泵体结构对输送流体的污染，也不存在流体泄漏腐蚀泵内部件的问题，

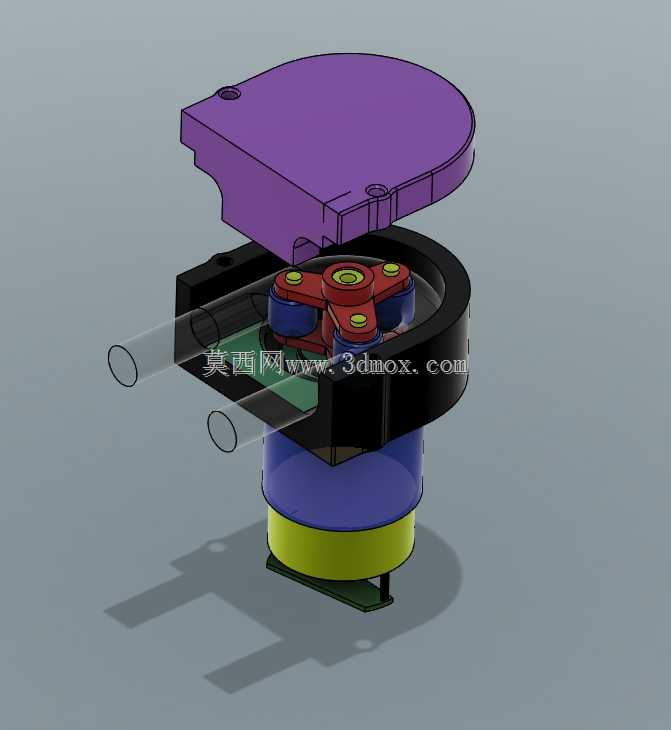

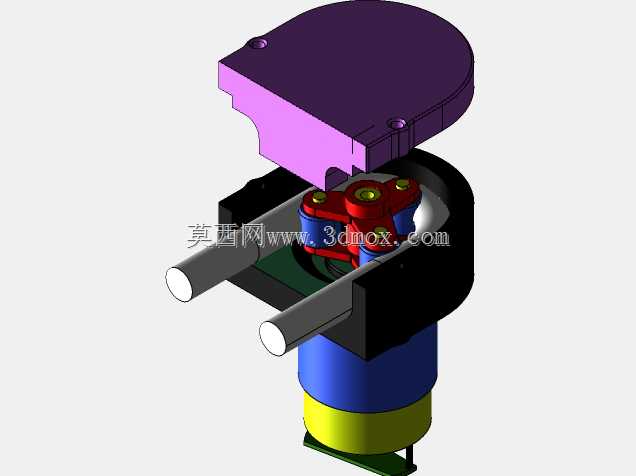

　　输送腐蚀性化学试剂、带少量微小颗粒的营养液时，只需要更换适配材质的软管就能满足使用要求，维护成本极低。设计思路上，整体采用分层堆叠的装配逻辑，最下层是标准的小型直流驱动电机，电机输出轴直接连接滚轮旋转支架，省去了额外的齿轮减速传动结构，直接匹配小电机的高转速低扭矩特性，通过滚轮的小回转半径适配输出扭矩要求，中间层是泵的核心腔体，预留了软管的穿装通道，腔体的内壁轮廓严格匹配滚轮的回转轨迹，保证滚轮转动过程中能完全挤压闭合软管，形成稳定的真空度，避免回流影响输送精度，最上层是紫色的泵盖，通过卡扣结构和中间腔体连接，不需要额外的螺丝紧固件，拆装时只需要拨开卡扣就能打开泵盖，快速更换不同壁厚、不同材质的软管，适配不同的流体输送需求。

　　从安装边界来看，整体结构的最大外轮廓是上部的圆形泵盖，直径控制在常见的42mm步进电机安装尺寸范围内，下部电机的安装支架预留了两个对称的安装孔位，孔距适配标准的小型电机安装支架，可以直接固定在桌面设备的铝型材框架或者3D打印的设备基座上，软管的进出口在腔体两侧水平伸出，接口的外径适配常见的4*6mm硅胶软管，不需要额外的转接头就能直接插接管路，安装时不需要预留太大的侧向操作空间，整体垂直高度控制在60mm以内，在紧凑的桌面实验装置、小型水培种植设备内部安装时，不会和周边的储液瓶、控制电路板等部件产生空间干涉。实际使用中，这种结构的蠕动泵流量可以通过调整电机的供电电压来调节转速，进而实现0.

　　1ml/min到50ml/min的流量范围调节，完全能满足小型水培系统每小时几升的营养液循环需求，也能满足化学实验中微量试剂的精准滴加要求，滚轮采用圆润的边缘设计，挤压软管时不会对软管产生切割式的磨损，普通的食品级硅胶软管在常规转速下可以连续工作数百小时才需要更换，日常使用时只需要定期打开泵盖检查软管的磨损情况即可，不需要对泵的内部转轴、滚轮等部件做额外的润滑维护，因为所有运动部件都和输送流体隔离，不会出现流体结晶卡滞滚轮的问题。在结构细节处理上，滚轮和旋转支架之间采用小间隙的轴孔配合，滚轮可以绕自身的销轴自由转动，挤压软管时是滚动摩擦而非滑动摩擦，大幅降低了软管的磨损速度，也减小了电机的驱动阻力，用普通的小型直流减速电机甚至舵机改造就能驱动，不需要搭配大扭矩的驱动部件，进一步压缩了整体的使用成本，泵体的所有结构件都没有复杂的倒扣或者薄壁结构，打印时不需要添加支撑材料，普通的FDM3D打印机用PLA或者PETG耗材就能直接打印成型，打印完成后只需要简单去除毛刺就能完成装配，不需要额外的攻丝、打磨等后处理工序，非常适合个人爱好者自行制作使用。
