适配NodeMCUv3的传感器扩展屏蔽载板

　　在嵌入式开发与物联网终端搭建的实际场景中，开发板的引脚复用、外接传感器时的接线杂乱、信号干扰一直是影响原型验证效率的常见问题，这款适配NodeMCU v3开发板的传感器屏蔽载板，正是针对这类工程痛点设计的配套结构件。从实际使用场景来看，不管是做环境监测节点、小型数据采集终端，还是教学实验中的多传感器组网验证，这块载板都能直接叠装在NodeMCU v3主板上方，不需要额外飞线就能完成传感器与主控的电气连接，同时板体的屏蔽结构能减少外接传感器走线带来的电磁串扰，避免模拟量传感器采集时出现数值跳变、通信丢包的问题。

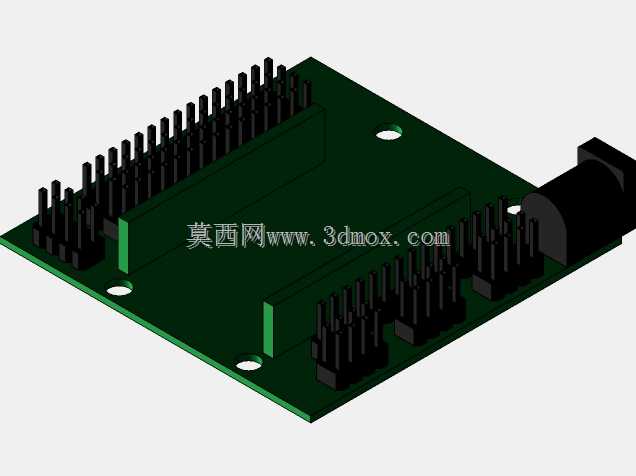

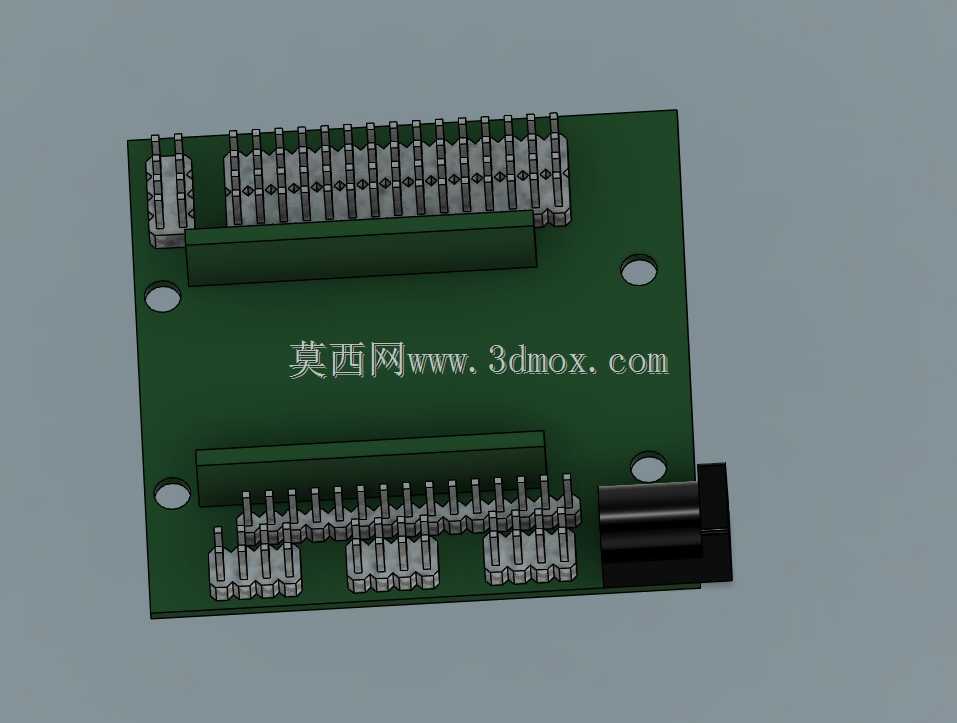

　　设计思路上，整个载板完全匹配NodeMCU v3的排针布局，板体边缘预留的两排排针座孔位，和主板两侧的排针位置一一对应，叠装时直接对准插合即可，不需要额外调整位置，板体上预留的三个圆形安装孔，和NodeMCU v3主板的固定孔位完全同轴，叠装后可以用铜柱同时固定主板与载板，保证整体结构的刚性，避免搬运、调试过程中排针受力变形导致接触不良。载板一侧预留的电源接口避让位，刚好对应主板上的直流电源插座位置，叠装后不会遮挡电源接口，也不会影响USB串口的插拔操作，所有外接接口的操作空间都做了预留，不会出现装了载板就无法接线下程序的问题。

　　从功能特性来看，载板上的排针采用等长直插设计，每一个引脚都和主板的IO口、电源引脚、接地引脚直接连通，外接传感器时可以直接将传感器引脚插在载板对应的排针上，不需要在主板拥挤的排针上抢位置，也能避免多根杜邦线接错引脚的问题。板体的基材采用常规FR-4板材，绿色阻焊层覆盖非焊接区域，排针焊接位置做了开窗处理，保证焊接可靠性，载板的厚度控制在1.6mm，和常规PCB厚度一致，叠装后整体高度不会过高，搭配常用的12mm排针，刚好能让载板和主板之间留出足够的散热间隙，不会影响主板上WiFi模块、电源芯片的散热。

　　安装边界方面，载板的整体外轮廓尺寸和NodeMCU v3主板完全一致，长宽尺寸没有超出主板范围，安装到外壳内部时不需要额外扩大外壳的容纳空间，之前适配NodeMCU v3的通用外壳都可以直接使用，不需要重新做结构适配。板体边缘没有突出的元器件，所有排针的高度统一，叠装后上表面平整，后续如果需要叠加其他扩展板也可以继续叠装，不会出现干涉。在实际调试场景中，使用这块载板外接温湿度、光照、气体类传感器时，传感器的走线都在载板上表面，接线逻辑清晰，排查线路问题时不需要翻找主板下方的飞线，信号屏蔽层的设计也能让模拟传感器的采集精度提升，减少周边电机、电源模块带来的电磁干扰，尤其适合在工业现场做临时数据采集节点时使用，不需要额外做信号屏蔽处理就能拿到稳定的采集数据。

　　从结构设计的细节来看，载板上的排针孔位公差控制在0.1mm以内，排针插入后不会出现松动，焊接后引脚的垂直度有保证，多次插拔传感器也不会出现焊盘脱落的问题。板体上的安装孔做了金属化处理，拧铜柱的时候不会出现板材开裂的情况，电源接口位置的避让槽尺寸留了0.5mm的余量，就算不同批次的NodeMCU v3主板电源插座位置有微小偏差，也不会出现卡滞装不上的问题。载板上没有设计多余的冗余电路，所有走线都是直连对应引脚，不会额外引入信号延迟或者电压降，给传感器供电时的电压损失控制在0.05V以内，不会影响3.3V供电的低功耗传感器正常工作。
