SS495A线性霍尔位置传感元件

　　霍尔传感元件在机电一体化设备里属于体积很小但作用很关键的一类器件，常用于把磁场变化转换成可采集的电信号。SS495A这类线性霍尔元件常见于非接触式位置检测、转速测量、电流感应、阀门开度反馈、电机换向辅助以及接近检测等场景。与机械触点式检测方式相比，它没有摩擦磨损件，安装时只需让敏感面与磁体保持合适的气隙和相对方向，就能在长期运行中保持较稳定的信号输出。

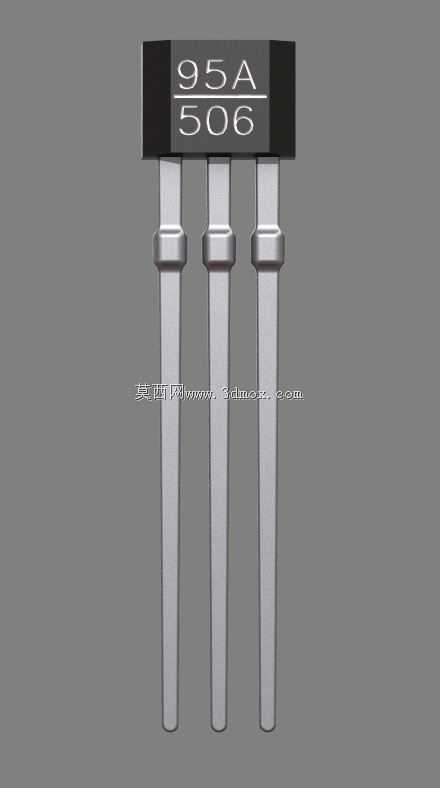

　　从结构外形看，该元件采用小型三脚直插封装，主体为黑色塑封体，顶部印有型号标识，三根金属引脚从封装底部平行伸出。引脚在靠近塑封体处有局部加宽和折弯过渡，这种形态既对应实际器件的冲压引线结构，也便于在PCB上插装、焊接和定位。建模时需要重点还原塑封体的矩形轮廓、顶部倒角、引脚间距、引脚宽度、厚度以及引脚端部的细长形态。若用于整机布局，引脚不能只按简单圆柱处理，而应保留扁平金属引线的截面特征，否则在装配干涉检查和焊盘匹配时容易出现偏差。

　　该类器件的安装边界主要由封装高度、引脚伸出长度、PCB开孔位置以及磁路气隙决定。塑封体本身尺寸较小，敏感区域通常位于封装正面附近，因此结构设计中要保证磁体运动轨迹与芯片敏感方向一致。磁体不宜离元件过远，气隙增大会使有效磁场快速衰减；也不宜过度贴近，以免超过器件线性测量范围或造成机械碰撞。实际布置时，常在传感器对面安装小型永磁体，磁体随转轴、滑台、阀芯或杠杆运动，霍尔元件固定在电路板或支架上，通过磁场强度变化判断位移。

　　在产品功能上，线性霍尔传感器与开关型霍尔不同，它输出的是随磁场密度连续变化的电压信号，更适合需要判断位置远近、角度变化或运动趋势的场合。例如在电动执行器中，可用于反馈推杆位置；在无刷直流电机中，可配合磁环提供转子位置信息；在流量或阀门机构中，可通过磁耦合方式检测阀芯开度；在教学实验和电子样机中，也常用于磁体接近、门盖状态和简单测速装置。由于检测过程不需要传感器与运动件直接接触，机构内部可以通过隔板隔离，减少灰尘、油污和水汽对电路部分的影响。

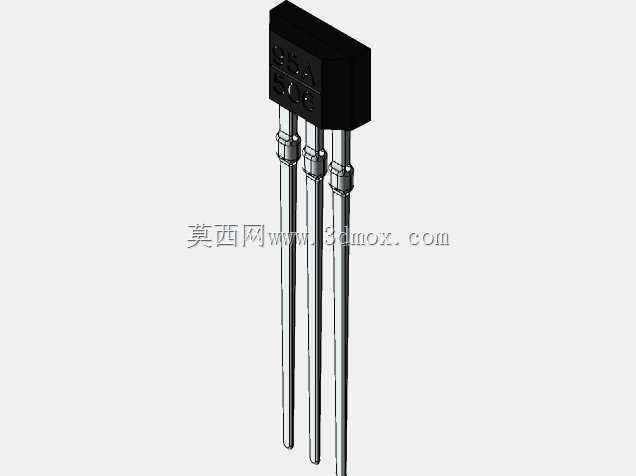

　　三维建模时，外形可以按照实物封装分三部分处理：上部黑色塑封体、中部引脚成型区和下部三根直插引脚。塑封体表面应体现轻微圆角和标识区域，标识文字可作为外观细节处理；引脚需要表现金属材质的高光和细长扁平结构，中段的凸起台阶不能省略，因为该区域会影响元件插装到位后的高度。若模型用于渲染展示，可采用深色半哑光塑料材质表现封装，引脚采用金属材质，并通过三根引脚之间的等距关系突出电子元件特征。若模型用于结构评审，则应进一步检查引脚中心距、塑封体宽度、元件离板高度以及周边最小焊接操作空间。

　　PCB布局方面，三脚器件通常对应电源、接地和信号输出，焊接孔位需要与引脚间距一致。板边安装时要避免塑封体与外壳筋位发生挤压，尤其是在有灌胶、涂覆或壳体装配公差的产品中，应给元件周围预留少量间隙。若设备振动较强，单靠引脚支撑并不稳妥，可在传感器背面增加点胶固定，或让塑封体靠近定位槽，但不能遮挡敏感面，也不能使附近铁磁材料改变磁路。磁体安装支架则应优先采用非导磁材料，减少对磁场分布的干扰。

　　在整机设计思路上，霍尔元件往往不是孤立存在的，它需要与磁体、安装支架、电路板和信号采集电路共同构成检测单元。建模阶段就应把磁体运动范围、传感器固定姿态和接插件位置一起考虑，而不是等电路板完成后再补放元件。对于旋转检测，磁体轴线、霍尔敏感点和转轴中心之间的关系要明确；对于直线位移检测，则要控制磁体与传感器之间的平行度和初始气隙。通过三维模型提前核对这些边界，可以减少样机调试中出现信号弱、饱和、跳变或安装干涉等问题。

　　该模型整体结构简洁，细节集中在封装标识和三根成型引脚上，适合作为电子元器件库中的传感类零件使用。它既可以放入通讯工具、消费电子、实验教具等小型产品中，也可作为自动化设备磁检测模块的基础元件。对于结构工程师而言，准确还原这类小封装器件的意义不在于复杂曲面，而在于把真实安装尺寸、引脚形态、敏感方向和周边空间关系表达清楚，使后续PCB设计、磁路布置和壳体装配能够在同一套三维数据中连续推进。
