MH-Z19B红外二氧化碳探测传感模块

　　在民用新风系统、工业环境监测点位、农业大棚气体调控、车载空气质量检测等场景中，非色散红外原理的二氧化碳探测模块是核心感知部件，MH-Z19B这类模块的三维建模精度，直接影响整机结构的装配适配性与气路设计合理性。从实际工程落地角度看，这类传感模块的结构设计需要兼顾光学腔体的密封性、电路部分的防护性、安装对接的便捷性，建模过程中需要对每一处结构边界做精准还原，避免后续结构干涉问题。

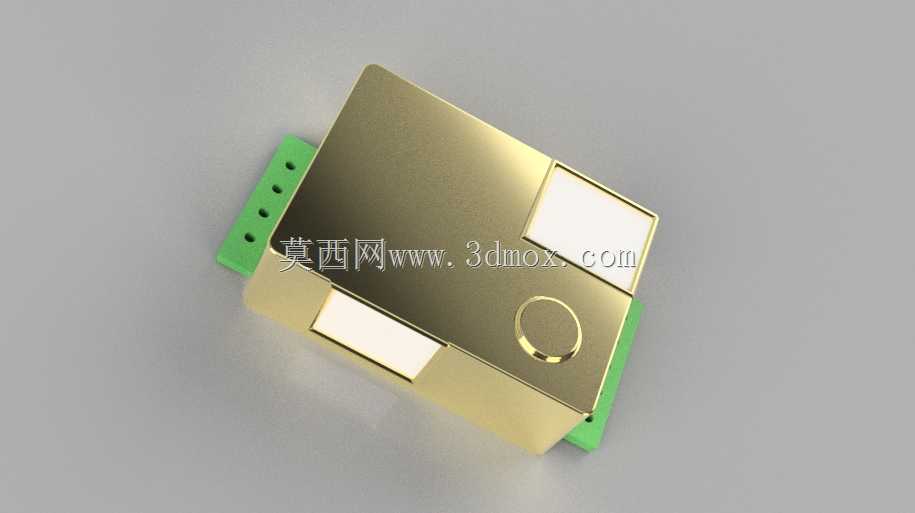

　　该模块主体采用金属壳体封装，金色镀层的金属腔体是核心的红外光学气室部分，这部分结构的内壁粗糙度、腔体长度、进出光孔的位置精度，直接决定红外光的传输路径长度与气体检测的分辨率，建模时需要严格还原腔体的内部空间尺寸，不能随意简化内壁结构，否则会误导后续整机的气路流场仿真结果。气室侧面预留的两个白色透光窗口，分别对应红外发射端与接收端的安装位，窗口的平面度、与腔体轴线的垂直度是建模时需要重点把控的形位公差，实际装配中这两个位置需要粘贴红外滤光片，若模型中窗口的安装槽深度、尺寸偏差超过0.1mm，就会出现滤光片粘贴不牢、漏光的问题，直接导致检测数据漂移。

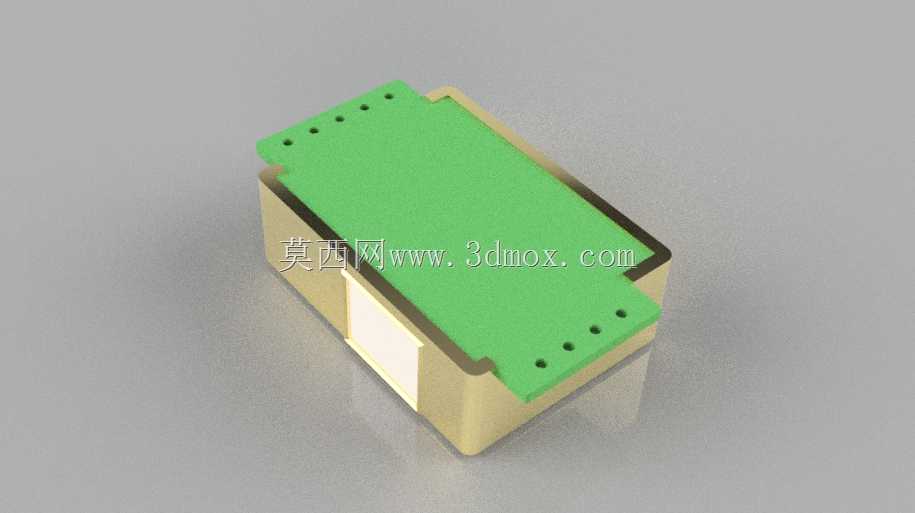

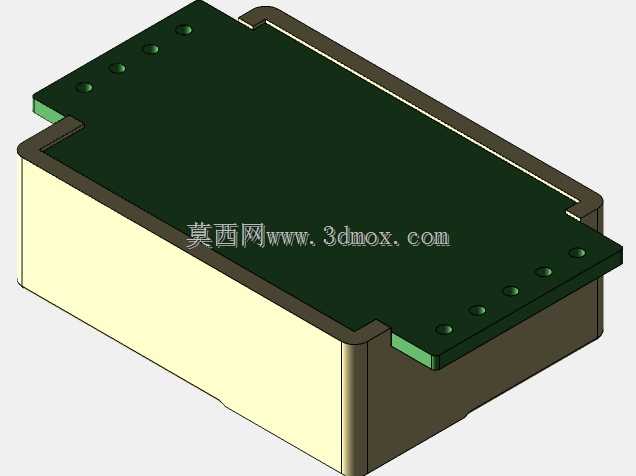

　　模块侧边延伸出的绿色接线基座是电气连接部分，基座上的四个通孔对应电源、接地、信号输出、校准控制的引脚位置，建模时需要准确还原引脚的间距、基座的凸台高度，以及基座与金属壳体之间的卡扣连接结构，实际生产中这个基座是通过卡扣与金属壳体卡合后再做密封处理，若模型中卡扣的配合间隙设置不合理，会出现装配后基座松动、引脚与内部电路板对接偏移的问题。金属壳体表面的圆形凹陷标识是生产校准点的标记位，这个位置对应内部热敏电阻的安装点位，建模时需要保留该结构的深度与直径尺寸，方便后续整机结构设计时预留校准操作的避让空间。

　　从安装边界来看，该模块整体为方正的小型化结构，没有突出的活动部件，适合在狭小的设备内腔中贴装或螺丝固定，建模时需要标注清楚模块整体的长宽高尺寸，以及底部安装平面的平面度要求，金属壳体的边角做了小圆弧过渡处理，避免装配时划伤操作人员或周边线束。在实际选型适配中，结构工程师可以直接基于该三维模型做整机的内腔布局，将模块的进气端对应设备的气路采样口位置，接线基座朝向设备的走线槽方向，同时预留出模块周边3mm以上的散热空间，因为金属气室在工作过程中会维持恒定的温度来保证检测精度，周边空间不足会导致温度波动影响检测稳定性。

　　不同于普通的电子元件模型，该传感模块的建模需要区分金属壳体、塑料接线基座、透光窗口三种不同材质的结构特征，金属壳体的壁厚均匀性是重点，实际生产中采用冲压折弯工艺成型，模型中壳体的拼接缝隙需要与实际工艺保持一致，不能做成一体化的实体结构，否则会误导后续的结构强度仿真。接线基座的塑料部分需要还原注塑工艺的拔模斜度，避免模型出现倒扣结构导致无法开模的问题。透光窗口的材质为红外透光玻璃，模型中需要体现其厚度与安装台阶，方便后续做光学仿真时设置正确的材质参数。

　　在不同的应用场景中，该模块的安装方式会有一定差异，比如在新风系统控制器中，模块会通过侧边的安装孔固定在控制板旁，进气口对接控制器外壳上的采样格栅；在农业大棚的监测节点中，模块会外置在防水壳内，通过导气管连接外部气路，这时候模型的外部尺寸就决定了防水壳的内部空间大小，以及导气管接头的对接位置。建模时还原的所有外部结构特征，都能为不同场景下的适配设计提供准确的参考，减少后续打样验证的迭代次数，避免因为模型尺寸偏差导致的装配返工问题。
