阶梯式带方腔机械支撑基座造型

　　这类阶梯式带方形内腔的支撑基座，在中小型工装夹具、检测台架、轻型设备安装座以及教学实训结构件中十分常见。它不是单纯为了外观而做的几何练习，而是把承载、避让、安装和减重几个需求合并到同一个块体里。现场使用时，基座往往承担上部机构的定位与载荷传递，两侧凸起的阶梯台可以作为限位面、贴合面或者辅助安装面，中间开出的方形腔体则用于容纳连杆、传感器、接线端子、小型气缸端部或者其他需要嵌入布置的部件。

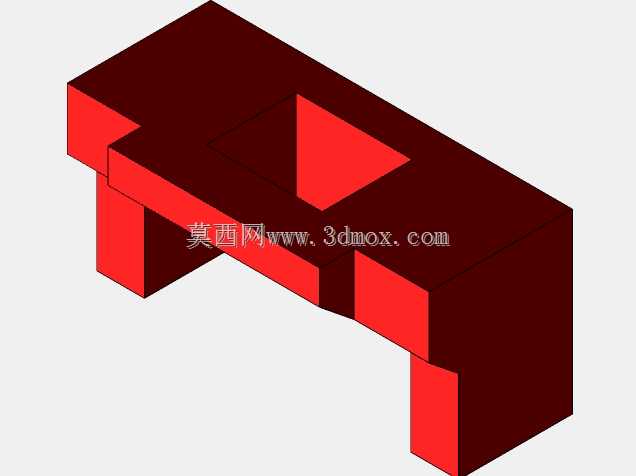

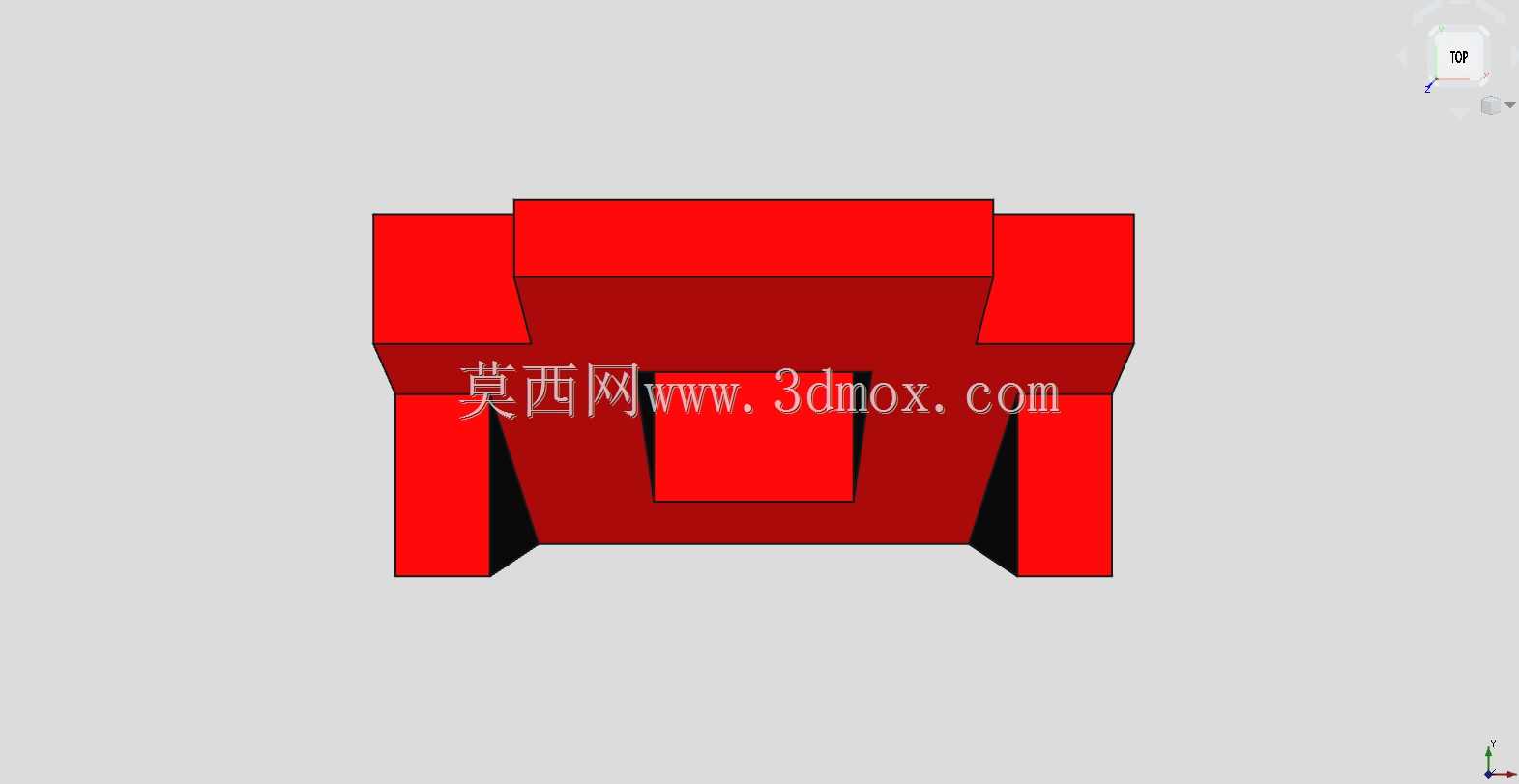

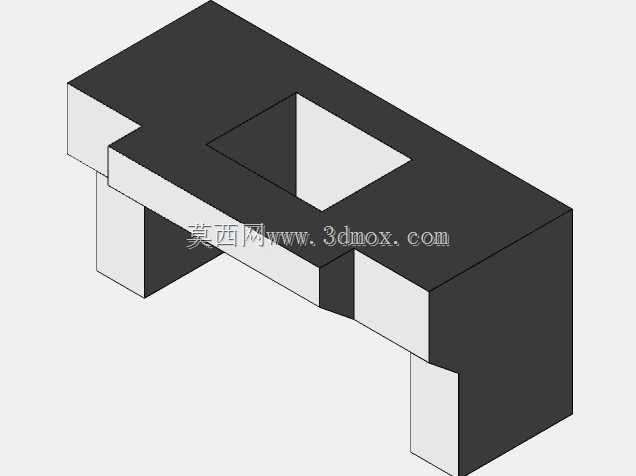

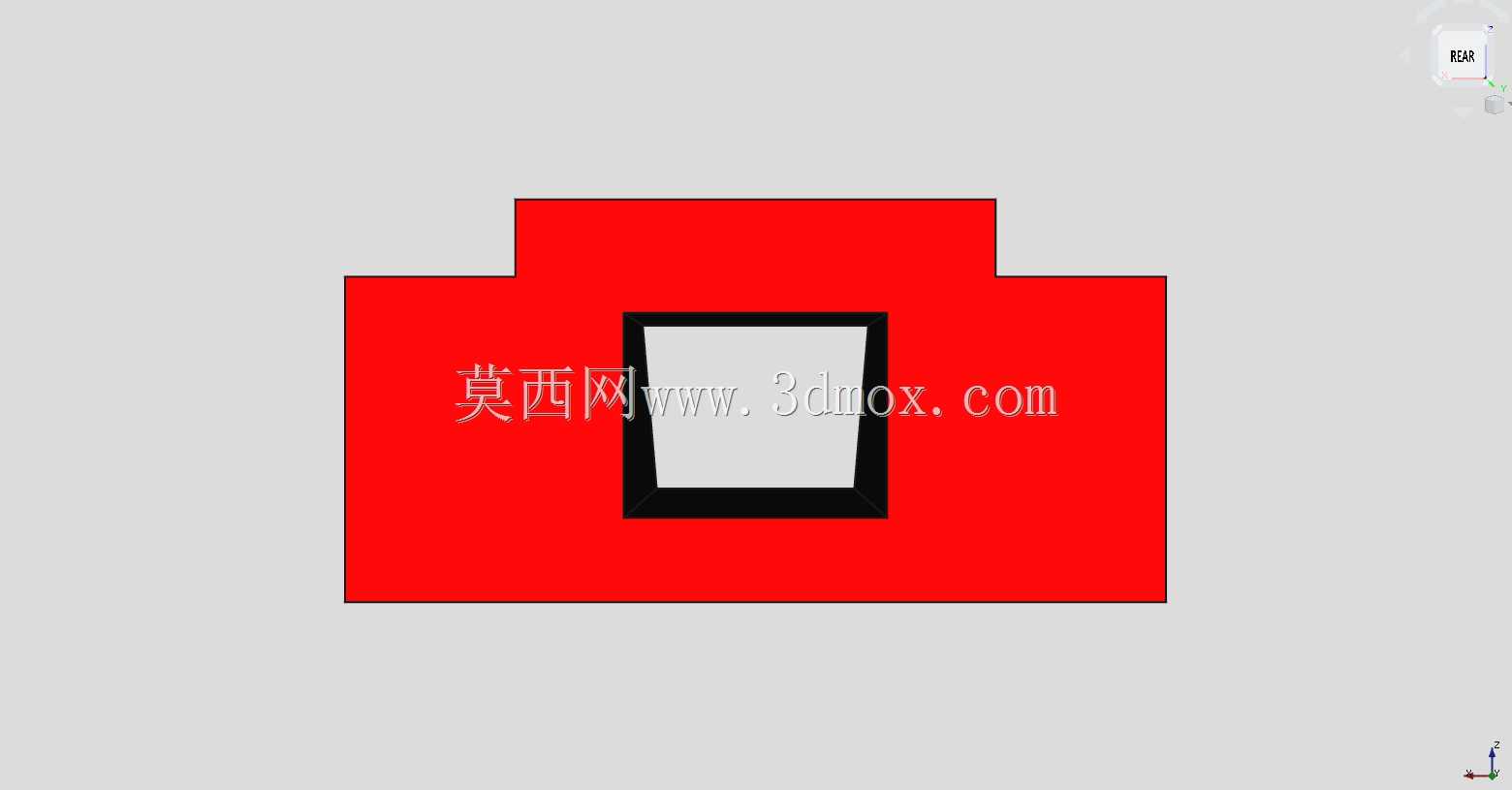

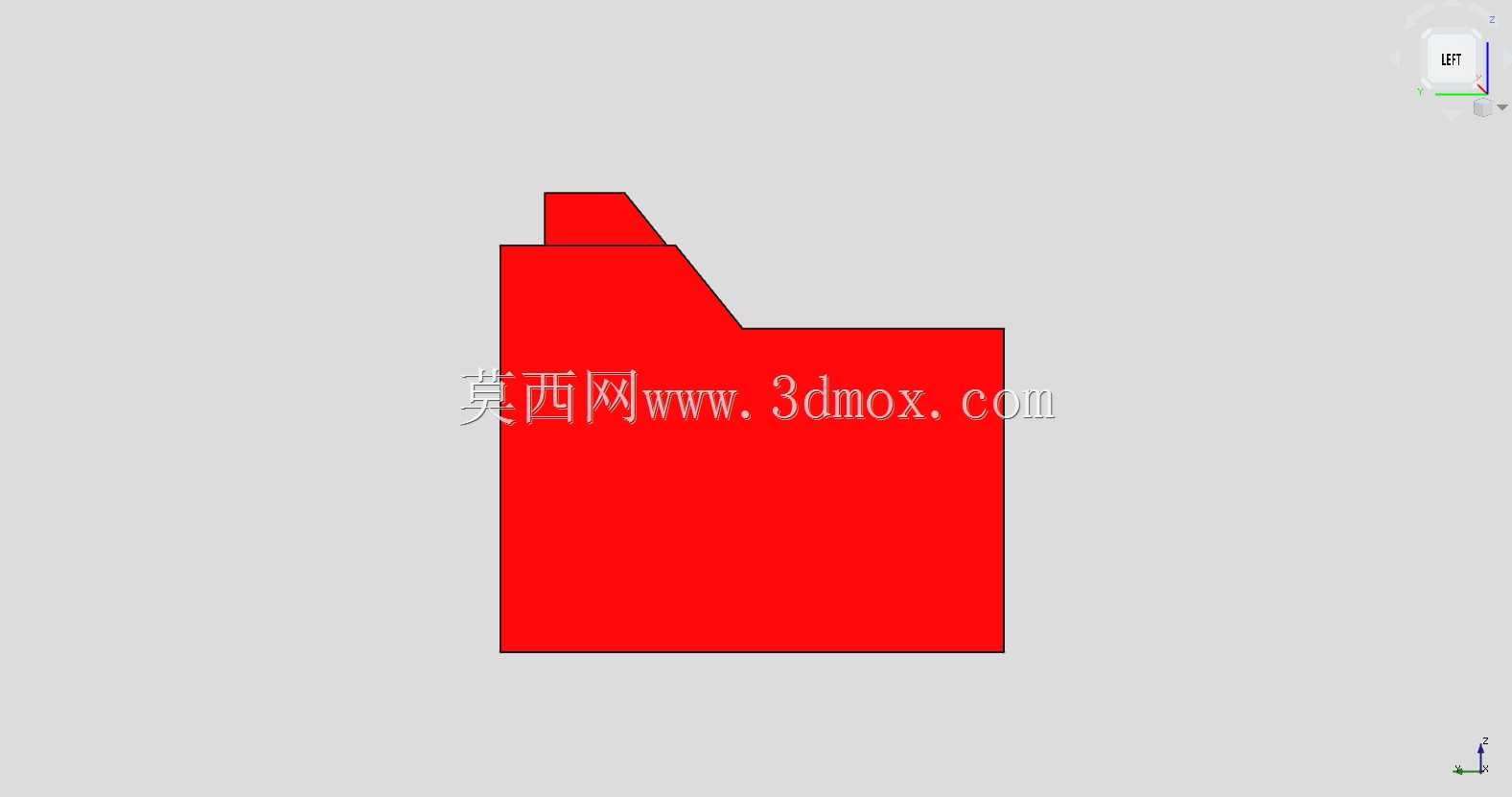

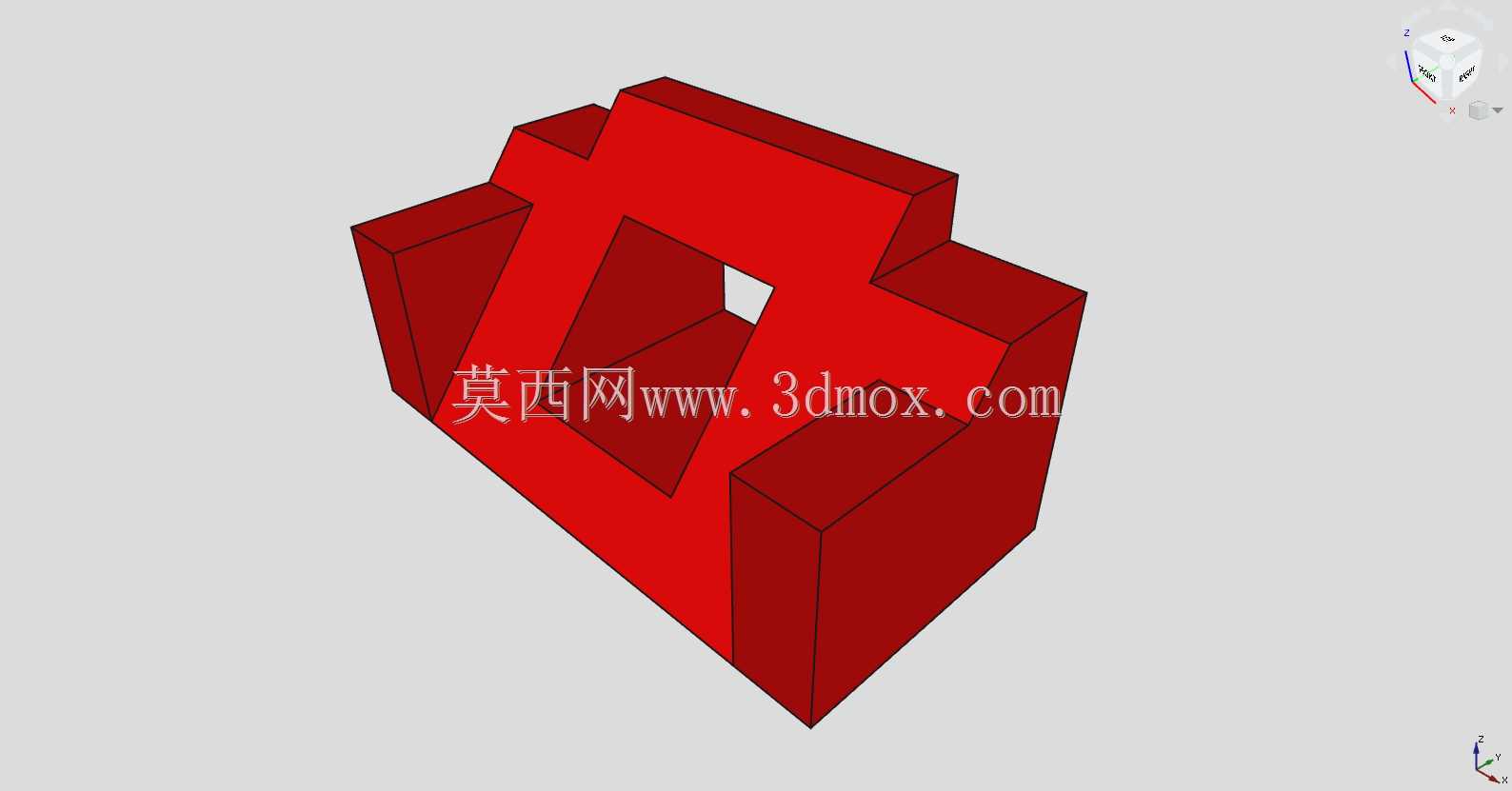

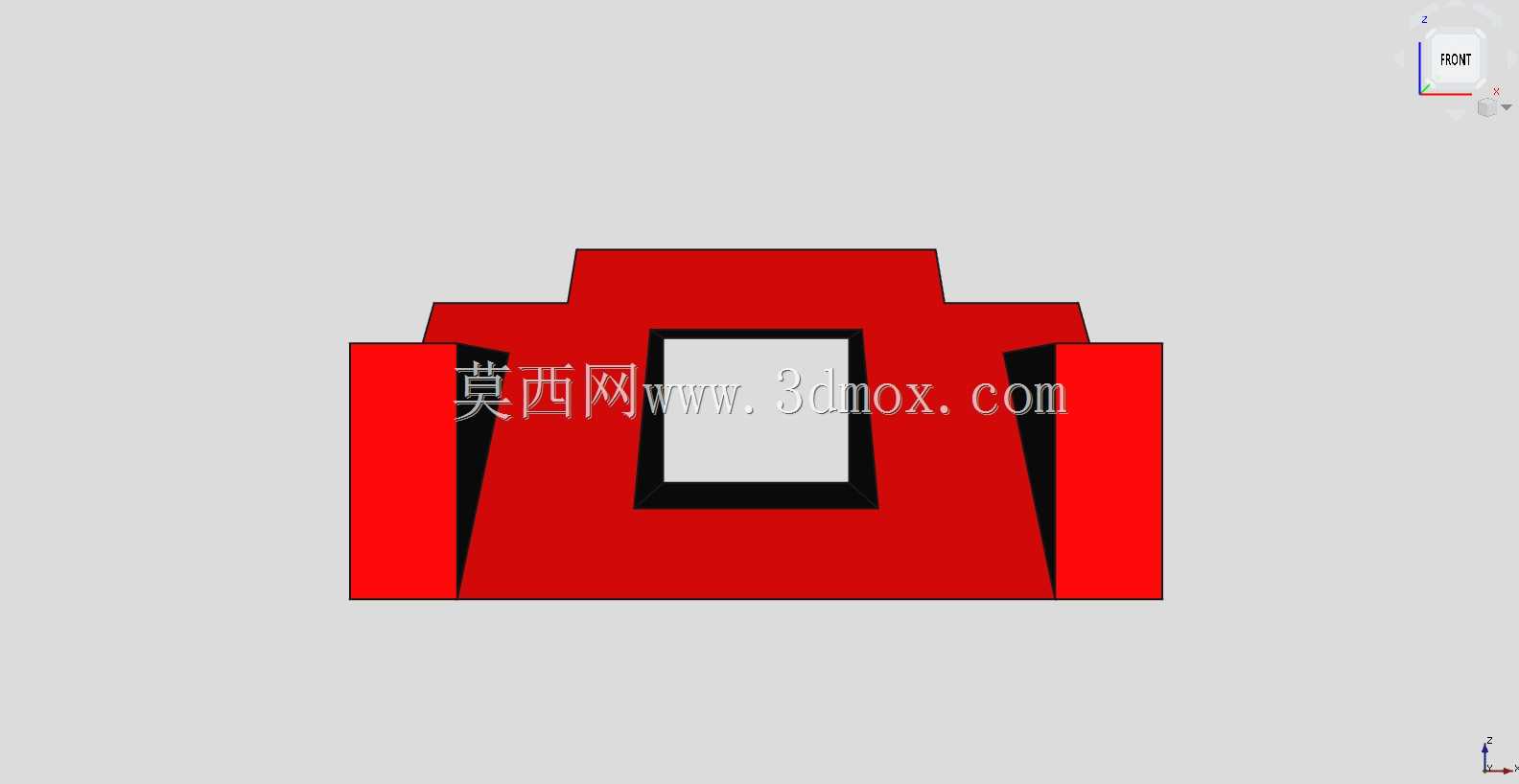

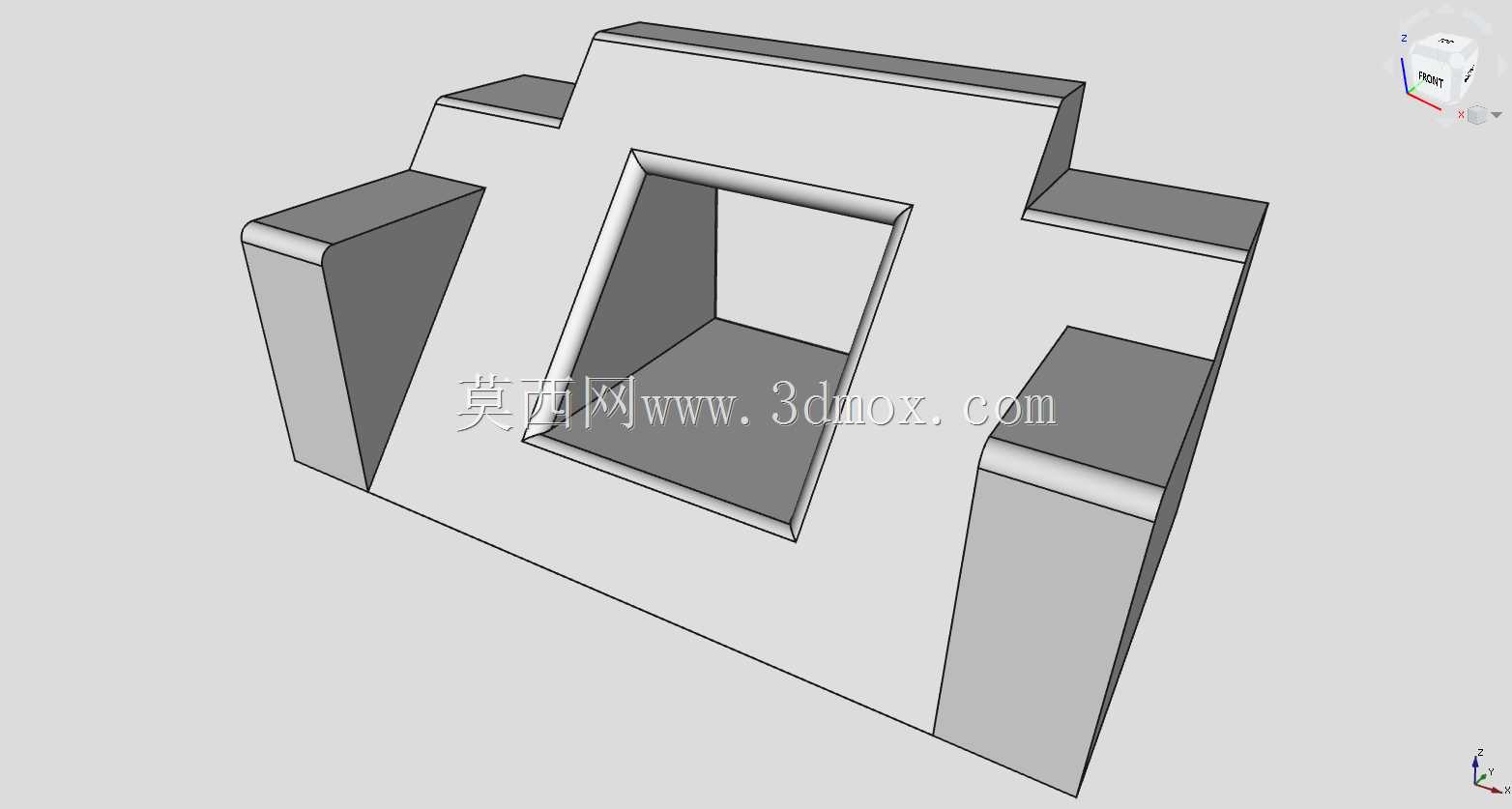

　　从结构思路上看，整体采用对称式块体布局，主体壁厚连续，外轮廓由多层台阶组成。上部较窄的立壁提供主要竖向支撑，左右逐级外扩的台阶增大底部接触范围，使零件放在工作台或机架上时具有更稳的支撑边界。底部宽度大于顶部宽度，受力后倾覆风险降低；两侧斜向收分的外壁既减少材料占用，也让载荷从上部安装区域较平顺地传递到底部接触面。中间方形通孔不是简单挖空，孔口带有一圈凸起边框，这个边框能够提高开口区域的局部刚度，避免薄板状立面在开孔后出现明显弱区。

　　在实际设备布置中，这种基座可放在手动装配工位、简易焊接工装、光电检测支架或者实验台组件中。若上方需要固定导向块、压块、小型滑轨或气缸连接座，顶面可作为粗基准面；左右台阶面则能布置侧向挡块、调整螺钉、接近开关或者线束固定件。方腔内部留出的空间，适合把容易受碰撞的零部件藏入实体轮廓内，既减少外部干涉，也让整机外观更规整。对于需要人工操作的工位，边角做成小圆角过渡，可以降低磕碰损伤，也能避免应力集中在尖锐棱边上。

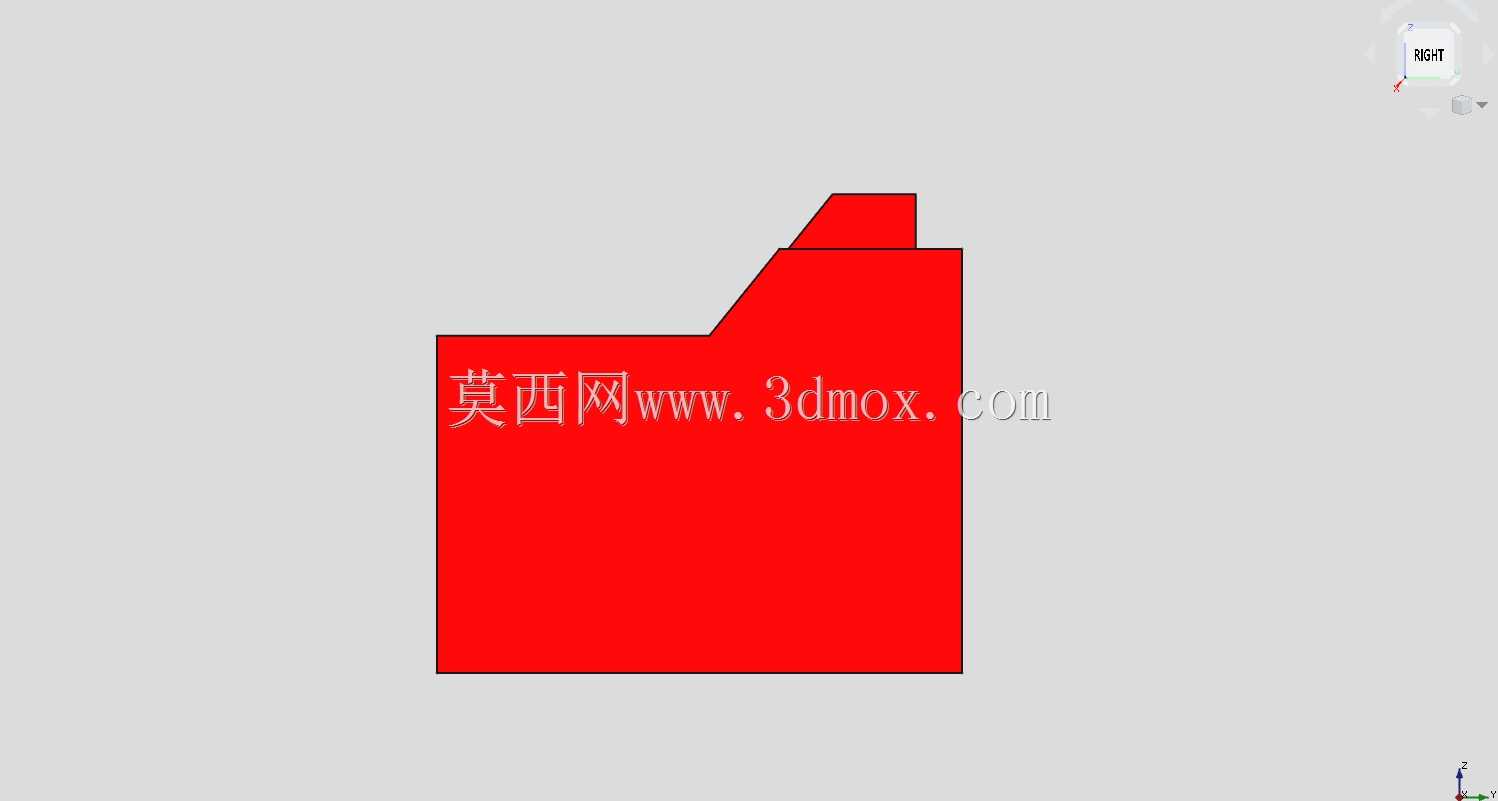

　　建模时应先确定总体长宽高和底部安装边界，再按功能分区建立台阶。主体可看作一个大实体，通过多次拉伸、切除和倒角完成：先拉出基础块体，再切除左右下部多余材料形成外扩支脚，随后在中部切除方形贯通腔，最后对孔口边缘和外侧棱边添加圆角或倒角。圆角半径不宜盲目放大，尤其在台阶交汇位置，要保证相邻面仍能形成清晰的安装贴合区；若圆角过大，可能导致配合零件无法贴平，或者在数控加工时增加清角难度。

　　尺寸协调上，中间方腔的边长要根据被容纳部件的外轮廓加操作间隙确定，腔体深度方向若为贯通结构，需要核对背后是否有管线、螺栓或维修空间。侧壁厚度不能只按视觉比例设定，承载较大时应结合材料弹性模量和预期载荷校核，薄壁区域可通过孔口凸缘、外侧加强台阶或底部加宽来补偿。底部接触面应保持平面连续，若后续需要螺栓固定，可在两侧实体区域预留沉孔或通孔，孔边到外壁的距离要满足扳手空间和铸件、机加工件的最小壁厚要求。

　　加工角度看，该造型适合采用铣削方式制作原型，也可作为焊接钢板件或铸造件的概念模型。若用铝板或钢板加工，台阶面和方腔内壁可通过三轴铣削完成，内腔转角需要根据刀具半径设计圆角；若用于塑料或铸造工艺，则要增加拔模斜度，并区分加工面与非加工面。装配时，基座的底平面、侧立面和孔口边框可分别承担不同基准作用：底平面决定高度位置，侧立面便于侧向靠紧，方腔边框则能为嵌入件提供周向定位参考。

　　这种零件的价值在于把多个零散支架功能集中到一个实体件中，减少装配层级。设计过程中需要反复检查台阶高度是否与周边机构干涉，腔体开口是否便于零件放入，外壁斜面是否影响螺栓操作，以及整体重心是否落在底部支撑范围内。通过实体造型可以直观发现这些空间问题，并在投产前调整壁厚、台阶宽度、孔口高度和安装孔位置，从而降低后期工装返工概率。
