斜面带孔一体式支撑基座结构

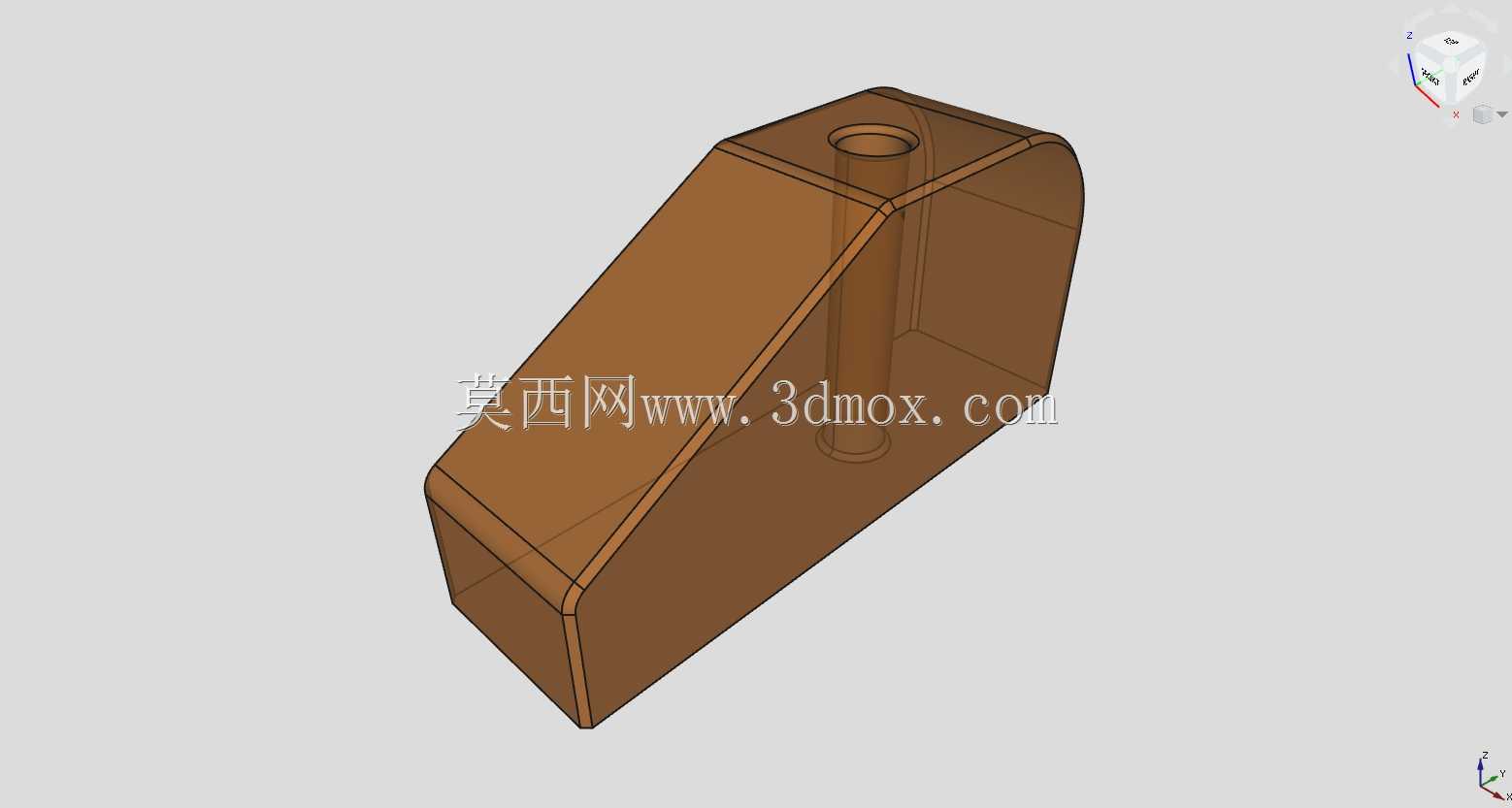

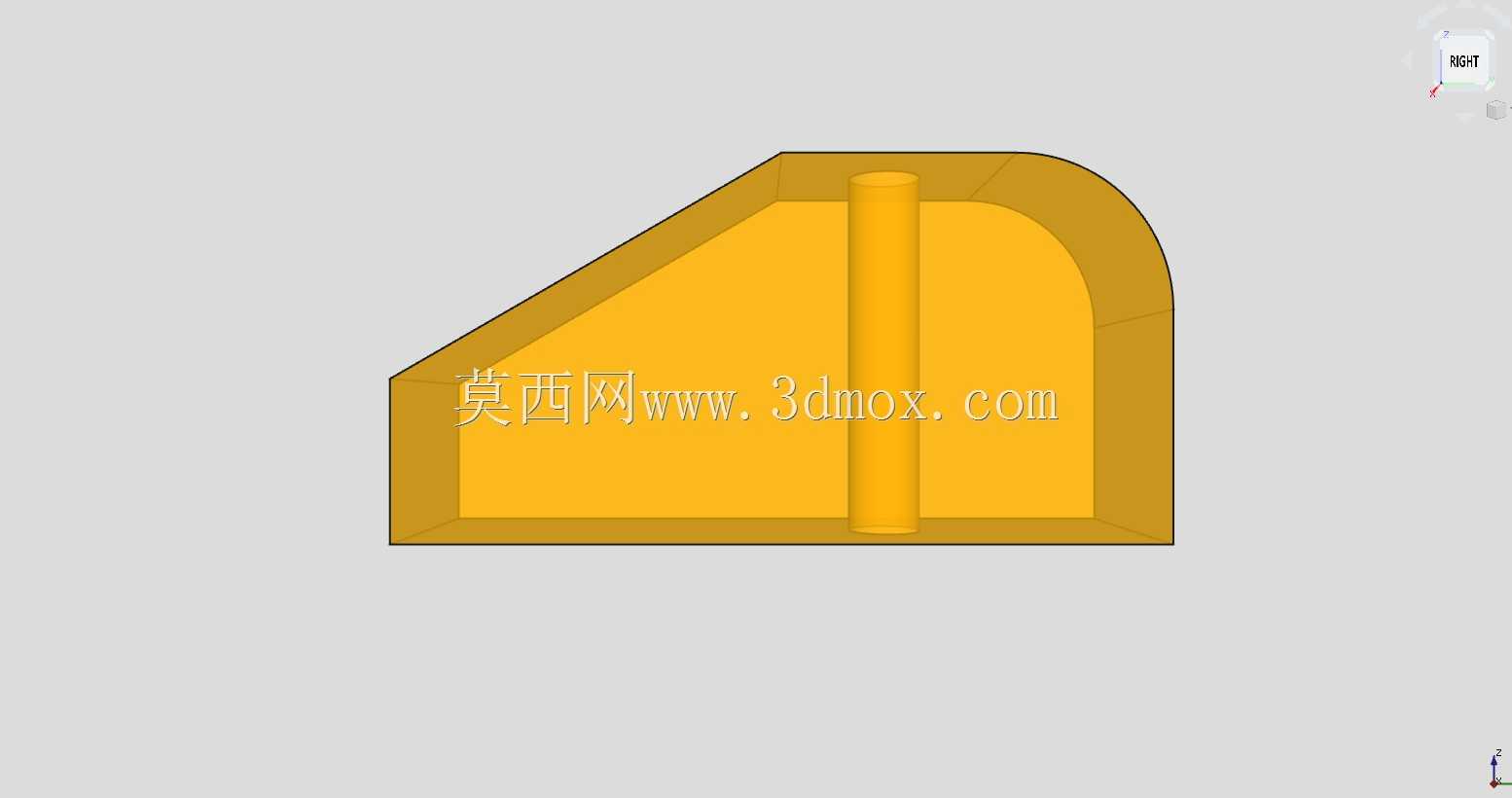

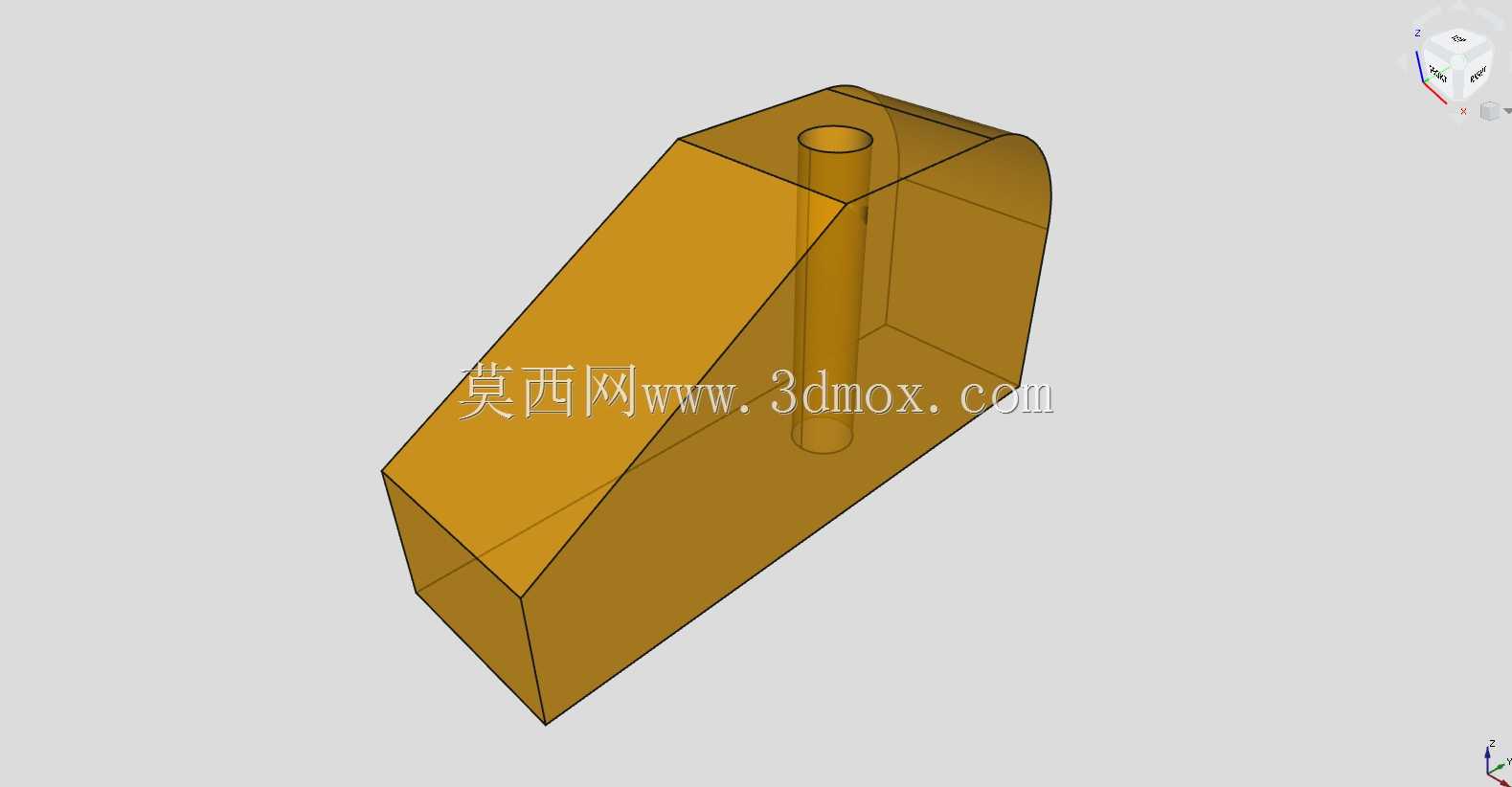

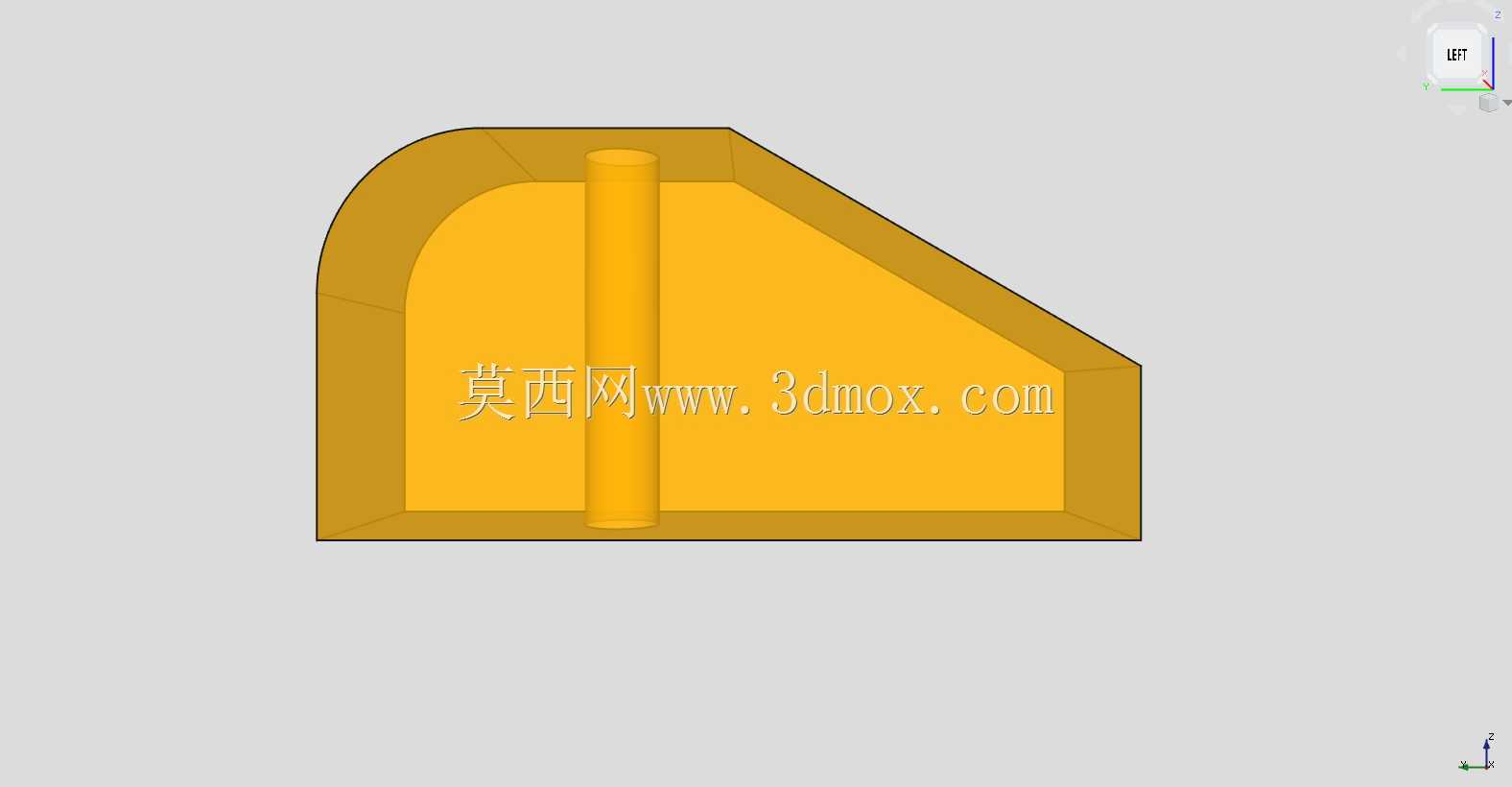

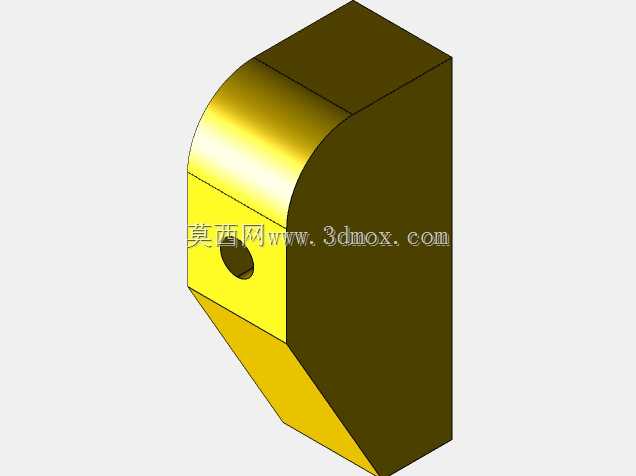

　　该零件属于小型通讯终端配套的安装支撑类构件，整体采用一体式实体结构，主体轮廓由底部矩形安装段、中部斜向过渡支撑面与顶部带同轴通孔的圆柱凸台三部分衔接构成，外轮廓所有棱边均做了均匀圆角过渡，没有尖锐应力集中棱线。从实际装配场景来看，这类构件多用于桌面通讯外设、小型信号采集终端或者便携通讯测试工装的内部支撑位：底部平直矩形段可贴合设备内部钣金安装面或者塑胶壳体内的定位台阶，依靠底面完整平面保证放置时的接触刚度，不会出现局部悬空导致的装配翘曲；中部斜向坡面并非单纯的外观造型，而是顺着内部走线与相邻元件的避让边界生成——坡面的倾斜角度经过匹配，既给侧边排布的通讯排线、小型接插件留出了足够的插拔操作空间，

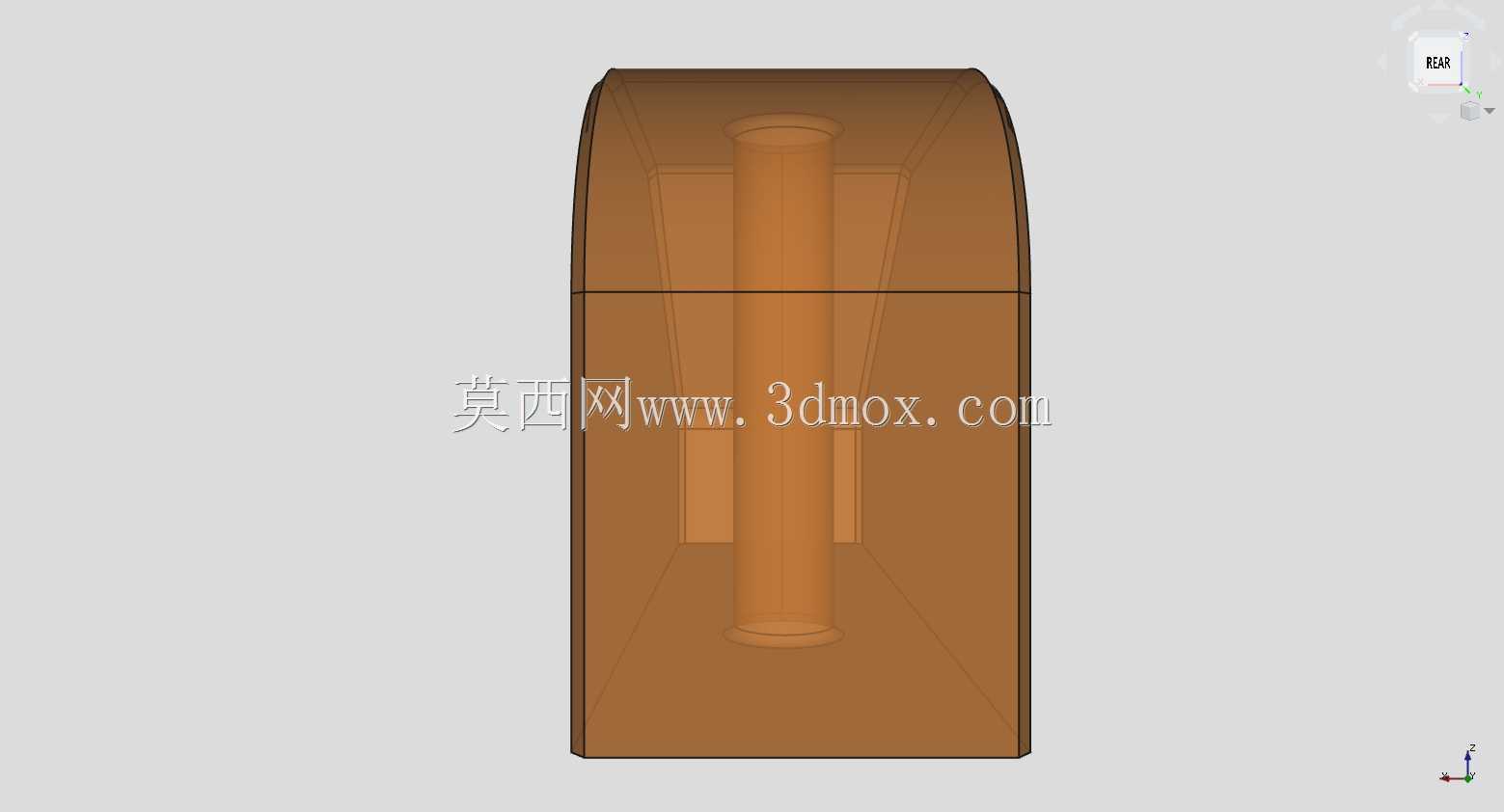

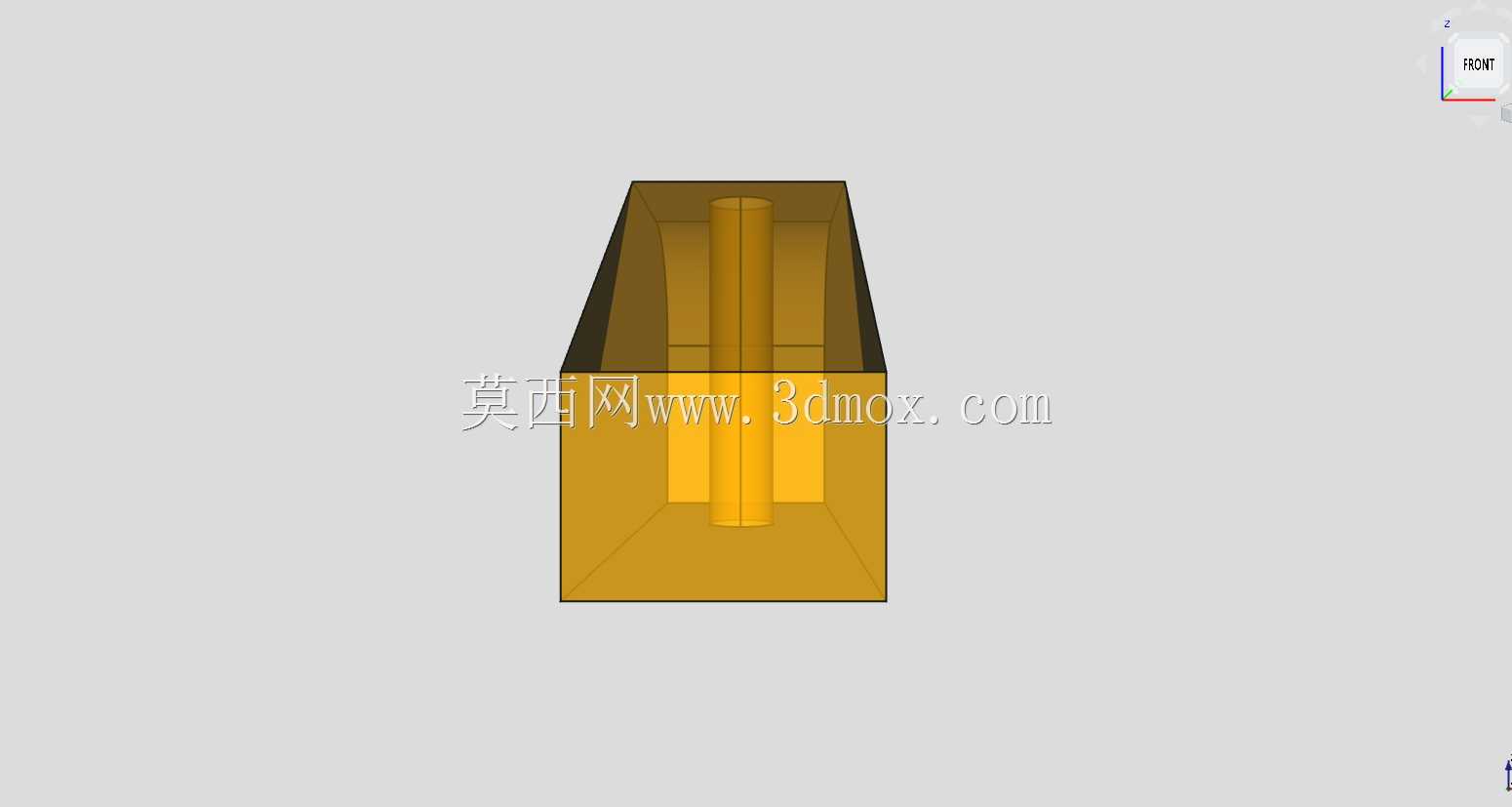

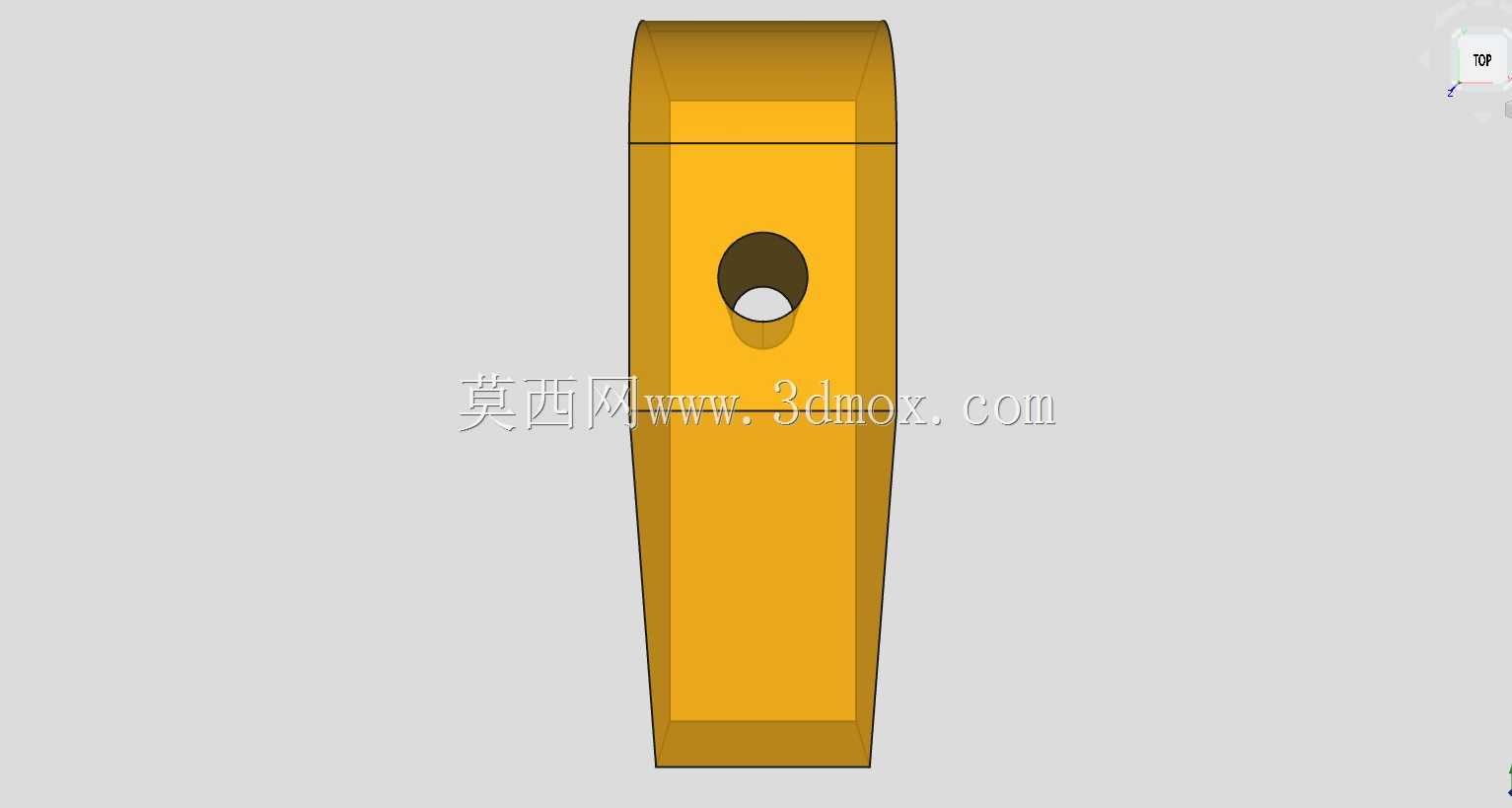

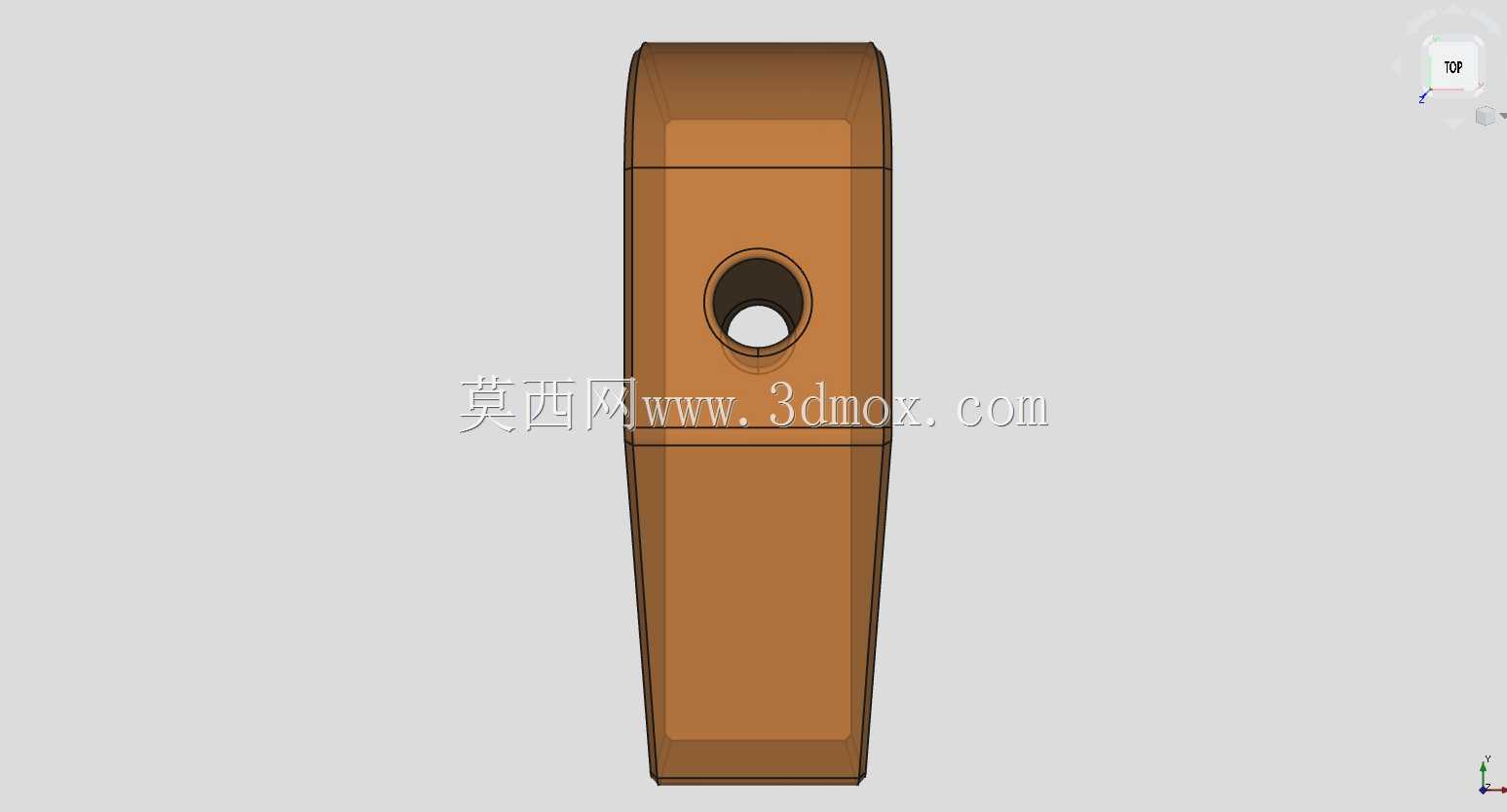

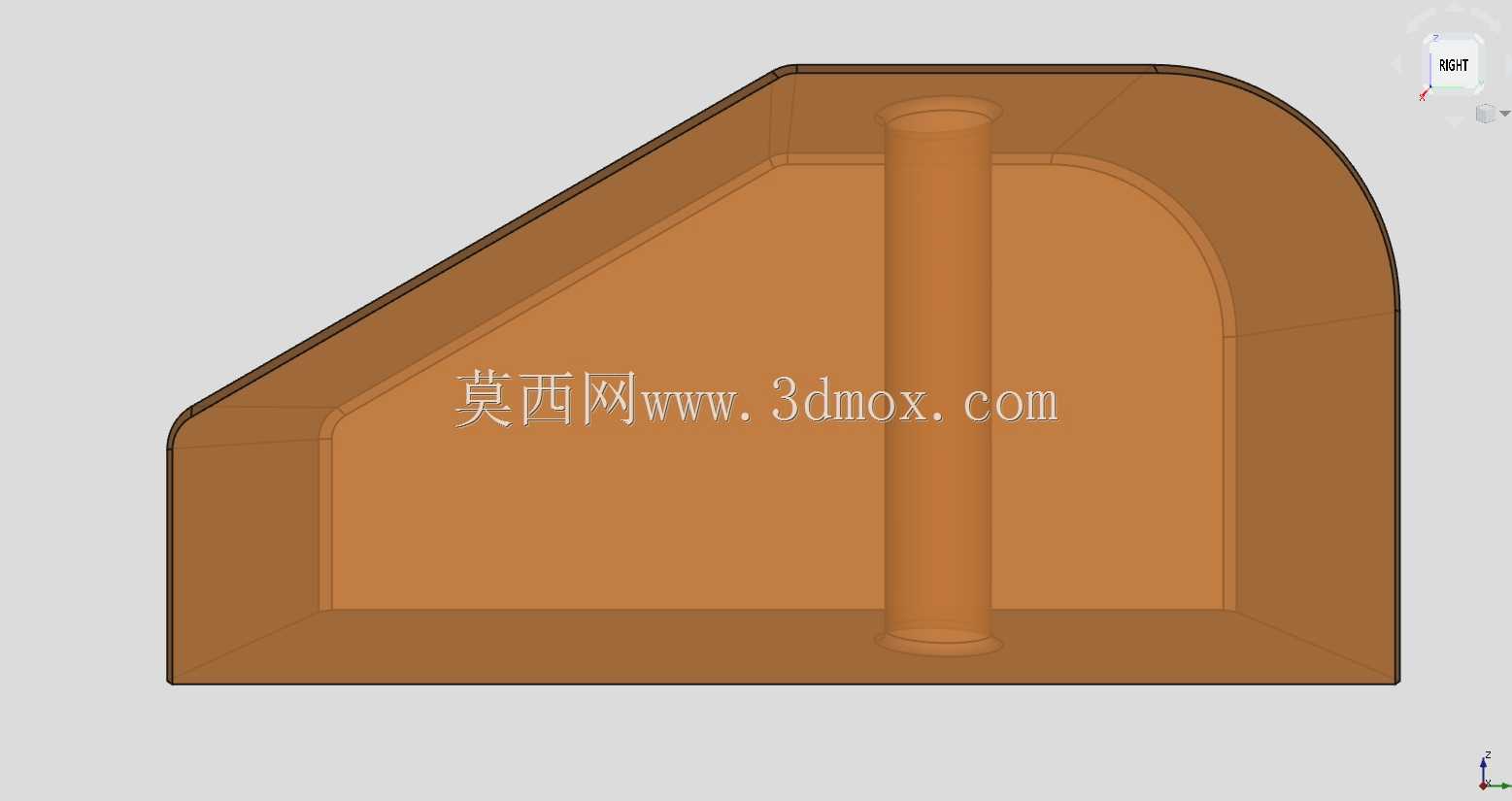

　　也避免了直角凸台在壳体内占用多余的无效空间，在紧凑的手持或者桌面通讯设备腔体里，这种斜切过渡能大幅提升内部空间利用率。顶部的同轴通孔是整个零件的核心功能结构，孔位沿竖直方向贯通顶部圆柱凸台并延伸至零件内部腔体，实际使用时该孔用于穿装固定螺丝或者定位销轴：当作为支撑座使用时，螺丝从孔位穿过将上方的通讯功能模块锁紧在基座上，孔的同轴度直接决定上方模块的安装对位精度，建模时孔壁与凸台外圆保持同轴，周边实体壁厚均匀，不会出现局部壁厚过薄导致锁螺丝时柱体开裂的问题。零件整体为半包覆的腔体式结构，后侧与内侧开放、外侧为连续实体壁，这种设计一方面可以在注塑成型时减少材料用量、降低整件重量，适配便携通讯设备的轻量化需求，

　　另一方面开放侧可以直接卡入设备壳体的预设卡位，装配时不需要额外做复杂的对位工装，顺着腔体开口推入即可完成预定位。从安装边界维度考量，零件的总长、总宽与总高都按照小型通讯设备的内部安装栈高设定：底部矩形段的长宽尺寸匹配壳体内预设的安装凸台边界，四周预留的间隙满足塑胶件的成型公差与装配公差，不会出现装配件干涉；顶部圆柱凸台的外径小于下方斜撑段的顶面宽度，锁附操作时扳手或者电批头有足够的操作空间，不会和斜撑面发生磕碰。结构设计阶段优先保证了受力路径的连续性：从顶部螺丝孔传入的锁附力，顺着圆柱凸台向下传递到斜向支撑壁，再沿斜壁分散到底部整个矩形安装面，力流走向平滑没有截面突变，即便在设备受到跌落冲击时，

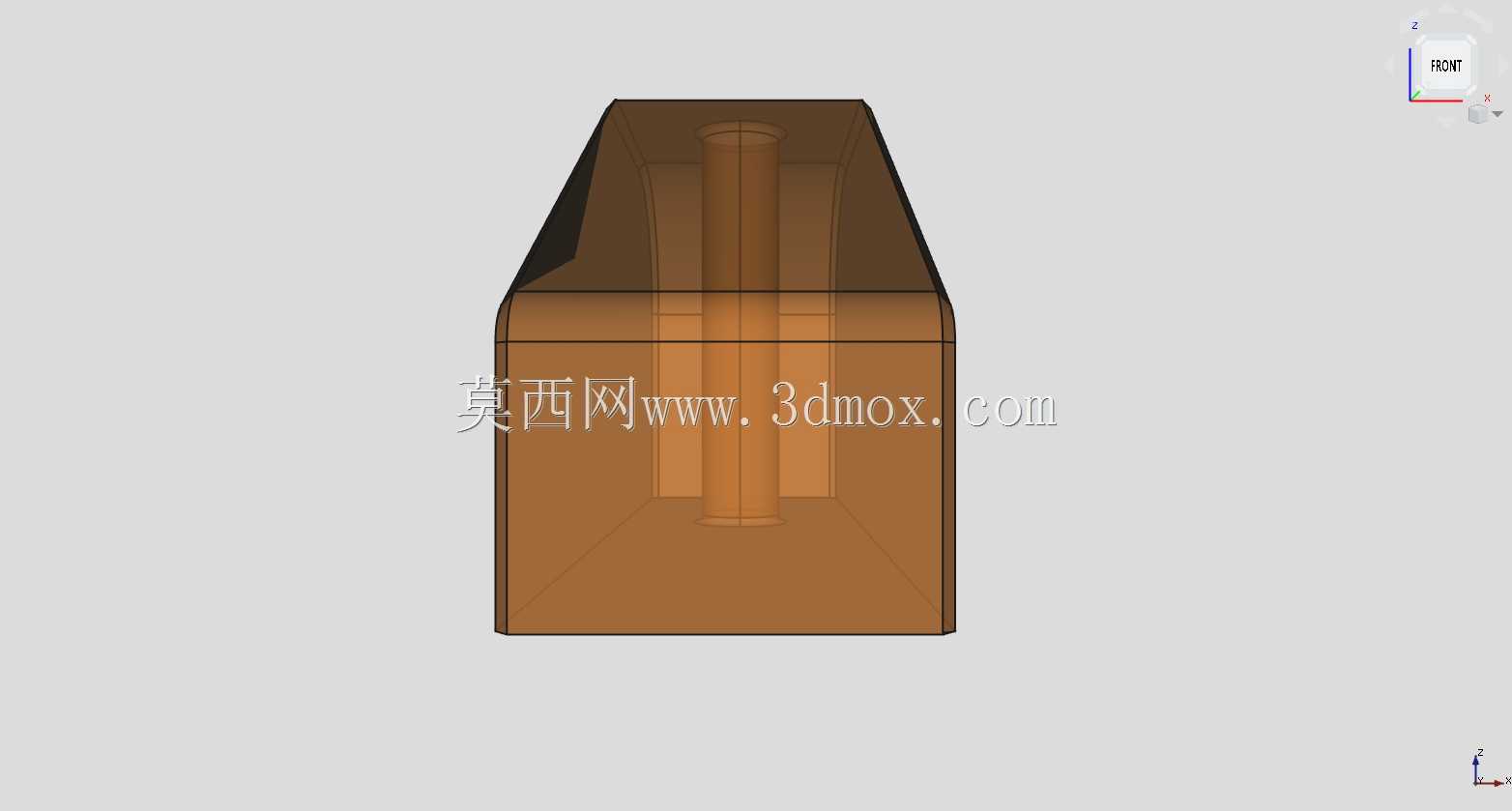

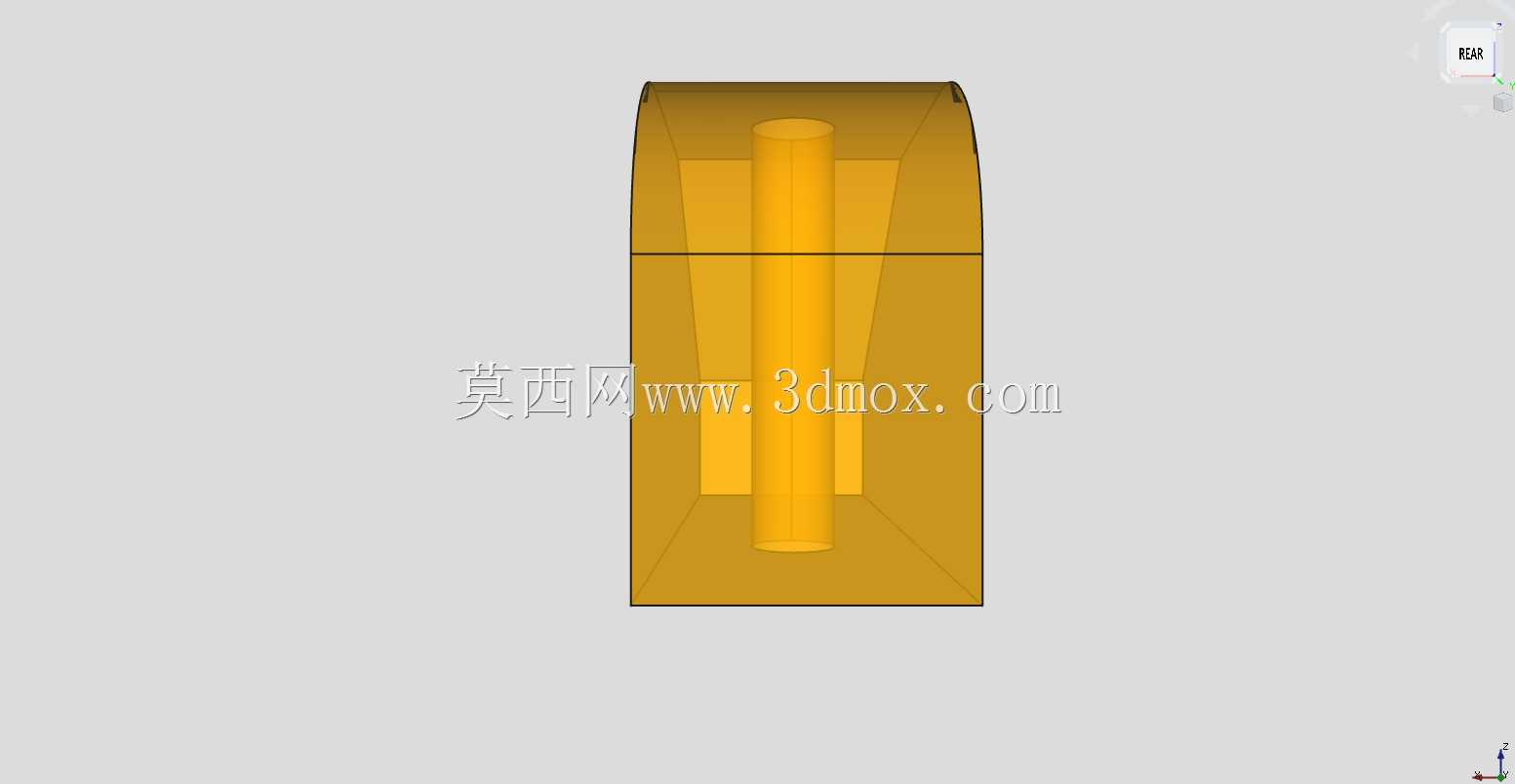

　　应力也会均匀分散在斜壁与底面的衔接圆角处，不会在孔位周边产生断裂风险。这类支撑件在通讯类产品的迭代开发中十分常见，不需要复杂的曲面特征，全部由拉伸、凸台、打孔、圆角这类基础特征构成，参数化调整时只需要修改底面长宽、坡面倾斜角度、顶部孔直径这几个核心参数，就可以快速适配不同尺寸的通讯终端安装需求，既可以作为独立的塑胶支撑座量产，也可以在工装测试阶段作为3D打印的临时定位支座使用，匹配小批量试产时的快速验证需求。腔体内部的竖直筒状结构和顶部孔位连为一体，加长了螺丝的啮合导向长度，即便装配时螺丝出现轻微偏斜，也能顺着内孔导向正确旋入下方的螺母位，降低流水线装配时的不良率。外轮廓的圆角除了降低应力集中，也避免了装配工人操作时被锐边划伤，同时注塑成型时圆角位置的材料填充更顺畅，不会出现缺胶或者应力发白的成型缺陷。
