30206型圆锥滚柱轴承结构设计

　　在各类需要承受径向与轴向复合载荷的回转传动场景中，圆锥滚柱轴承始终是核心支撑部件的首选之一，30206型滚柱轴承作为常规公称尺寸系列的代表型号，广泛适配中小功率减速机输入输出端、机床主轴辅助支撑、农用机械行走轮系、输送线辊筒支撑座等多种工况。这类轴承的设计核心在于通过锥形滚动体与内外圈滚道的线接触特性，在有限的安装空间内实现更高的载荷承载能力，相比同尺寸深沟球轴承，其可承受的单向轴向载荷上限提升40%以上，同时能抵消传动过程中斜齿轮、锥齿轮啮合产生的轴向分力，避免轴系出现窜动影响传动精度。

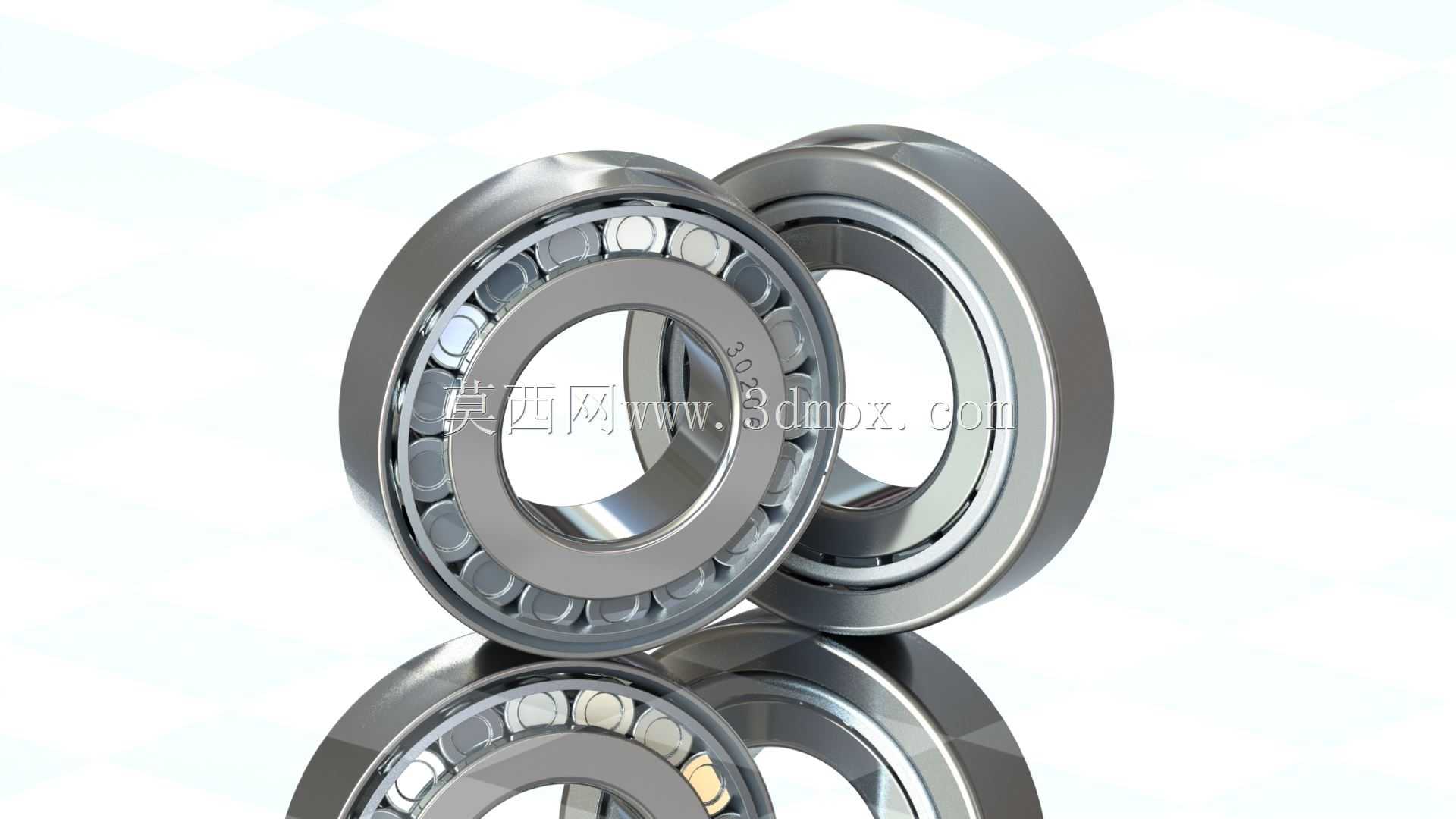

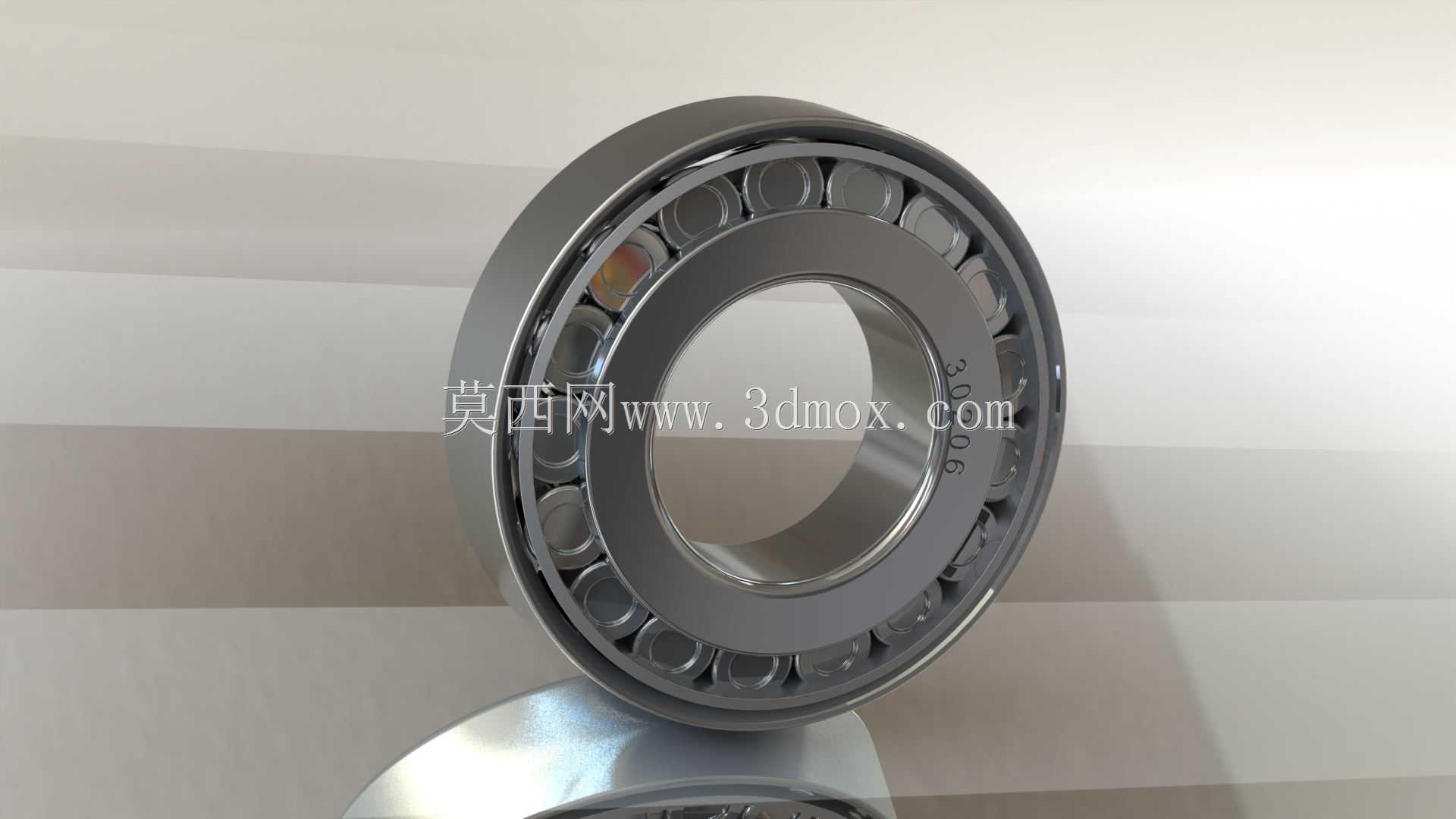

　　从结构设计逻辑来看，30206型滚柱轴承采用分离式结构设计，内圈组件与外圈可独立拆分，安装时可分别调整内圈与轴的过盈配合量、外圈与轴承座孔的配合公差，适配不同工况下的装配需求。滚动体采用对数曲线修形的圆锥滚子，均匀排布在保持架窗孔内，保持架采用冲压钢板材质，通过兜孔结构约束滚子的位置，避免滚子在运转过程中出现歪斜、相互摩擦的问题，同时优化了滚子端面与内圈大挡边的接触润滑状态，降低高速运转时的摩擦温升。轴承的接触角设计为常规12°-16°区间，既保证了足够的径向承载能力，又能兼顾中等轴向载荷的承载需求，若应用在轴向载荷占比更高的场景，也可通过调整预紧量改变实际接触状态，匹配不同的载荷特性。

　　尺寸边界是设备选型与装配校核的核心依据，该型号轴承内径为30毫米，可适配公称直径30毫米的阶梯轴轴颈，安装时轴肩的高度需控制在3-4毫米区间，避免轴肩过高接触轴承密封圈或保持架，同时保证轴肩端面的垂直度公差在0.01毫米以内，防止轴承安装后出现偏载。轴承外径为62毫米，对应轴承座孔的公称尺寸为62毫米，座孔的挡肩高度需控制在4-5毫米，保证外圈端面有足够的支撑面积，同时预留拆卸工具的操作空间。轴承的装配宽度为17.25毫米，安装时内圈与外圈的轴向错位量不得超过0.5毫米，否则会导致滚子与滚道的接触面积减小，局部应力集中加剧，大幅缩短轴承使用寿命。

　　在实际应用场景中，这类轴承的润滑方式需根据运转转速选择，当线速度低于5米每秒时可采用锂基脂润滑，注脂量控制在轴承内部空腔容积的1/3到1/2，避免注脂过多导致运转时搅拌阻力过大引发温升；当线速度高于8米每秒时建议采用稀油润滑，通过油路将润滑油输送至滚道与滚子的接触区域，同时带走运转产生的磨屑与热量。安装过程中需采用专用套筒压装内圈或外圈，禁止通过滚动体传递压装力，否则会造成滚子表面出现压痕，运转时产生异响与振动。在轴系设计时，若采用成对安装的配置方式，可选择背对背、面对面或串联排布，分别适配不同的载荷方向与刚度需求，背对背安装可获得更高的支撑刚度，适合重载悬臂轴结构，面对面安装则更便于装配调整，适合常规两端支撑的轴系。

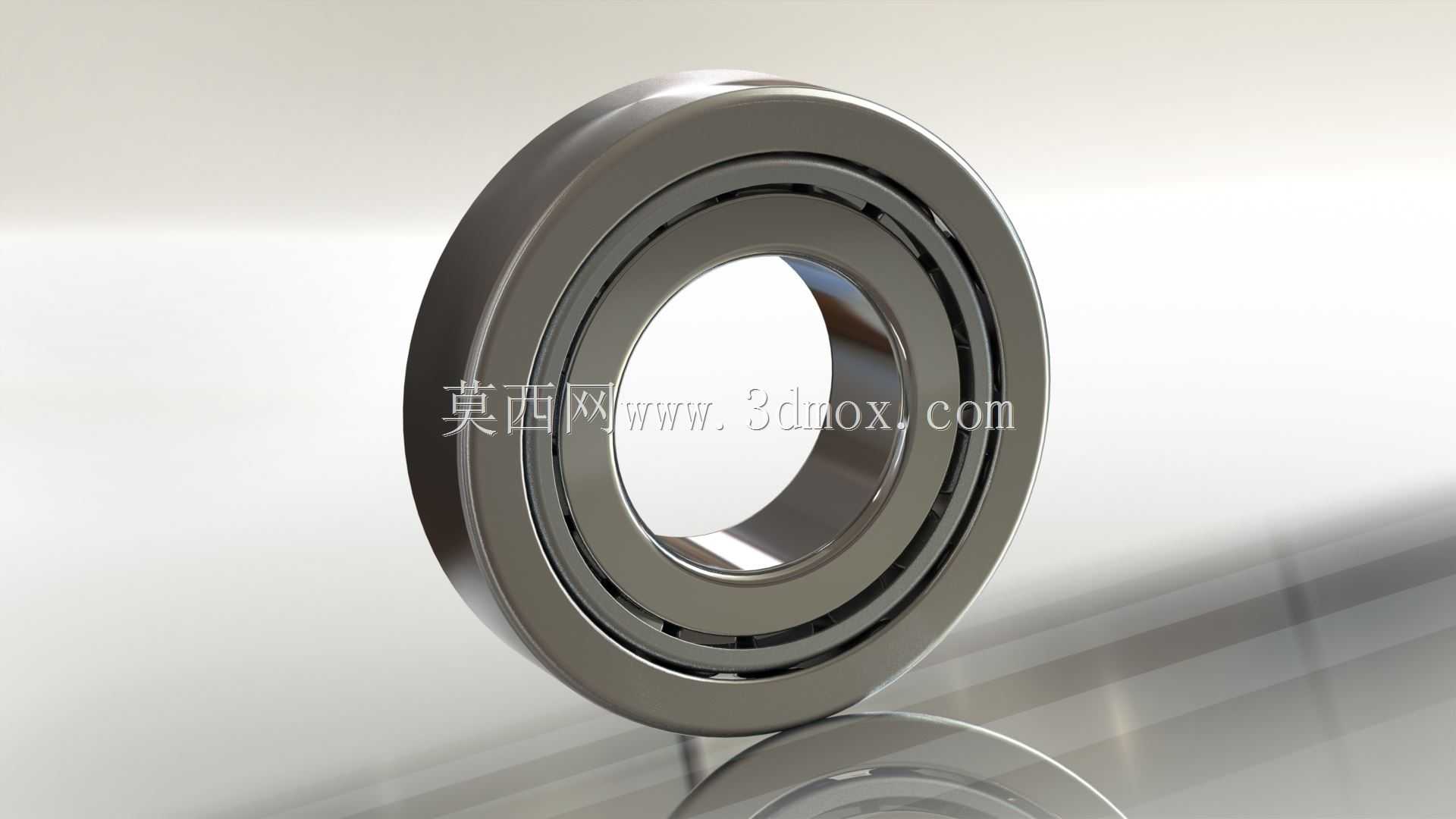

　　从建模角度来看，构建该轴承三维模型时需重点还原滚道的锥度参数、滚子的修形曲线、保持架的窗孔间隙，保证模型在虚拟装配、运动仿真过程中能准确反映实际的装配约束关系与运动状态，避免出现干涉、运动卡滞等仿真误差。同时需注意内外圈的倒角、圆角细节，这些工艺结构不仅是加工过程的退刀需求，也能减少装配时的锐边磕碰，降低应力集中系数，提升轴承的抗疲劳强度。在进行整机结构设计时，还需考虑轴承的密封配置，若应用在多粉尘、多水汽的工况下，需额外配置接触式橡胶密封圈或防尘盖，阻挡外界杂质进入滚道内部，避免磨粒磨损导致轴承提前失效。
