细长杆状通讯连接插针精密结构

　　该细长杆状接触件主要面向通讯设备内部信号互联场景，常见于机柜背板、射频模块转接、测试治具以及小型通讯终端的板端连接位置，承担低阻抗信号导通与机械定位作用。实际装配中，这类零件往往布置在空间紧凑的连接器腔体内，周边需要预留插合导向行程、压接固定段以及尾部焊接或压接区域，因此结构设计不能只关注导电性能，还要兼顾插拔受力、轴向限位、侧向抗弯以及批量装配时的一致性。

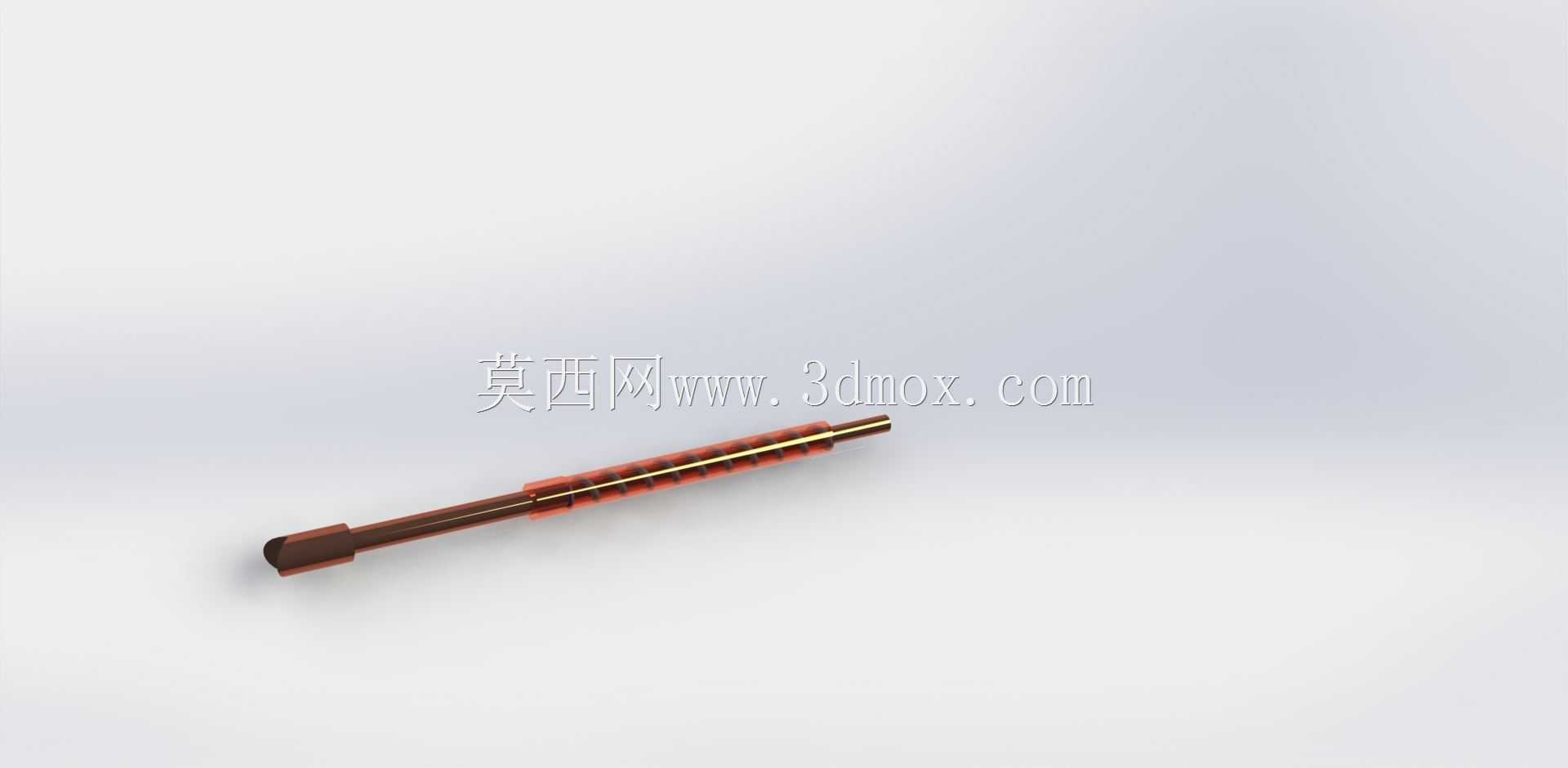

　　从外形上看，零件整体呈细长轴形态，一端为较粗的端部配合段，用于插入基座或护套后形成止挡；中段为长距离杆身，表面分段设置环状或齿状接触结构，用于在对接孔内形成多点弹性接触；另一端逐渐收窄，便于导入配对插孔，同时减少插合初期的卡滞风险。杆身并非采用等直径光轴处理，而是通过局部直径变化形成接触区、让位区和固定区，这种分段方式能够在有限长度内同时满足接触压力、插拔寿命和绝缘隔板穿越要求。

　　接触区的设计重点在于稳定导通。环状凸起沿轴向连续布置，可在配对件内形成多个接触位置，即使某一位置存在微小污染或加工偏差，其余接触带仍能维持信号通路。凸起之间的凹槽一方面可容纳少量润滑或防护介质，另一方面为接触变形提供空间，降低刚性过盈带来的插入力。对于通讯类信号连接而言，接触压力并非越大越好：压力过高会导致插拔阻力上升、磨损加快，并对塑料基座产生持续撑胀；压力过低则可能在振动环境下出现瞬断。因此杆身直径、凸起高度和节距需要结合插孔材料弹性、镀层厚度以及目标插拔次数共同确定。

　　端部较粗段承担机械限位功能。零件装入绝缘基座时，该段可与基座台阶面贴合，防止插针在对接过程中沿轴向后退；若采用压接工艺，粗段与孔壁之间形成过盈固定，其压入量需控制在既能抗拔出又不使基座开裂的范围内。长杆段穿过多层隔板时，应校核各段与隔板孔之间的同轴关系，避免因累计偏心造成接触区偏磨。尖端导入段通常设置较小倒角或圆弧过渡，使插针在盲插条件下能够顺利进入插孔，同时减少对插孔内壁镀层的刮削。

　　安装边界方面，细长杆零件的长径比较大，运输和装配过程中容易受侧向力产生弯曲，因此三维结构中需要明确杆身直线度、关键段同轴度以及端部倒角范围。基座设计时应在插针中部或靠近受力位置增加支撑肋，缩短悬臂长度；若插针外露段较长，则需在护套内设置导向孔，使插合过程中的横向偏差先由导向结构修正，再由接触段承载。板端焊接区域应与接触区保持足够距离，避免焊接热量沿杆身传导至弹性接触部位，引起材料性能变化。

　　建模时可将零件按功能拆分为导入端、接触环带、让位槽、止挡轴肩和固定端几个特征，先以旋转特征建立主体轮廓，再通过阵列或周向切槽形成重复接触结构。环状特征的圆角不能忽略，尖锐棱边在实际电镀和插拔过程中容易产生应力集中，也会划伤配对件。对于需要模流或装配校核的场景，还应将插针与基座孔、配对插孔、护套导向壁一同进行干涉检查，重点观察最小插合状态、完全插合状态以及允许偏心状态下的接触关系。

　　该类结构虽然尺寸小巧，但对通讯链路的可靠性影响直接。设计中需在导电截面、接触稳定性、插拔力、弯曲刚度和装配工艺之间取得平衡，使细长杆既能够顺利完成快速对接，又能在振动、温变和多次维护插拔后保持稳定连接。
