带链轮传动结构的齿轮箱三维设计

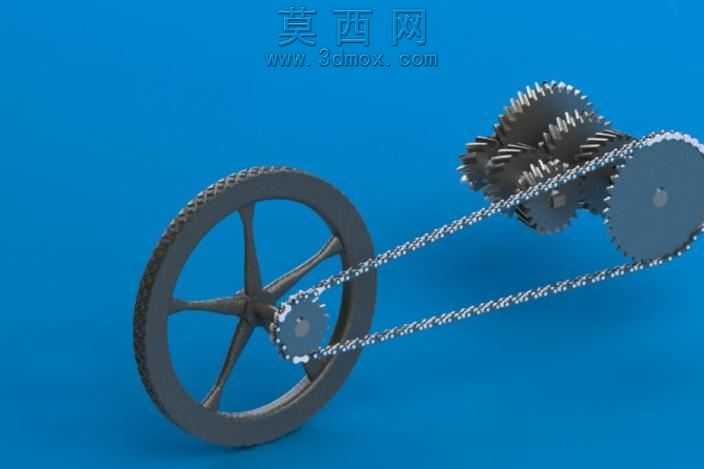

本作品为带链轮传动结构的齿轮箱三维设计，整体采用三维建模软件完成全参数化建模，建模过程中严格遵循机械传动设计规范，对每一处结构尺寸都做了精准的参数约束，保证各传动部件之间的装配间隙符合实际工程应用要求。模型整体包含多级圆柱齿轮传动组、链轮传动副、传动主轴、支撑辐条轮等核心结构，建模时首先搭建整体传动骨架，确定各级传动的中心距、传动比参数，再依次完成单个齿轮的齿形绘制，通过参数化方程生成标准渐开线齿廓，保证齿轮啮合的精度，避免出现干涉问题。链轮部分同样按照标准链传动参数建模，链节与链轮齿的啮合位置做了精准的配合约束，链条采用阵列方式完成整体装配，还原了链传动的真实排布形态。渲染阶段采用纯色蓝色背景突出机械结构本身，金属材质的参数调整充分还原了钢制传动部件的金属质感，不同部件根据功能区分材质表现，齿轮、链轮、链条采用哑光金属材质，辐条轮做了细微的表面纹理处理，增强模型的真实感。结构设计上，该齿轮箱整合了齿轮传动与链传动的优势，多级齿轮组实现大传动比的减速增扭，末端链传动实现远距离的动力传输，辐条轮作为动力输出端的惯性轮，能够提升传动过程的平稳性，降低转速波动。设计过程中充分考虑了传动部件的受力情况，对齿轮的齿宽、轴径都做了适配性的尺寸优化，既保证结构强度，又避免整体结构过于笨重。各部件之间的装配关系完全按照实际机械装配逻辑设置，支持拆解查看内部结构，也可用于传动原理的演示，能够直观展示动力从输入端经过多级齿轮减速，再通过链条传递到输出轮的完整传动路径，模型结构完整无缺失，各部件之间无干涉，可直接用于后续的工程分析、教学演示或者方案展示使用。
