带钻削工位的回转类工件专用夹具

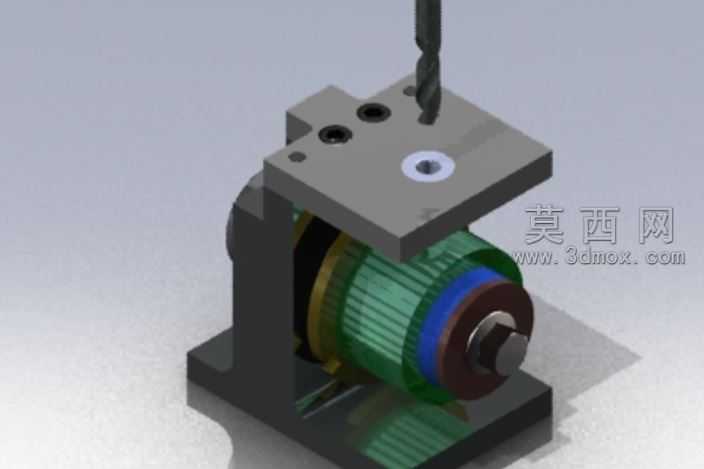

本作品为面向回转类零件钻削加工设计的专用夹具三维模型，整体采用SolidWorks完成全参数化建模，所有零件均按照机械加工常用公差标准进行尺寸约束，装配过程严格遵循实际工装的装配逻辑，添加了完整的配合约束以还原真实的运动与装夹状态。模型渲染阶段采用了接近实际工业场景的材质配置：夹具体底座与上方钻模板采用灰铸铁材质表现，还原铸造工装的哑光金属质感，表面添加了细微的磨砂纹理与加工面的光泽区分；中间被装夹的回转类工件分别配置了绿色绝缘防护层、蓝色橡胶缓冲层、深棕色金属基体的分层材质，清晰区分工件不同结构区域的材质属性；夹紧端的螺栓、定位销等标准件采用发黑处理的钢材材质，钻头部分添加了高速钢的亮面金属反光效果，整体渲染光影柔和，结构层次清晰，能够直观展示夹具的装夹逻辑与工作状态。从结构设计来看，该夹具采用L型一体式铸铁底座作为承载主体，保证加工过程的刚性与稳定性；上方设置可拆卸式钻模板，通过两个定位销与夹具体精准定位，钻套孔位置与待加工孔位严格同轴，保证钻孔位置精度；工件装夹区域采用V型定位配合端面顶紧的结构，适配圆柱类回转工件的装夹需求，侧面设置夹紧螺母与压板结构，可通过旋紧螺母实现工件的可靠夹紧，避免钻削过程中工件出现转动或窜动；钻模板上方预留的排屑空间与钻头避让结构，充分考虑了实际钻削加工的排屑与刀具运动需求。设计思路上，该夹具针对回转类零件径向孔加工的装夹痛点，将定位、夹紧、钻模导向功能集成于一体，减少了装夹找正的辅助时间，钻模板的可拆卸设计也可适配不同规格工件的孔加工需求，具备较强的实用性，模型完整还原了夹具的所有细节结构，包括安装孔、锁紧螺纹、定位槽等细微特征，可直接用于工装设计参考、教学演示以及加工工艺方案验证。
