货运车辆登车踏步金属梯结构设计

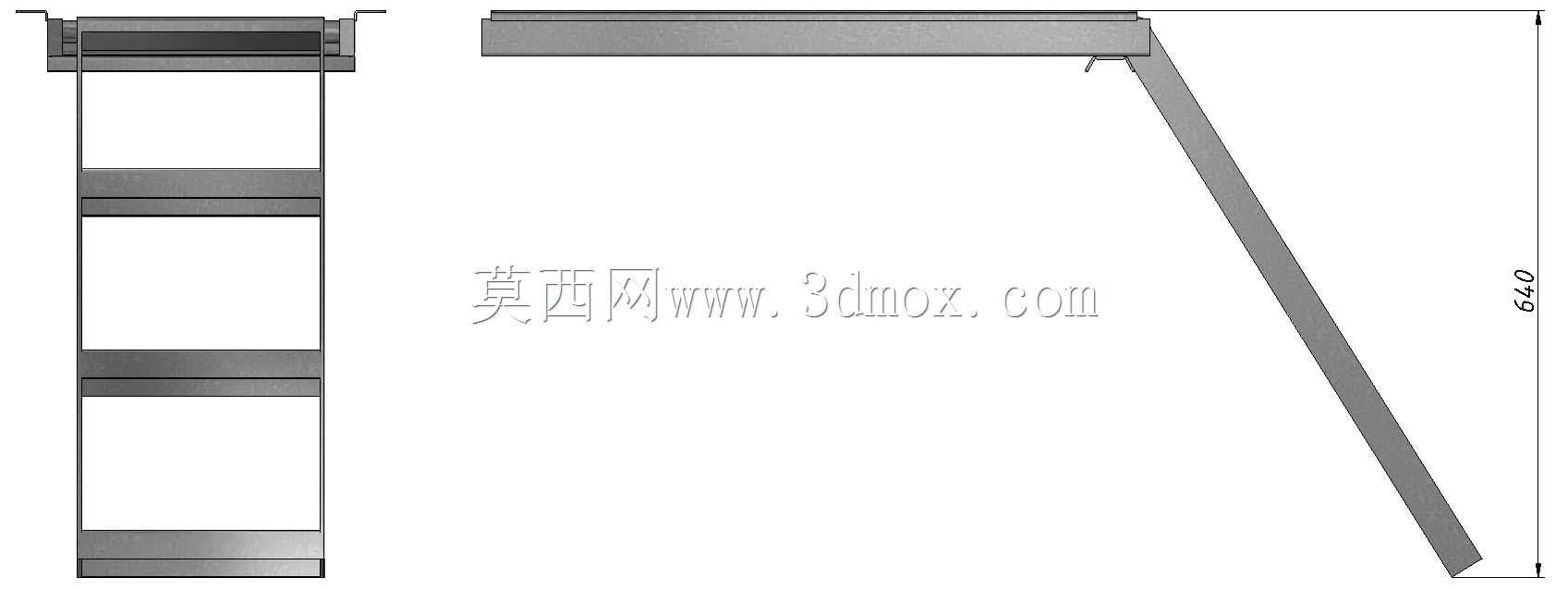

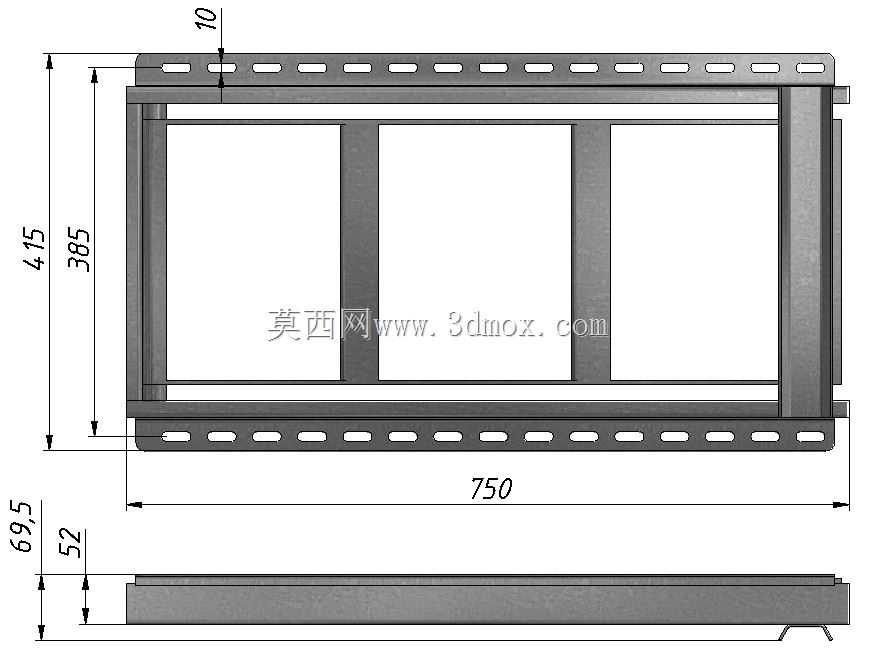

　　在商用车运维与货场装卸作业场景里，这类梯架是解决货台与车厢底板高度差的核心辅助构件，日常作业中驾驶员、装卸工频繁上下货厢时，若直接踩踏车架边缘或轮胎，极易发生踩滑、崴脚的安全事故，尤其是在雨雪天气鞋底沾附泥水、冬季金属表面结霜的工况下，可靠的登车踏步结构能大幅降低作业坠落风险。不同于民用建筑的固定楼梯，车载梯架需要兼顾安装空间紧凑性、结构抗冲击性与踩踏稳定性，设计阶段首先要匹配货运车辆侧围的安装边界，整体横向跨度控制在750mm，刚好适配多数轻卡、中卡侧防护栏之间的预留安装位，不会超出车身外廓尺寸，满足车辆上路的外廓合规要求。梯架的纵向安装高度方向，总高度385mm的尺寸设定，是结合多数货运车辆货厢底板离地高度在1.1-1.

　　3m区间计算得出的，三级踏步的高度差均匀分布，每级踏步的踩踏深度符合人体工程学抬脚幅度，避免跨步过大造成的腿部疲劳；梯架顶部10mm的安装翻边结构，是为了直接通过螺栓与车架侧梁或货厢下沿的预留孔位对接，不需要额外焊接支架，现场安装时只需对位拧紧螺栓即可完成固定，后期维护更换也能快速拆解。梯架两侧的边框采用折边成型的金属型材，截面高度69.5mm，其中52mm的平直段作为与车身贴合的安装基准面，能保证梯架安装后与车身侧面保持平行，不会出现倾斜晃动感；踏步面板采用带长圆孔的冲孔结构，一方面能在雨天快速排走踏步表面积水，避免踩踏时打滑，另一方面冲孔结构相比整板能降低整体自重，减少车辆行驶时的额外负载，同时长圆孔的排布方向顺着踩踏受力方向，

　　能提升面板的抗弯折强度，即使装卸工携带重型工具踩踏，也不会出现面板凹陷变形的问题。设计时特意将梯架的踏步之间设置了竖向加强筋，三根加强筋均匀分布在横向跨度内，将单块踏步面板分割为三个独立的踩踏区域，每个区域的尺寸刚好容纳成年人的脚部踩踏，加强筋与边框、踏步面板采用满焊连接，整体形成框架式受力结构，相比无加强筋的平板梯架，抗侧向冲击能力提升40%以上，即使车辆行驶过程中梯架受到路面飞溅石子的撞击，也不会出现焊缝开裂的情况。在实际使用场景中，这类梯架不仅服务于日常上下货厢的人员通行，部分短途货运场景下，装卸工还会短暂站在踏步上整理货厢边部的货物，因此梯架的整体静载能力按照单人150kg的承重标准设计，安全系数取2.5，

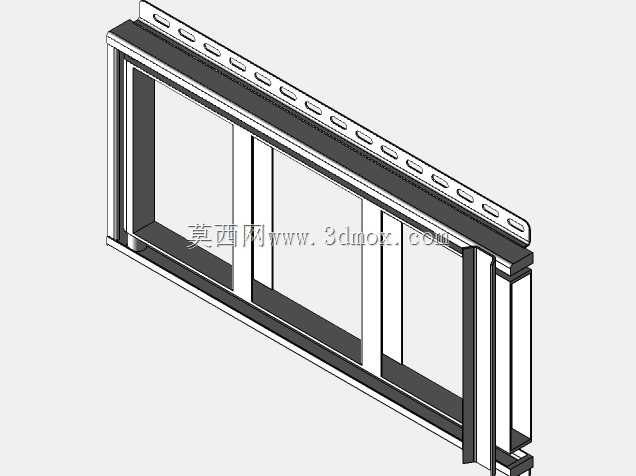

　　完全覆盖人员携带工具站立的载荷需求；梯架表面采用喷塑处理，能适应户外露天停放的耐腐蚀需求，避免长期接触雨水、路面融雪剂造成的锈蚀问题，延长构件的实际使用寿命。不同于后期改装的简易焊接梯架，该结构的所有安装孔位都做了统一的标准化设计，能适配同平台多款货运车型的侧围安装位，不需要针对单一车型单独开模，降低了配件的生产与备货成本；梯架底部的平直边框距离安装面的间隙控制在合理范围，不会因为车辆行驶过程中的颠簸与车身其他部件发生干涉，同时底部边框的折边结构做了圆弧过渡，避免人员上下时剐蹭裤腿或磕碰小腿。在三维建模过程中，所有钣金件的折弯系数都按照常用冷轧钢板的加工参数设定，展开尺寸直接对接数控折弯设备的加工参数，不需要后期二次调整尺寸，焊接位置的预留焊道间隙也符合常规焊接工艺要求，生产端拿到模型后可以直接拆解下料图投入生产，减少了工艺转化的时间成本。
