大直径回转支承滚珠转盘结构

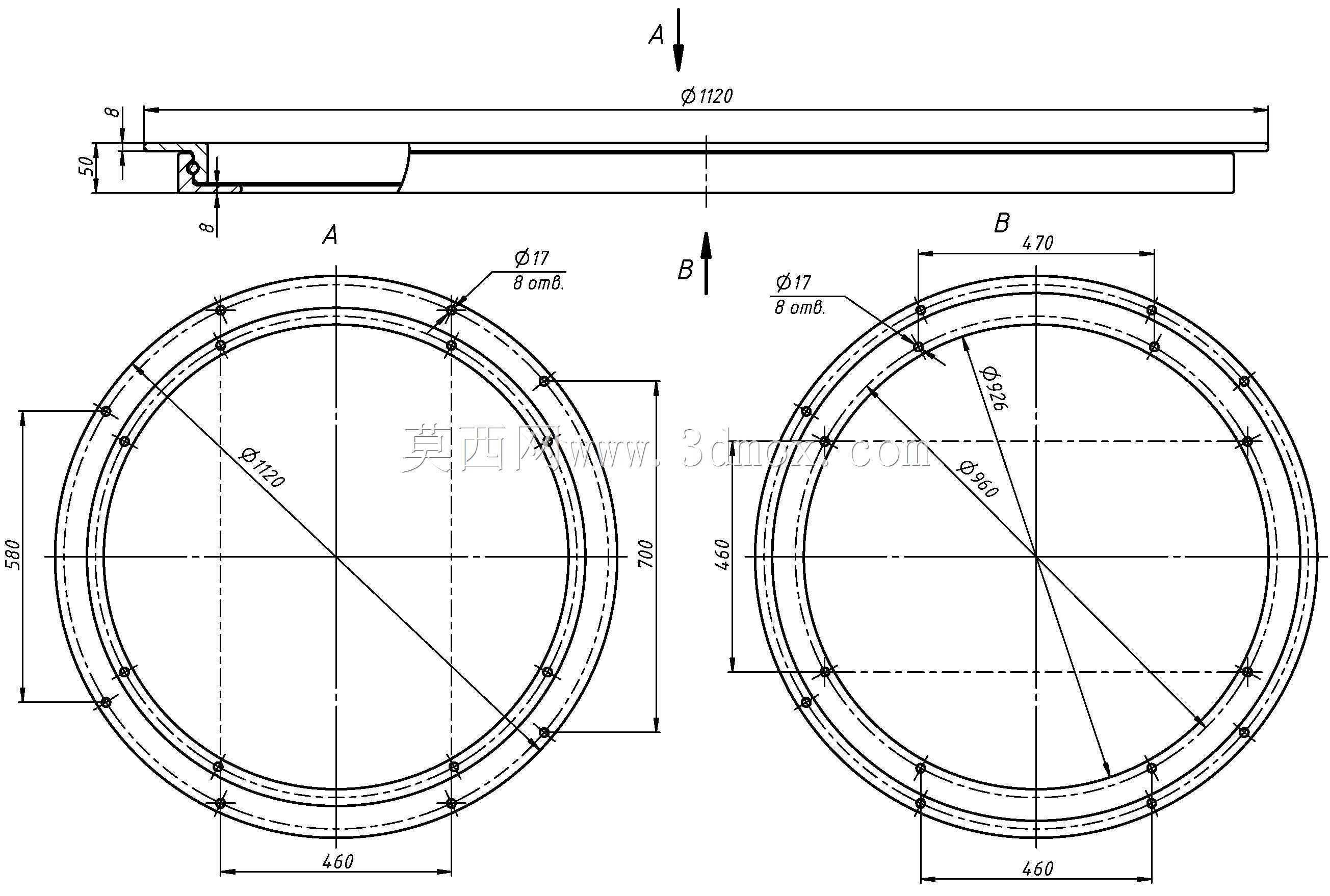

　　该回转支承结构采用薄型环形布局，整体外径约φ1120mm，截面高度控制在50mm左右，属于大直径、低高度的滚珠转盘部件。从剖视结构可以看出，转盘由内外环形座圈、周向布置的滚珠及保持定位结构组成，滚珠沿环形滚道连续承载，使上部回转部件能够相对下部固定基座平稳旋转。图纸中给出了两组主要安装圆：外侧安装孔分布圆约φ1080mm，内侧安装孔分布圆约φ960mm，周向孔位采用φ17通孔，孔口标注有8mm倒角，便于螺栓穿入和装配对中。局部尺寸B约470mm，反映了剖视区域内座圈、滚道与连接边的相对位置关系。

　　在工程应用中，这类转盘常见于需要相对回转却又要求轴向尺寸紧凑的设备。例如回转工作台、变位机、大型焊接工装、自动化输送转台、工程机械上车连接、雷达或照明支架、舞台旋转平台以及一些轻工设备的旋转底盘。它的核心作用不是传递高速旋转，而是在低速、重载、频繁启停或间歇摆动条件下，提供可靠的轴向支承、径向约束和抗倾覆能力。与普通轴系轴承相比，回转支承把支承直径放大到接近设备底座尺寸，使载荷作用点更靠近滚道，力臂关系更合理，能够承受较大的垂直压力和偏载力矩。

　　设计思路上，该结构优先保证安装边界清晰和承载路径连续。外圈与内圈分别对应设备的固定侧和旋转侧，螺栓孔沿圆周均布，使连接件受力均匀；滚道位于环形截面内部，滚珠通过点接触或近圆弧接触传递载荷。薄型外形有利于降低整机重心，减少底盘与回转平台之间的堆叠高度；对于安装空间受限、但转盘直径较大的设备，这种结构比采用中心主轴加大型推力轴承的方案更节省空间，也更容易与板焊机架、箱体法兰或平台骨架集成。

　　从外形尺寸看，建模时需要重点控制三个层次：第一是外圆、内孔和总厚度构成的外部包络，第二是上下安装面的平行度及孔位分布圆，第三是滚道中心圆、滚珠直径和座圈沟槽形状。图纸中φ17孔并非单纯装饰特征，而是装配约束的关键，孔位角度误差会直接影响螺栓能否顺利穿过配对法兰；8mm倒角则用于去除锐边、引导紧固件，并在一定程度上降低孔口应力集中。若在三维环境中进行详细设计，应先建立基准轴线和主安装平面，再以环形阵列方式生成孔特征，避免逐个复制造成相位偏差。

　　实际选型和建模时，不能只关注外径。滚珠数量、滚道曲率、座圈材料及热处理状态、螺栓规格、预紧间隙和密封方式，都会影响转盘的转动阻力与使用寿命。该图纸呈现的是一种结构表达明确的回转转盘方案，适合用于设备总体布置、安装干涉检查、回转机构原理演示以及加工件外形确认。对于承受冲击载荷或长期满负荷运转的场景，还需要结合载荷谱校核滚道接触应力、螺栓拉伸强度和连接法兰刚度；对于轻载低速工位，则可在保持安装尺寸不变的前提下，对座圈厚度、加强筋和孔数进行适度优化。

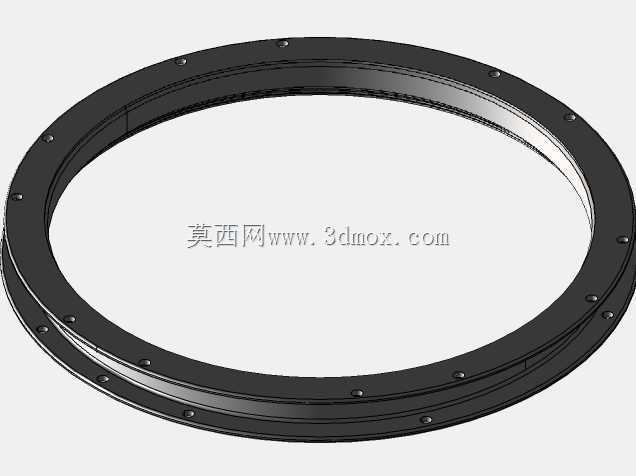

　　该模型的价值在于把大直径回转支承的空间关系直观呈现出来：环形本体承担回转支承功能，周向孔系负责与上下设备连接，内部滚珠滚道决定旋转精度和承载特性。结构工程师可据此完成机架接口设计，工艺人员可据此核对钻孔、倒角和装配顺序，设备选型人员也可通过外径、安装圆、厚度和孔位尺寸快速判断其是否适合现有平台。
