封闭式立式数控铣床结构三维设计

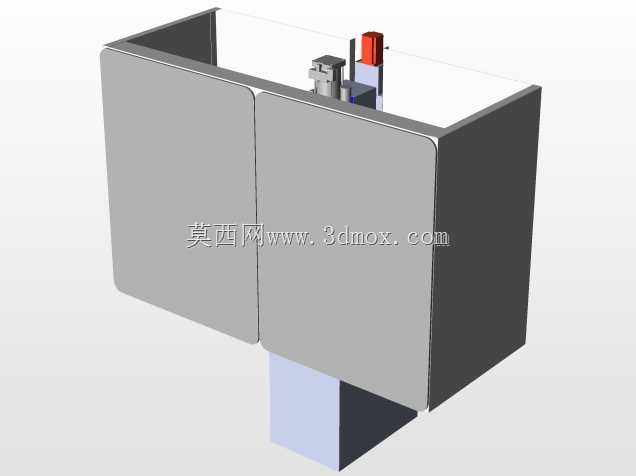

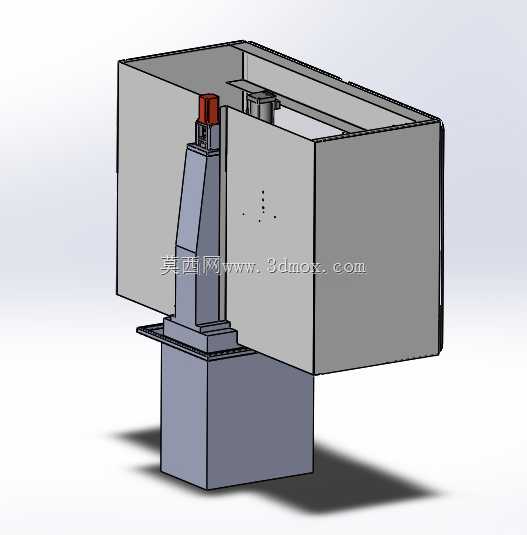

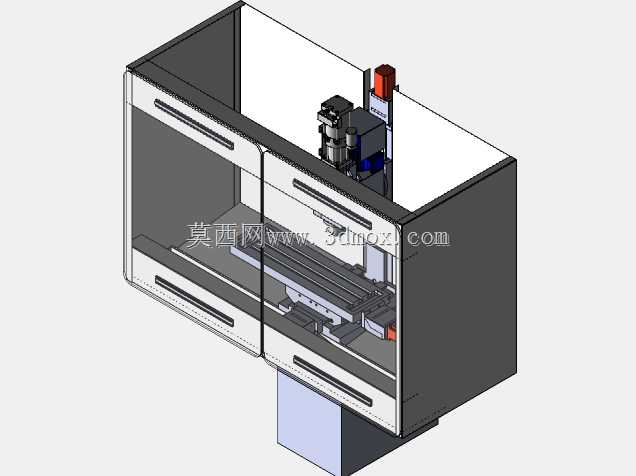

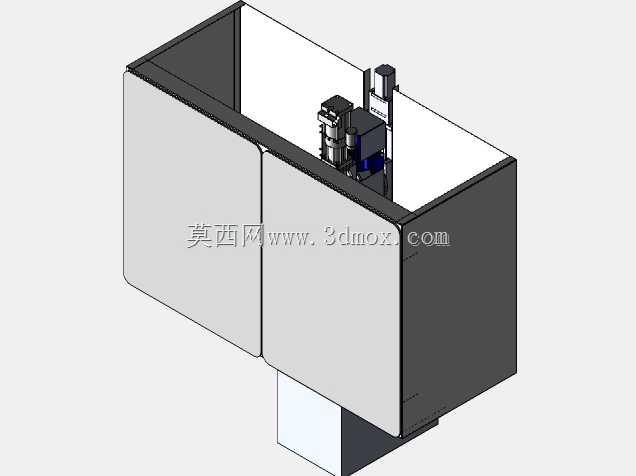

　　这款封闭式立式铣床的三维结构设计，核心围绕中小批量精密零件加工场景展开，适配模具钢、铝合金、铜合金等常见金属材质的平面铣削、沟槽加工、钻孔镗孔等工序，在五金加工、小型模具制造、教学实训车间都有广泛的应用空间。从结构布局来看，整体采用双开门全封闭外防护设计，防护壳体采用薄钢板折弯拼接的结构形式，既能够阻挡加工过程中飞溅的切屑与切削液，避免车间环境被污染，也能降低加工过程中刀具切削产生的噪音外传，同时双开门的设计预留了足够的操作开口，方便操作人员上下料、更换刀具以及日常的设备维护调试，防护门上预留的长条观察窗采用透明耐冲击材质，可在设备运行时清晰观察内部加工状态，无需频繁开启防护门。内部核心运动结构采用经典的立式铣床C型布局，

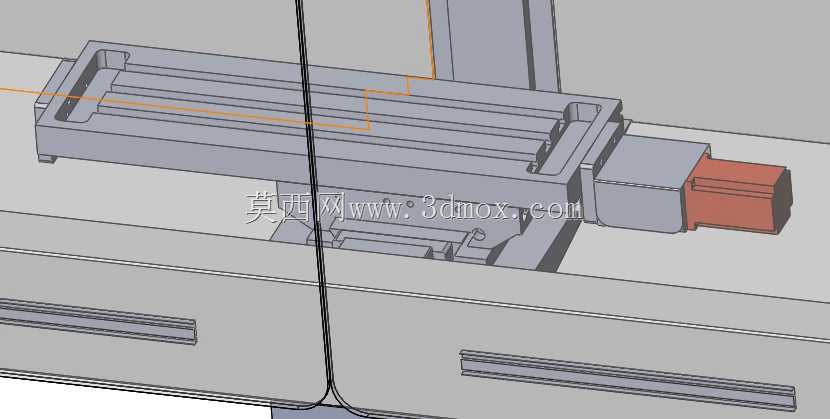

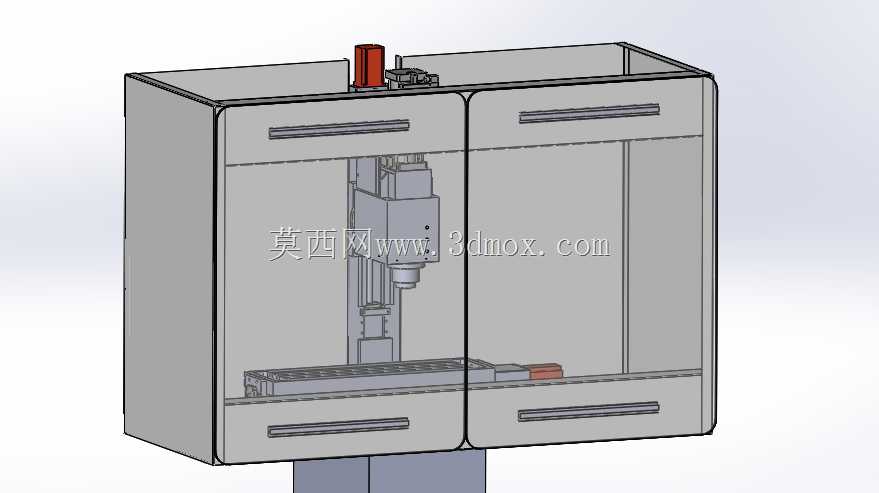

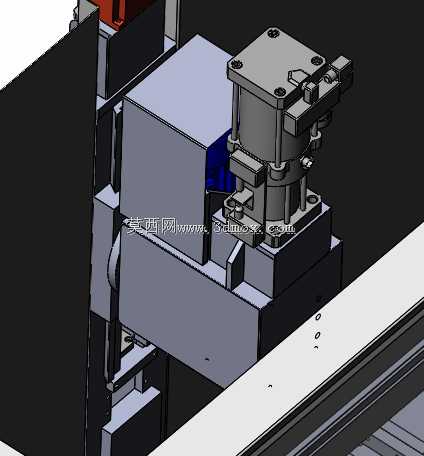

　　主轴单元垂直布置在Z向滑台上，可沿立柱导轨做上下进给运动，工作台布置在床身底部的XY向十字滑台上，可实现前后、左右两个方向的进给运动，这种布局结构刚性充足，能够承受常规铣削加工的切削载荷，同时运动轴的传动路径短，进给精度更容易保证。顶部伸出的红色部件为主轴驱动电机的安装位，电机通过传动结构带动主轴旋转，提供切削所需的扭矩与转速，设计时特意将电机布置在防护壳体顶部的预留开口处，既方便电机的散热，也便于后期维护时拆卸检修电机部件。工作台端部设置的红色限位块，用于限制X向的最大行程，避免工作台超程运动造成传动部件碰撞损坏，属于设备安全防护结构的一部分。从安装边界来看，整体设备的占地尺寸适配常规车间的设备摆放间距，

　　底部预留了与地面基础连接的安装孔位，可通过地脚螺栓将设备固定在混凝土地面上，避免重切削时机身产生晃动影响加工精度。设计过程中优先考虑了结构的工艺性，外防护的所有折弯件都采用常规折弯角度，无需特殊模具即可加工，内部的床身、滑台等铸件结构都预留了合理的拔模斜度与壁厚，符合铸造工艺的生产要求，各运动部件之间都预留了足够的安装间隙与润滑通道，方便后期装配时调整运动精度，也便于日常加注润滑油维护。在功能设计上，封闭防护内部预留了切削液喷淋与切屑收集的空间，可配套加装切削液循环系统与排屑装置，实现加工过程的自动化排屑与切削液回收，减少操作人员的辅助工作强度。主轴单元的安装接口采用通用标准规格，可适配不同类型的铣刀、钻头、镗刀等加工刀具，

　　满足不同工序的加工需求，无需额外更换主轴接杆即可完成多种刀具的装夹。各运动轴的导轨安装面都设计了凸起的防护结构，可阻挡切屑落到导轨面上造成导轨磨损，延长导轨的使用寿命。电气布线的走线槽都布置在防护壳体的内侧边角位置，既不会干涉内部运动部件的行程，也能保护线缆不被切屑刮破，同时方便后期排查线路故障。整体结构没有多余的冗余设计，所有部件的尺寸都围绕核心加工行程展开，在保证结构刚性与加工范围的前提下，尽可能压缩设备的整体外形尺寸，减少车间的占地空间，适合中小型加工车间的设备布局规划。
