短型箱式直线轴承座SCS20VUU结构

　　这款短型箱式直线轴承座，是直线运动传动系统里的基础导向支撑部件，日常在各类需要直线往复动作的设备里都能见到它的身影，比如小型自动化点胶设备的滑台模组、桌面型3D打印机的光轴导向机构、小型包装设备的推料行程单元、检测设备的探针位移架，甚至是一些DIY数控雕刻机的移动轴支撑，都会用到这类短款的箱式轴承座。它的核心作用是给配套的20mm直径光轴提供滚动支撑，让穿过座体内孔的光轴或者沿着光轴移动的座体，能够保持顺畅的低阻力直线往复运动，同时承担运动过程中产生的径向载荷，避免光轴出现挠曲变形，保证运动轨迹的直线度精度。从结构设计来看，这款短款座体相比标准长度的SCS20UU座体，轴向长度更短，适合安装空间局促、行程段预留安装位置有限的场景，

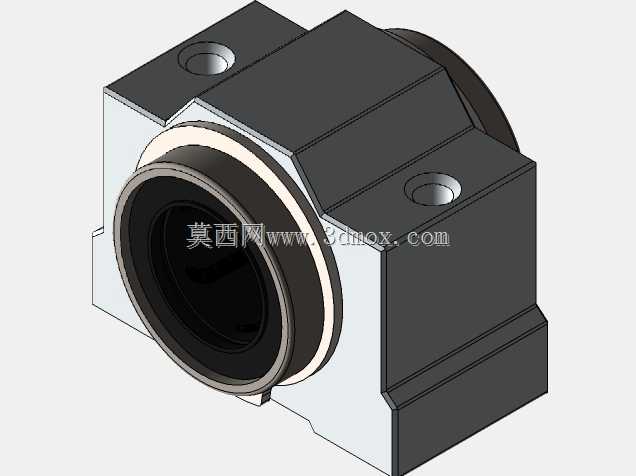

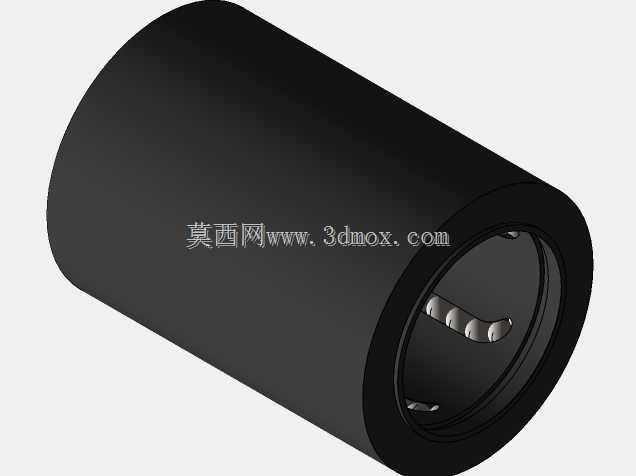

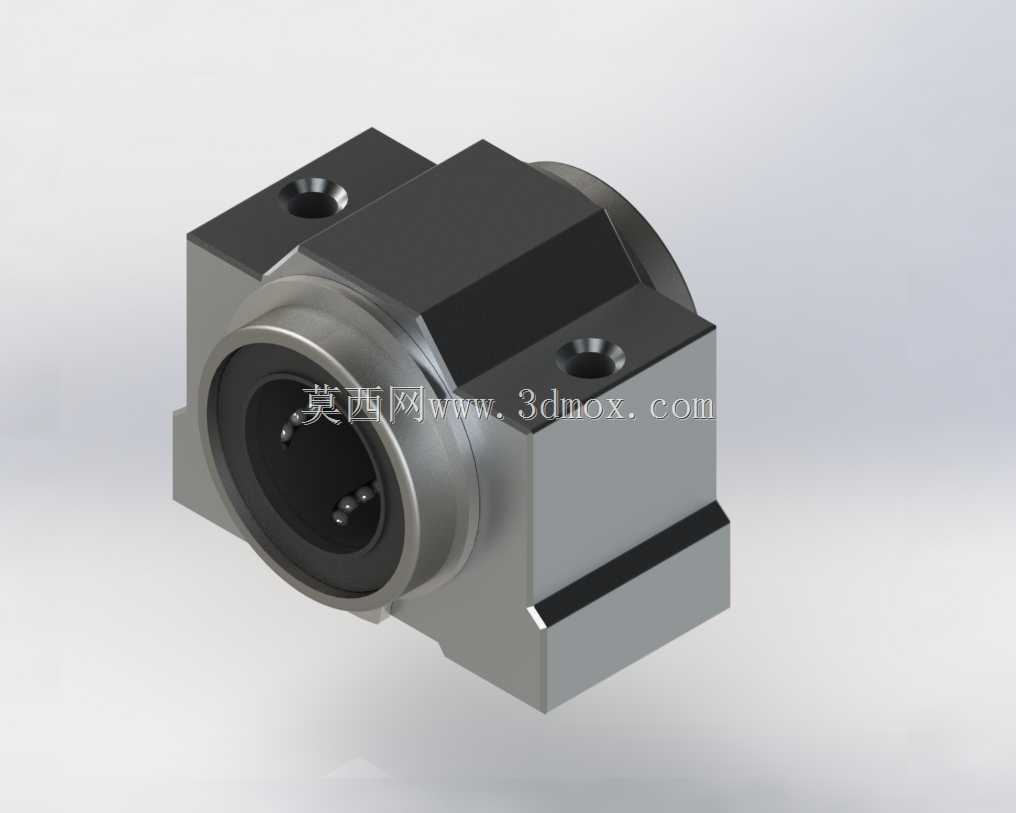

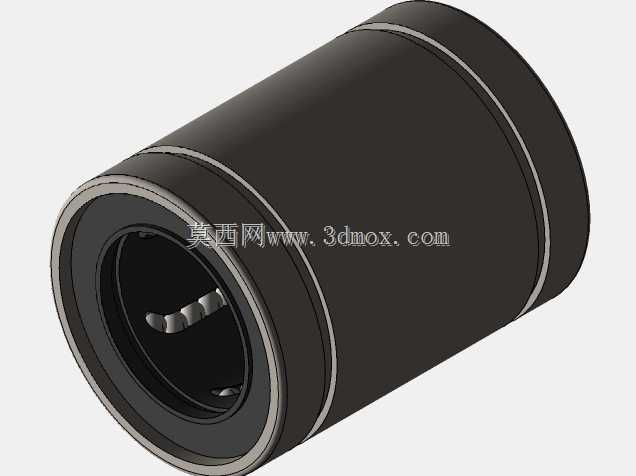

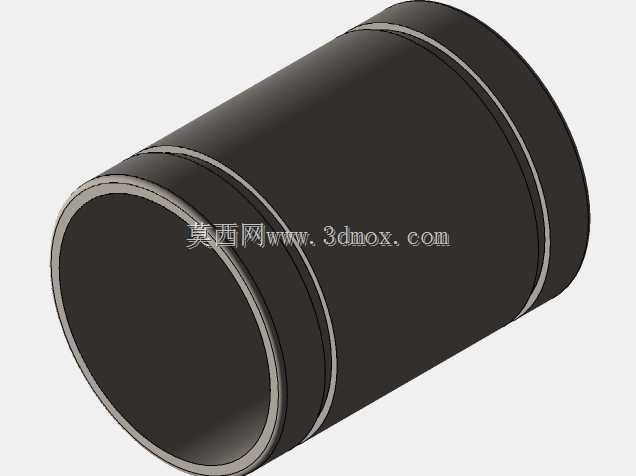

　　不会因为座体长度过长占用过多的轴端或者行程空间。座体本身采用方块式的箱型结构，顶部设计了两个对称的安装沉孔，这两个孔是用来穿装内六角螺栓，把整个轴承座固定在设备的移动台板或者安装基座上的，沉孔的深度刚好可以容纳螺栓头，安装后螺栓头不会突出座体表面，避免和周边运动部件产生干涉。座体的中心是贯通的安装孔，内部预装了带双密封结构的直线轴承，轴承的内圈和光轴配合，钢珠在保持架的滚道内循环滚动，两端的密封结构可以阻挡外界的粉尘、切屑、杂物进入轴承内部的滚道，同时锁住轴承内部的润滑脂，延长维护周期，减少日常保养的频次。设计这类短型轴承座的时候，首先要保证中心安装孔和安装基准面的垂直度，不然安装后光轴穿入会出现别劲的情况，运动阻力会大幅上升，

　　甚至会出现卡滞、磨损加剧的问题；其次两个安装沉孔的位置度要控制好，孔距要和配套安装板的孔位匹配，避免安装时出现螺栓无法穿入的情况，沉孔的同轴度也要保证，不然螺栓锁紧后座体会产生内应力，导致内孔变形，抱紧光轴影响运动顺畅度。从安装边界来看，这款座体的外形是方块结构，上下平面都是加工基准面，安装时要保证基座的安装面平面度足够，不能有明显的凸起或者焊接变形，不然锁紧螺栓后会拉歪座体，导致轴承内孔偏斜。选型搭配的时候，要注意它适配的是公称直径20mm的淬硬直线光轴，光轴的表面硬度要达到HRC60左右，表面粗糙度控制在Ra0.8以下，这样才能保证轴承的滚动寿命，不要用普通的冷拉圆钢代替专用直线光轴，不然会快速磨损轴承滚道和钢珠，出现间隙变大、

　　运动精度丧失的问题。在实际装配的时候，不要直接敲击轴承座的端面或者内孔的轴承部分，要通过均匀锁紧两个安装螺栓来固定，锁紧时要交替拧紧，不要一次性把单颗螺栓锁死，避免座体受力不均产生变形。如果是在有切削液、粉尘较多的加工设备上使用，还可以在座体两端额外加装防尘刮片，进一步提升密封防护能力，避免杂物进入轴承内部。这类短款座体因为轴向尺寸紧凑，在一些轻载、短行程的直线运动场景里，比标准长度的座体更有安装优势，不会因为座体太长导致有效行程被压缩，同时自身的刚性也足够应对常规的径向载荷，能够满足大部分小型自动化设备、桌面型加工设备的直线导向需求，在做结构设计的时候，如果遇到安装空间不足的情况，优先选用这类短型箱式轴承座，能够在保证支撑刚性和运动精度的前提下，大幅压缩轴向安装尺寸，让整体设备的结构更加紧凑。
