立式带座环形轴承支撑座结构

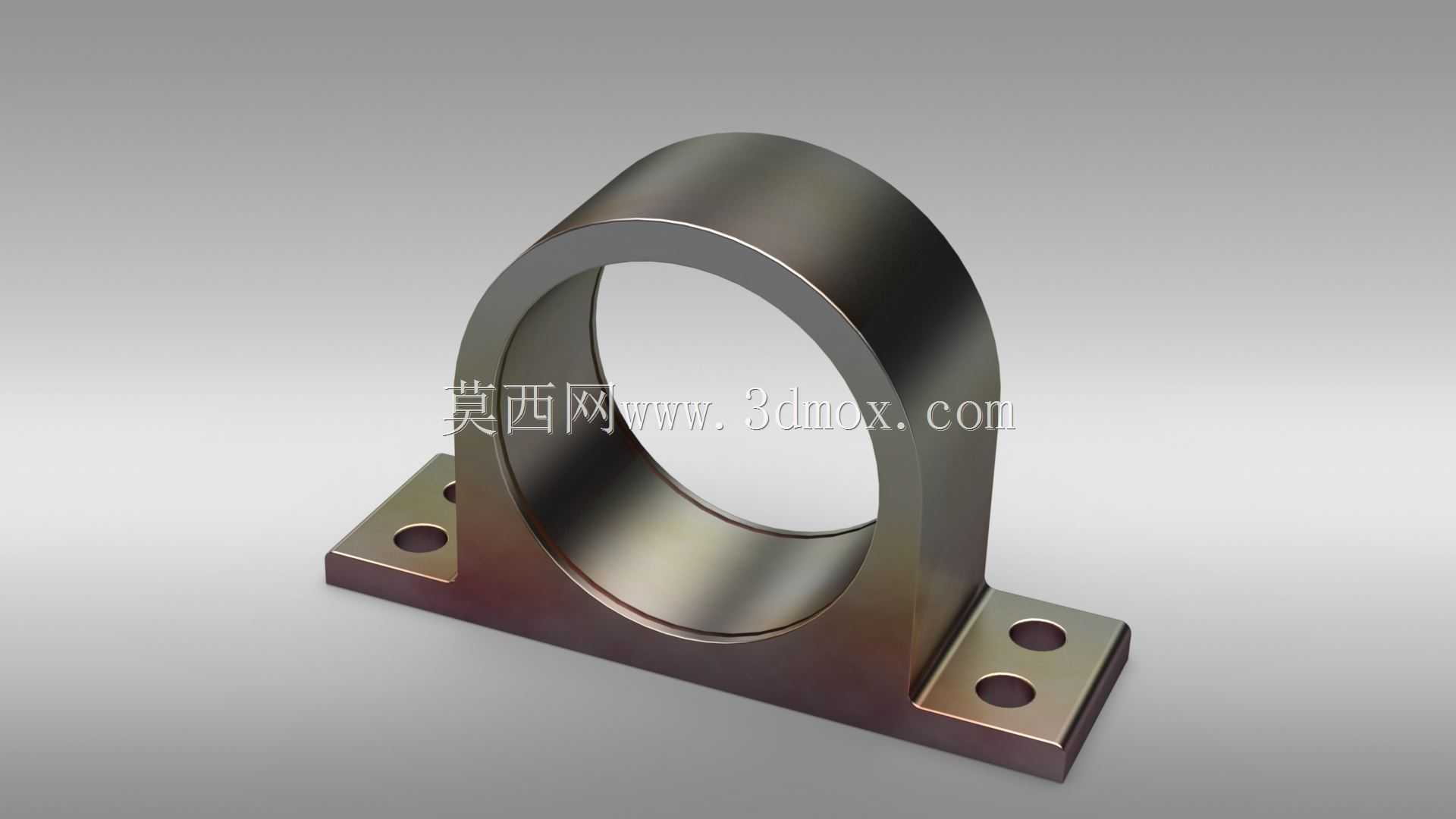

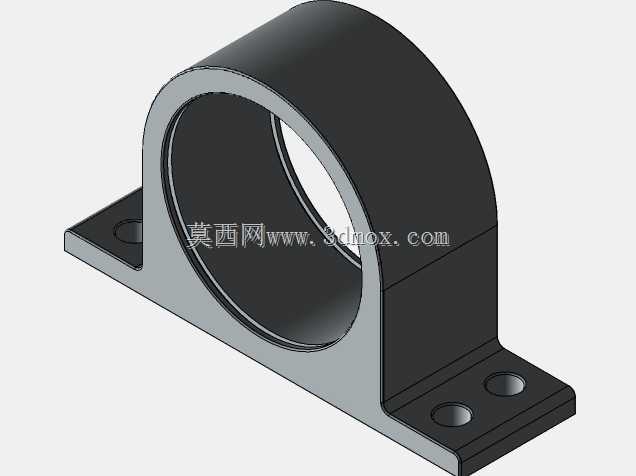

　　该结构属于典型的立式带座环形支撑件，主要用于旋转轴、套筒、导向筒或圆柱形功能部件的径向定位与承载。整体由上部半开放环形抱持区和下部双侧安装翼板组成，环形主体承担轴系穿过、对中与载荷传递，底板则通过紧固件将整个支座固定在机架、工作台面或设备基座上。在输送线、小型工装、包装设备、实验台架以及通用机械传动布置中，这类支座常被布置在轴端、中间支承点或需要限制圆柱件横向位移的位置。

　　从受力路径看，外部载荷先由内孔接触面传入环形壁，再沿弧形侧壁向下过渡到底板，最后经安装孔传递至基础。环形部分采用较厚壁面，可保证内孔在装配和受载时保持圆度，减少轴套转动或滑动过程中的偏心。侧壁与底板之间采用大圆角过渡，避免直角区域在铸造、焊接或机加工后形成明显应力集中；对于反复加载、振动较强的工位，这种过渡能够降低裂纹萌生风险。

　　下部底板向两侧展开，形成稳定的支承 footprint。每个翼板上设置两个安装孔，四点固定方式相比两点固定具有更好的抗倾覆能力，尤其在轴系存在悬臂载荷、皮带拉力或轻微侧向冲击时，能够限制支座绕安装面转动。孔位布置对称，便于在装配阶段使用标准螺栓压紧，也方便后期维护时拆卸更换。底板平面需要与安装基准面贴合，因此建模时应保证底面为连续平面，孔口周围可根据工艺需要设置沉孔或平垫圈接触面。

　　内孔公称尺寸围绕 fi150 毫米展开，设计时应把该尺寸作为核心安装边界。轴、套筒或衬套穿过内孔后，可通过间隙配合、过渡配合或增加紧定螺钉实现定位；若用于旋转支承，可在内孔中压入轴承套、耐磨衬套或塑料轴瓦，以降低摩擦并保护主体结构。环形顶部保留连续圆弧，外侧壁面从顶部向底板逐渐展开，既提高了竖向刚度，也为铸件或机加工件提供了较合理的材料分布。

　　建模过程中，应优先建立内孔轴线与底板安装面之间的垂直关系。轴线高度决定被支承轴的中心高，是整机布局中与联轴器、带轮、辊筒或其他支撑座对中的关键尺寸。若中心高偏差过大，会造成轴系挠曲、轴承偏载和紧固件松动。底板长度、宽度、孔距以及孔径需要同步约束，孔中心到侧壁的距离不能过小，否则会削弱翼板强度；孔边到底板边缘也应保留足够边距，防止压紧时局部压溃。

　　在实际选型时，不能只关注内孔直径。还要核对被支承件的重量、转速、载荷方向、冲击频率以及安装面平面度。对于静载导向场景，环形座可作为简单限位套使用；对于旋转轴支承，则应结合轴承宽度、润滑方式和密封要求完善内部细节。若设备运行中存在明显振动，可在底板与机架之间增加调整垫片或定位销，螺栓紧固后再复核轴线高度和同轴度。

　　该结构外形简洁，加工适应性较强。铸造方案适合批量生产，可通过拔模斜度、圆角和加强过渡提高工艺性；焊接板件方案适合单件或小批量试制，通过钢板卷制、筋板焊接和后加工获得内孔与底面；若采用三维打印或非金属加工，则需重点关注层纹方向、孔壁承压能力以及螺栓压紧区域的局部强度。无论采用哪种工艺，底面、内孔和安装孔都是保证装配精度的关键特征。

　　从装配逻辑看，支座通常先固定在基础上，再装入轴套或轴承，最后穿入旋转轴并调整对中。双侧翼板提供了较宽的操作空间，扳手可达性较好；环形外侧没有复杂凸台，便于在密集设备中布置。若相邻机构距离较近，还需检查环形外径与周边管线、护罩、带轮之间的间隙，避免运行时发生干涉。整体设计强调承载、对中、固定和维护之间的平衡，适合作为通用机械中中等直径轴系的基础支承结构。
