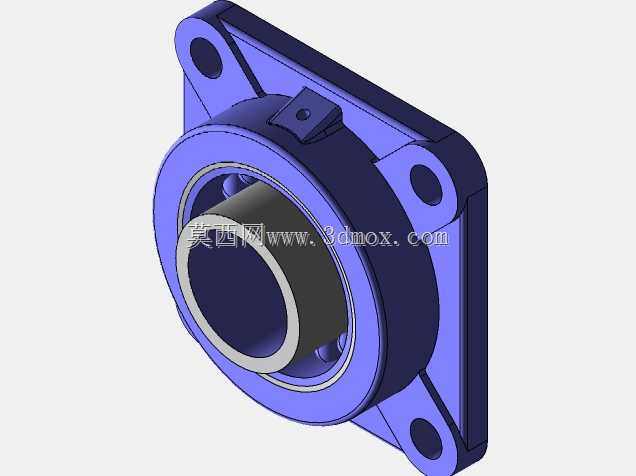

方形铸造外壳带座轴承单元结构设计

项目分类:轴承座 发布时间:2022-05-13 ID:633362
  • 方形铸造外壳带座轴承单元结构设计

  在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位,这类方形法兰式带座轴承单元的出镜率一直很高,不同于圆形法兰轴承座对安装孔同轴度的严苛要求,方形铸造外壳的四个安装孔分布在法兰四角,安装时可借助壳体侧边的基准面快速找正,哪怕安装板上的螺栓孔存在小范围的位置偏差,也能通过螺栓与孔的间隙完成微调,大幅降低现场安装的调校难度。从结构功能来看,这个单元把外球面球轴承与铸造轴承座整合为一体,轴承内圈通过顶丝与穿过的光轴锁紧,不需要额外加工轴肩、定位套这类轴向定位结构,光轴穿入后拧紧内圈上的紧定螺钉即可完成轴向固定,对于转速不超过3000rpm、径向载荷为主、存在少量安装对中误差的传动场景,

  这类轴承单元可以自动补偿轴的挠曲变形与安装角度偏差,避免轴承因为附加弯矩出现早期点蚀失效。设计这类轴承单元时,首先要确认的是安装边界尺寸:方形法兰的四个安装孔中心距要匹配通用安装规范,壳体的法兰厚度需要满足螺栓预紧后的抗压强度要求,避免螺栓锁紧时法兰边缘出现应力开裂;轴承座的内孔与轴承外圈采用过渡配合,既保证轴承外圈在座孔内可以有微小的调心转动量,又不会因为配合过松出现外圈跑圈的问题。铸造外壳的材质通常选用灰铸铁HT200,这种材料的减振性好,铸造流动性佳,能够铸出壳体上的油嘴安装孔、密封槽等复杂结构,同时成本远低于铸钢材质,完全能满足常规传动场景的载荷要求。壳体的轴承容纳腔深度需要匹配轴承的宽度,同时预留出密封件的安装位置,

  两端的密封结构通常采用接触式橡胶密封圈,能够阻挡车间内的粉尘、输送物料的碎屑、清洗设备的水渍进入轴承内部,延长轴承的润滑脂使用寿命,减少日常维护的注脂频率。在实际选型应用中,这类方形法兰轴承座多用于安装面为平面的传动部位,比如皮带输送机的侧边机架、小型风机的壳体端面、包装线的辊道支架,安装时只需要在安装板上加工四个对应尺寸的通孔,不需要加工沉孔或者定位止口,相比立式带座轴承,它的安装方向更灵活,既可以水平安装承托水平轴,也可以垂直安装支撑竖直方向的传动轴,甚至可以倾斜安装在有角度的支架上。设计建模过程中,需要重点关注几个容易出问题的细节:一是法兰四个安装孔的倒角处理,铸造毛坯的孔边通常会有飞边,建模时要预留出机加工的倒角余量,

  避免安装时螺栓头无法贴合法兰面;二是轴承内圈的紧定螺钉孔位置,要保证螺钉孔的轴线与内圈轴线垂直,螺钉拧紧后端面能够完全贴合光轴表面,避免锁紧不牢出现轴与内圈打滑的问题;三是壳体上的注油嘴位置,要设置在方便日常维护注油的方位,不能被安装支架或者相邻的传动部件挡住,否则后期维护时无法顺利加注润滑脂。另外,壳体的铸造圆角需要统一设置为R2-R3,避免铸造时出现应力集中导致的壳体开裂,轴承座的外表面不需要过高的加工精度,只需要保证安装法兰的底面、轴承内孔的表面达到对应的粗糙度要求即可,其余铸造表面保留清砂后的自然状态就可以满足使用要求,能够有效控制加工成本。这类轴承单元的调心角度通常在2-3度范围内,能够抵消轴加工时的直线度误差、安装时的角度偏差,以及设备运行过程中机架轻微变形带来的轴系不对中问题,在很多中小型传动设备中,选用这类集成式的带座轴承单元,比单独采购轴承、加工轴承座、设计密封结构的方案要节省至少40%的设计与加工周期,同时配件的通用性强,后期维护更换时不需要重新测绘尺寸,直接按照型号采购替换即可,大幅降低设备的后期维护成本。
