钣金结构折叠式长尾夹结构设计

　　日常办公场景里，这类折叠式长尾夹是桌面文件整理、零散物料临时固定的高频使用小五金件，别看结构小巧，实际在生产车间的工序流转卡固定、实验室记录页临时装订、设计室图纸边角夹持场景里，它的使用频率远高于普通订书钉，核心优势是无需破坏纸张、可反复拆装使用，夹持力稳定且不会在纸面留下不可逆的钉孔损伤。

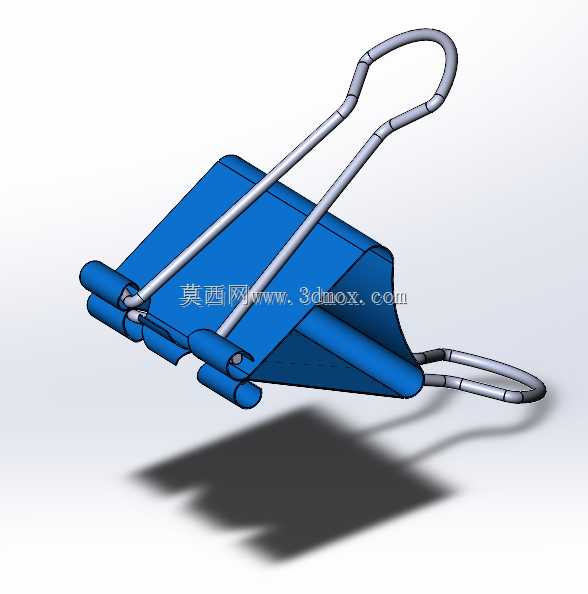

　　从结构功能上拆解，这个夹体完全采用钣金折弯工艺成型，没有额外的焊接或拼接工序，夹身的梯形收腰结构是核心受力设计：两侧的卷边轴套直接在钣金本体上折弯卷圆成型，用来穿装钢丝弹性手柄，既省去了额外装配轴套的零件成本，又能保证轴套和夹身的结构整体性，长期反复开合不会出现轴套脱落的问题。夹身底部的压边做了向内的微卷处理，避免锋利的钣金切口刮伤纸面或者划伤操作人员手指，这个细节在实际量产中很容易被忽略，却直接影响产品的使用手感和安全性能。

　　钢丝手柄的弯折弧度是经过反复调试的，捏合位置的双段弯折既保证了捏合时的受力杠杆比，让使用者用很小的握力就能撑开夹口，又能在松开手柄后，钢丝的回弹力均匀传递到夹身两侧的压边，让整个夹口的夹持力沿长度方向均匀分布，不会出现两端夹力大、中间夹力松导致的文件滑脱问题。手柄末端的环形回弯一方面是避免钢丝端头划手，另一方面在夹体张开到最大角度时，环形结构可以抵靠在夹身背部，形成机械限位，避免钢丝过度形变超出弹性极限发生永久变形，大幅提升产品的反复使用寿命。

　　建模过程中采用钣金模块直接构建夹身主体，所有折弯半径都匹配常规钣金冲压的工艺参数，折弯扣除值按照常用冷轧弹簧钢板的厚度设置，保证展开后的落料尺寸可以直接用于冲压模具的刃口设计，不需要二次尺寸修正。夹身的两个轴套卷圆特征，建模时预留了和钢丝手柄的装配间隙，间隙值控制在0.1mm以内，既保证手柄可以灵活转动，又不会因为间隙过大出现手柄晃动、夹持偏斜的问题。钢丝部分采用扫掠特征构建，所有弯折处的圆角半径都匹配钢丝弯折设备的最小加工半径，避免出现过小弯折半径导致的钢丝应力集中、容易断裂的问题。

　　从安装和使用边界来看，这类常规尺寸的长尾夹，最大张开夹口厚度可以达到15mm左右，能够稳定夹持厚度12mm以内的纸张、薄塑料片、软质包装材料，夹持时不需要额外的工具辅助，单手捏合手柄即可完成操作。夹身表面的喷塑层不仅起到防锈作用，不同的颜色还可以做文件分类标识，比如蓝色夹用于待处理文件、红色夹用于紧急文件、黑色夹用于归档文件，在办公场景的目视化管理中也能发挥作用。

　　在实际结构验证中，需要重点关注两个受力点的疲劳寿命：一个是夹身折弯处的钣金应力，反复开合1000次以上不能出现裂纹或者夹持力衰减超过15%；另一个是钢丝手柄的弯折处，反复捏合不能出现塑性变形，保证松开后夹口可以完全闭合，没有缝隙。建模时对这两个位置做了圆角过渡处理，避免应力集中，同时钣金的折弯方向和板材的轧制方向保持合理夹角，进一步提升折弯位置的抗疲劳性能。

　　很多人觉得这类小五金件结构简单不需要严谨的结构设计，实际上恰恰是这类量产规模极大的小产品，每一个尺寸细节的优化都能带来可观的成本节约和使用体验提升，比如夹身的落料排样如果优化1mm的搭边值，在万吨级的量产规模下就能节省大量的原材料成本，而手柄弯折角度调整1度，就能让使用者的捏合力降低10%左右，长期使用的手感差异会非常明显。
