起重吊装用曲面成型吊钩结构设计

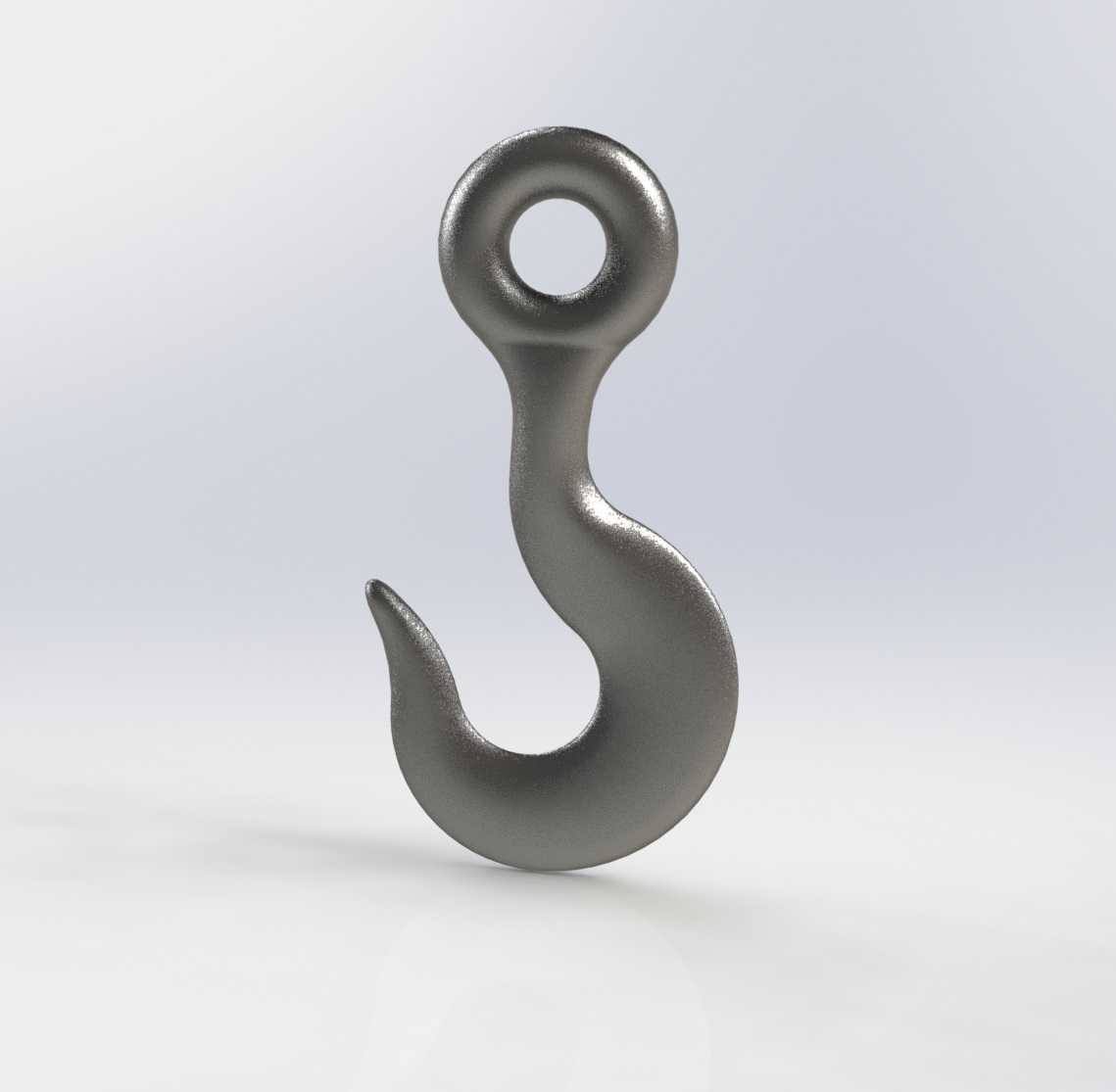

吊钩作为起重吊装作业中应用最广泛的吊具构件，是各类起重设备、吊索具与被吊重物之间的核心连接载体，广泛覆盖工厂车间物料转运、建筑工地构件吊装、港口码头货物装卸、仓储物流货件吊运等多类作业场景，是起重作业环节中直接承载载荷、保障吊装安全的关键受力部件，其结构合理性直接关系到吊装作业的可靠性与现场作业安全。这款吊钩采用一体化曲面成型结构设计，整体无拼接焊缝，从顶部的吊环连接段到中部的过渡曲颈再到下部的钩体承载段，全程通过顺滑曲面过渡，能够有效分散承重过程中的应力集中点，避免局部应力过载导致的构件变形或断裂风险。顶部的环形吊孔为标准吊装连接位，可适配卸扣、吊环、钢丝绳索具等多种常规吊装连接件，安装对接时无需额外定制转接配件，能够快速接入现有吊装作业系统，适配多数常规起重设备的末端连接需求。中部曲颈段采用向内收窄后顺滑延展的曲面构型，一方面能够控制吊钩整体的重心落在吊孔中心轴线上，避免起吊过程中重物出现偏摆、侧滑的问题，另一方面曲颈的弧度设计预留了足够的绳索避让空间，防止吊索与钩颈发生硬摩擦磨损吊索，延长配套索具的使用寿命。下部钩体采用大弧度内弯构型，钩尖处做了微翘收边处理，能够在挂接吊索、吊环或被吊物挂点后，有效防止吊索在起吊受力过程中从钩口滑脱，同时钩体内腔的弧度经过曲面优化，挂接后吊索与钩体的接触面积更大，单位面积承压更小，既能够减少吊索的局部压损，也能降低钩体自身的磨损速率。从安装边界来看，这款吊钩的整体构型紧凑，顶部吊孔的内径尺寸适配行业通用规格的卸扣销轴，钩体的最大外廓尺寸能够适配多数常规吊装场景的作业空间，不会因为钩体尺寸过大导致狭小空间内挂接操作不便，同时整体的承重载荷区间覆盖中小吨位的常规吊装需求，既可以作为固定式起重设备的末端吊具使用，也可以作为吊索具组的配套挂钩用于零散物料的多点吊装作业。在设计过程中，整体曲面的曲率经过反复调整，既保证了受力路径的顺滑传递，让载荷从钩尖承载位置沿着曲面均匀传递到顶部吊孔位置，让整个钩体各段的受力分布更均衡，充分发挥金属材料的力学性能，在同等材料用量下实现更高的承重能力，也兼顾了实际使用中的操作便利性，挂接和解脱吊索时操作顺畅，无结构棱角卡滞吊索的问题，同时钩体表面的顺滑曲面也便于日常检查维护，能够快速发现表面裂纹、变形等损伤隐患，保障日常吊装作业的使用安全。
