径向安装普通弹簧管压力表结构模型

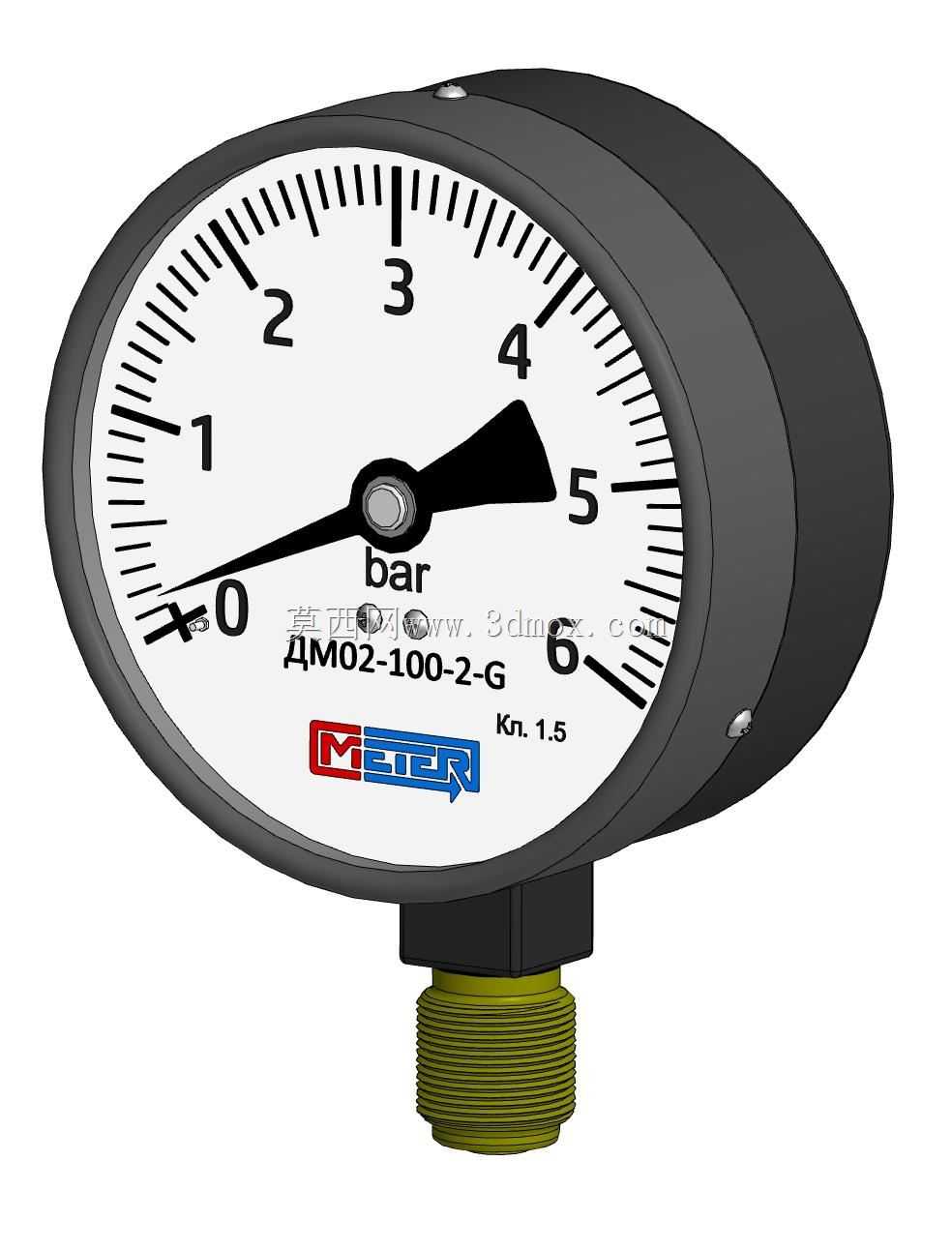

　　在工业流体输送、液压气动系统、压力容器配套的场景中，压力参数的就地显示是保障系统运行安全的核心环节，这款径向安装的弹簧管压力表，就是针对这类常规测压需求开发的就地指示型测压仪表。从实际使用场景来看，这类压力表广泛适配压缩空气管网、低压供水回路、小型液压站、常压储罐等工况，量程覆盖0-6bar的测压范围，刚好匹配多数民用及通用工业低压系统的压力监测需求，不需要远传信号输出的场合，依靠表盘的机械指针指示就能让现场巡检人员快速读取系统实时压力，判断是否存在超压、欠压或者管路泄漏的异常情况。

　　从产品功能特性来看，这款压力表采用经典的C型弹簧管作为测压敏感元件，当被测介质通过下方的螺纹接头进入弹簧管内腔时，弹簧管会在介质压力作用下产生弹性形变，形变位移通过连杆机构传递给中心齿轮轴，带动表盘上的指针偏转，最终在刻度盘上指示出对应的压力数值，整套传动机构做了阻尼优化，能够抵消介质压力小幅波动带来的指针抖动，保证读数稳定清晰。表盘上标注的精度等级为1.5级，满足通用工业场景的测压误差要求，刻度采用线性分度，每1bar量程区间内划分10个小格，现场人员可以快速估读到0.1bar的压力分辨率，足够支撑常规工况的压力判断需求。

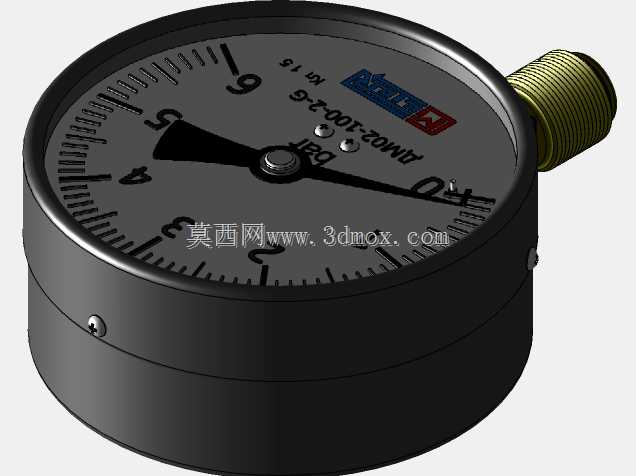

　　设计思路上，这款压力表采用了径向直接安装的结构形式，测压接头与表盘轴线垂直布置，安装时直接将接头旋入待测管路或者设备的测压接口即可，不需要额外的安装支架，能够最大限度节省安装空间。表壳采用深灰黑色的冲压金属壳体，边缘做了卷边钝化处理，既能够保护内部的传动机构和弹簧管不受外界磕碰、粉尘侵入，也能在常规工业环境下起到一定的防锈耐腐作用。表盘采用白底黑字的高对比度设计，黑色粗指针搭配清晰的刻度线，即使在光线一般的车间环境下，巡检人员距离表盘1-2米的位置也能快速识别压力数值，表盘下方预留的品牌标识区域，也方便不同生产厂家做标识喷涂。

　　从外形尺寸与安装边界来看，这款压力表的表盘直径为常规工业压力表的通用尺寸，整体厚度控制在合理范围，不会因为表体突出过多影响周边管路的布置。下方的测压接头采用标准外螺纹设计，螺纹规格适配工业常用的测压接口尺寸，接头长度满足常规壁厚的管路、设备壁安装需求，不需要额外加装延长接头。表玻璃采用透明平板结构，与表壳之间做了密封压合，能够防止日常巡检时的飞溅水、粉尘进入表内，延长仪表的使用寿命。在建模过程中，完整还原了弹簧管、传动齿轮组、指针、表盘、表壳、接头的全部结构细节，刻度线的分度、标识字符的位置都和实物保持一致，既可以用于工业场景的三维布局设计，将压力表模型直接装配到管路、设备的测压点位，验证安装空间是否存在干涉，也可以作为机械原理教学的演示模型，直观展示弹簧管压力表的内部传动逻辑和结构组成。需要注意的是，这类普通弹簧管压力表仅适用于对铜合金无腐蚀的气体、液体介质测量，如果是腐蚀性介质或者高粘度、易结晶的介质，还需要配套加装隔膜密封装置，但这款基础款压力表的结构，是所有衍生型压力表的结构基础，掌握这款模型的结构逻辑，就能快速拓展适配不同工况的专用压力表结构设计。
