Eclipse ThermJet 0100燃气燃烧器结构

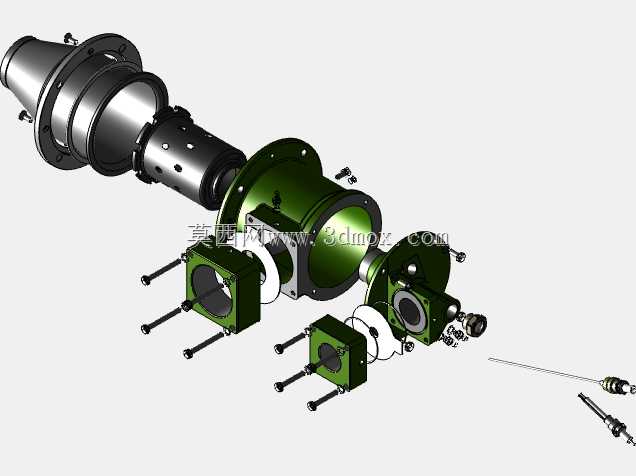

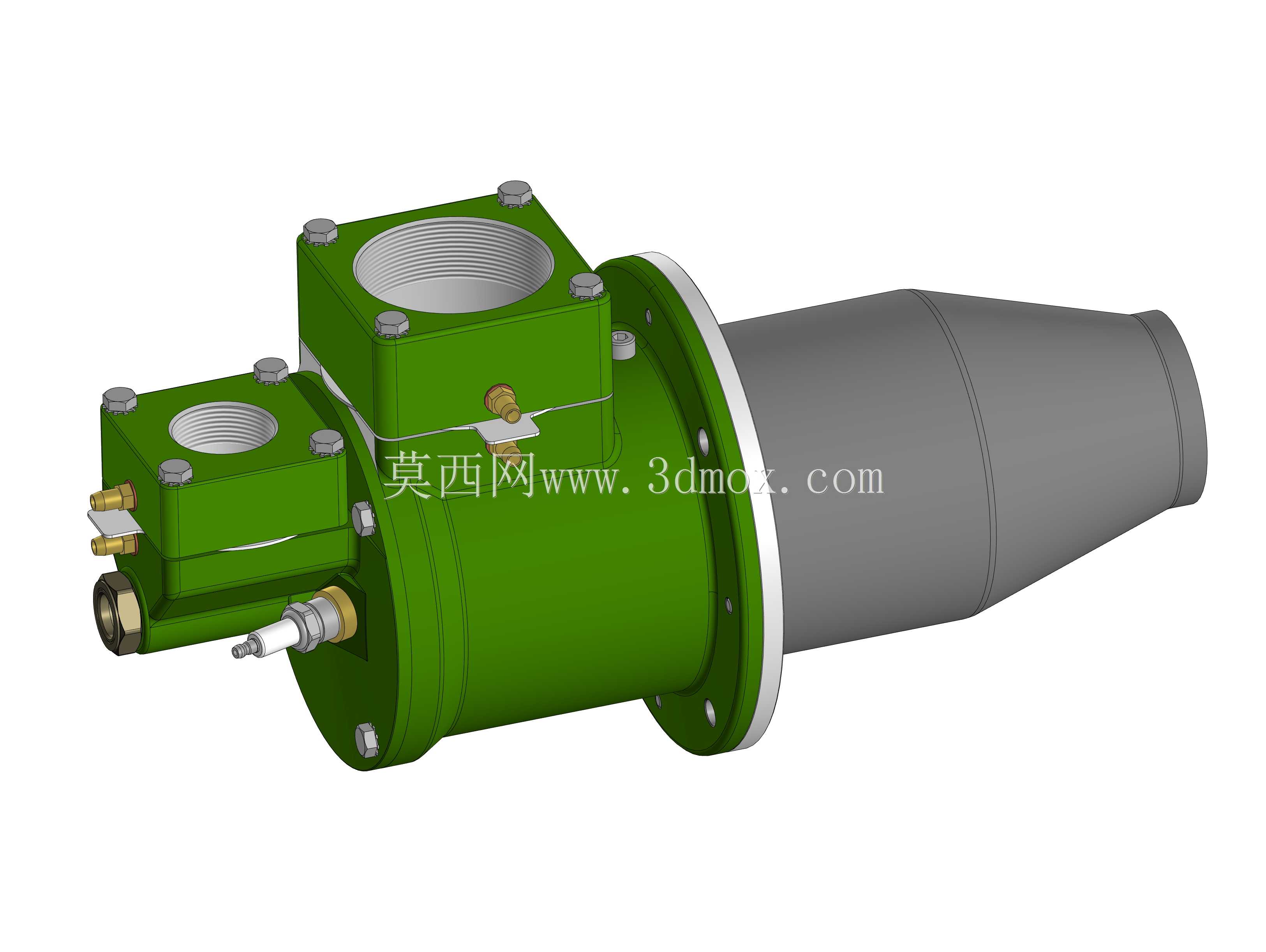

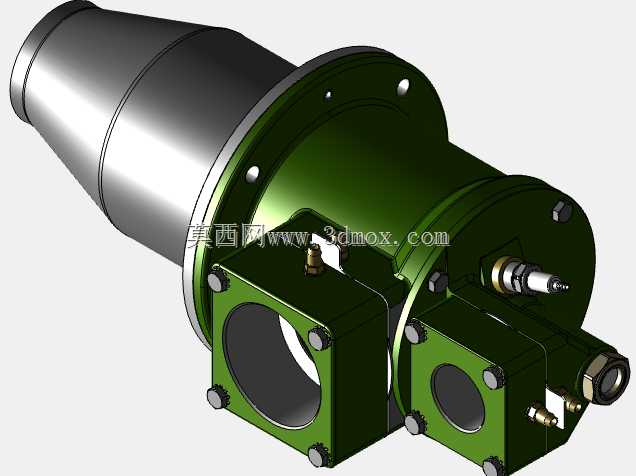

　　这款燃烧器的结构设计完全围绕工业加热场景的实际工况展开，在各类需要直燃加热的工业炉、烘干线、热处理设备中，这类燃烧装置承担着将燃气与空气充分混合后稳定燃烧输出热能的核心作用，很多涂装线的烘干段、金属热处理的回火炉、食品加工的热风烘干设备，都会选用同类型的燃烧单元作为热源核心。从结构布局来看，主体采用分段式设计，前端的绿色阀组集成段整合了燃气接入、空气配比调节、点火电极安装的全部接口，两个不同通径的内螺纹接口分别对应主燃气通路与辅助空气通路，接口端面的密封槽设计直接匹配标准管螺纹的密封要求，现场安装时不需要额外加工转接法兰就能完成管路对接。

　　中部的圆形法兰是核心安装基准，法兰盘上的均布螺栓孔完全按照通用工业燃烧器的安装尺寸规范设计，安装时法兰面与炉壁的贴合面需要配套耐高温密封垫，避免炉内高温烟气倒灌或者火焰外溢，法兰的厚度经过受力校核，长期在高温环境下工作也不会出现形变导致的密封失效。后端的锥形混流段是燃气与空气预混的核心区域，渐缩的锥面结构可以让混合气流在喷出前形成稳定的流速梯度，避免出现气流紊流导致的火焰脱火或者回火问题，锥段的长度设计经过流场验证，能够保证燃气与空气在喷出前达到均匀的混合比例，让燃烧更充分，降低不完全燃烧产生的有害物排放。

　　阀组段侧面伸出的点火电极与检测探针，安装位置经过精准调校，电极点火端刚好处于燃气喷出的最佳点火浓度区域，点火成功率可以稳定保持在较高水平，火焰检测探针的位置能够实时监测火焰状态，一旦出现意外熄火可以快速切断燃气供给，满足工业设备的安全运行要求。顶部的观察口结构可以让运维人员在设备运行时直接观察内部火焰的燃烧状态，不需要拆开设备就能判断配风是否合理、火焰形态是否正常，日常巡检的效率提升非常明显。在安装边界上，这款燃烧器的轴向总长度适配大部分工业炉壁的安装厚度，法兰后方的锥段伸入炉内的长度经过优化，不会因为伸入过长导致锥段长期被高温火焰灼烧缩短使用寿命，也不会因为伸入过短导致火焰贴壁烧损炉衬。

　　阀组段的侧向接口预留了足够的管路操作空间，现场接装燃气管道、空气管道时，普通的管钳工具就可以完成拧紧操作，不需要额外预留特殊的操作工位。从设计思路上，整个结构没有多余的冗余部件，所有外部结构都兼顾了功能实现与安装维护的便利性，外露的紧固件全部采用耐高温的不锈钢材质，长期在炉体旁的高温辐射环境下也不会出现锈蚀卡死的问题，后期拆解维护时可以顺利拆卸。在实际选型应用中，这类燃烧器可以适配天然气、液化石油气等多种常用燃气，只需要调整阀组内部的燃气喷嘴孔径就可以匹配不同热值的燃气，不需要更换整个燃烧器主体，设备的适配性很强。在三维建模过程中，所有的接口尺寸、法兰孔位、安装间距都严格按照实物的测绘尺寸还原，每一处密封槽的深度、螺栓孔的位置度、锥段的锥度误差都控制在工业设计允许的公差范围内，不管是用来做设备布局的干涉检查，还是做燃烧系统的原理演示，或者是安装前的施工模拟，这个模型都可以提供准确的尺寸参考。很多做工业炉设计的工程师在方案阶段，都会用这类精准的燃烧器模型来排布炉体上的燃烧器安装位置，提前核对管路走向，避免现场安装时出现管路干涉、安装空间不足的问题，减少现场施工的整改工作量。
