工业燃气燃烧器喷嘴组件结构设计

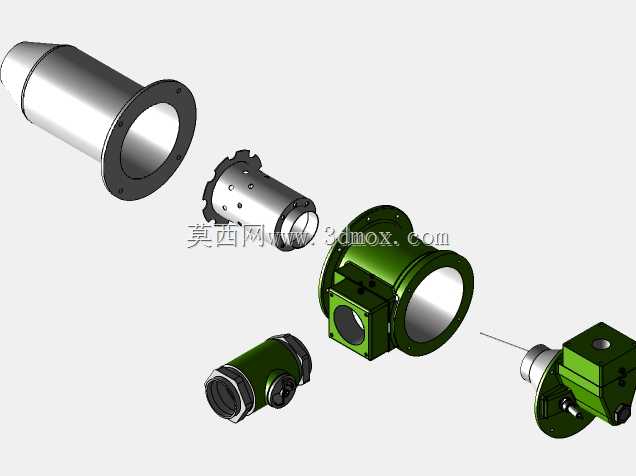

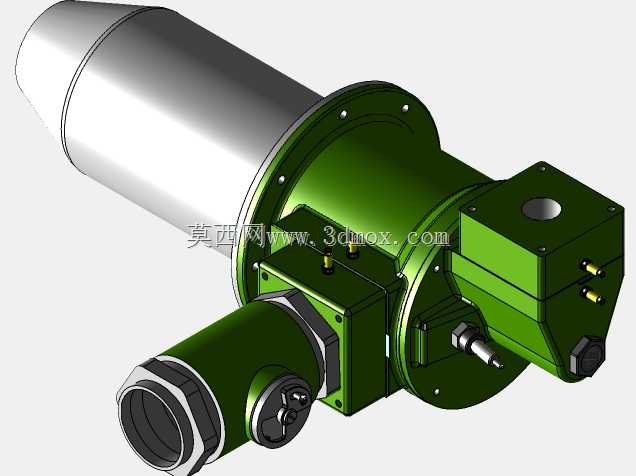

　　在工业热能配套领域，这类燃气燃烧组件的应用场景覆盖十分广泛，从中小型热处理炉的加热段、食品烘干线的热源供给，到涂装生产线的固化烘道、小型锅炉的点火燃烧单元，都能见到同结构产品的实际落地。不同于民用燃烧装置，工业场景下的燃烧组件首先要保证火焰形态的稳定性，避免因炉内背压波动出现脱火、回火问题，这也是该结构设计中首先要考量的核心功能点。从结构拆分来看，前端的锥形喷管段承担了燃气与助燃空气预混后导流的作用，锥角的取值经过反复校核，既保证出口处的混合气流速处于合理区间，又能让火焰保持合适的张角，匹配不同炉膛的加热幅宽需求，不会出现火焰过于集中导致局部过热，或是火焰发散无法达到额定加热功率的问题。中部的绿色壳体部分是整个组件的核心腔体，

　　内部集成了燃气分配流道与空气调节结构，侧面的方形安装座用于固定离子探针或者点火电极，接线端的防爆结构设计适配有防爆要求的车间工况，下方的接口分别对应燃气进气与助燃风接入，接口的密封面采用锥面加平垫的双重密封结构，避免运行过程中出现燃气泄漏的风险。设计过程中，安装边界的考量是落地适配的关键，前端法兰的安装孔位采用圆周均布设计，能够适配不同炉壁的安装开孔，法兰与炉壁之间预留了隔热垫的安装空间，避免炉内高温反向传导到后端的接线与控制部件，造成密封件老化或者电气元件失效。整个组件的外形尺寸经过紧凑化优化，在保证内部流道通流面积满足额定功率需求的前提下，尽可能缩小径向与轴向的占用空间，方便在现有设备改造场景中直接替换原有老旧燃烧部件，

　　不需要对炉体结构做额外的切割改动。从功能特性上看，该结构支持燃气流量的线性调节，配合后端的比例阀可以实现加热功率的无级调整，满足不同工艺阶段的温度控制需求，喷管部分采用耐高温不锈钢材质，能够长期承受火焰高温灼烧，不会出现高温变形导致的气流方向偏移。实际选型过程中，结构工程师需要重点核对安装法兰的中心高、进气接口的螺纹规格，以及喷管伸入炉膛的长度，避免喷管过长被炉内工件碰撞，或是过短导致火焰无法有效进入加热区域。建模过程中，内部流道的圆角处理是细节重点，所有气流转向处都采用大圆角过渡，减少局部阻力损失，降低风机的压头损耗，同时避免流道内出现涡流导致的燃烧共振问题。侧面的电气安装座预留了足够的接线空间，

　　电极的插入深度可以通过固定螺母微调，保证点火端处于最佳的混合气浓度区域，提升一次点火成功率。这类燃烧组件在日常维护中，只需要定期拆下前端喷管清理积碳即可，整体的快拆结构设计不需要将整个部件从炉壁上拆下，大幅降低了运维的工作量。对于三维建模从业者而言，这类结构的建模重点在于配合面的公差匹配，法兰安装孔的位置度、接口螺纹的同轴度、喷管内孔的圆度都需要在建模阶段做合理的公差标注，方便后续出工程图指导生产加工，同时装配体的干涉检查要覆盖所有活动调节部件，避免实际装配时出现零件卡滞的问题。
